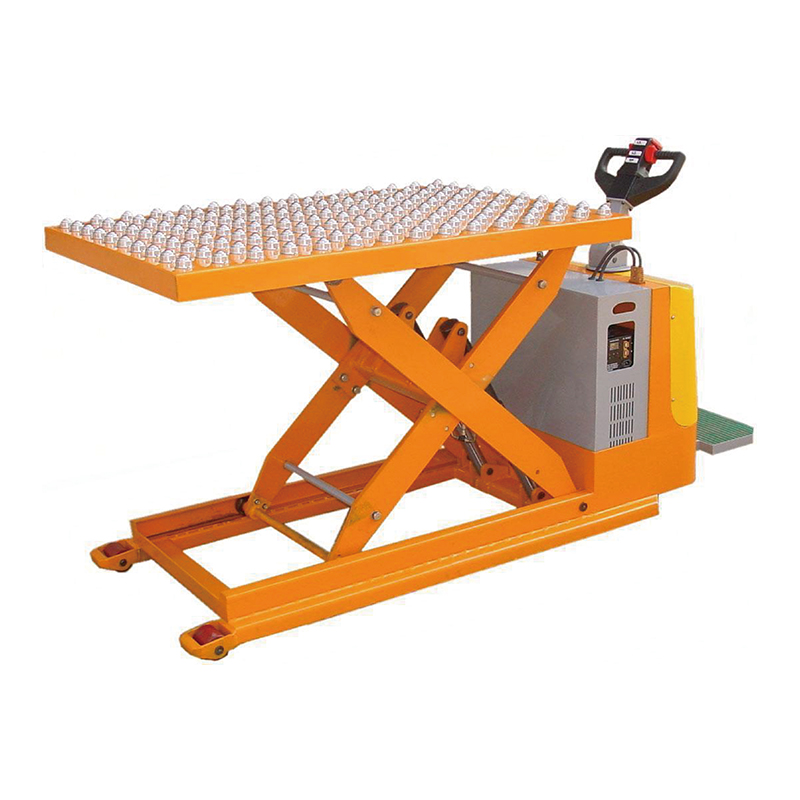

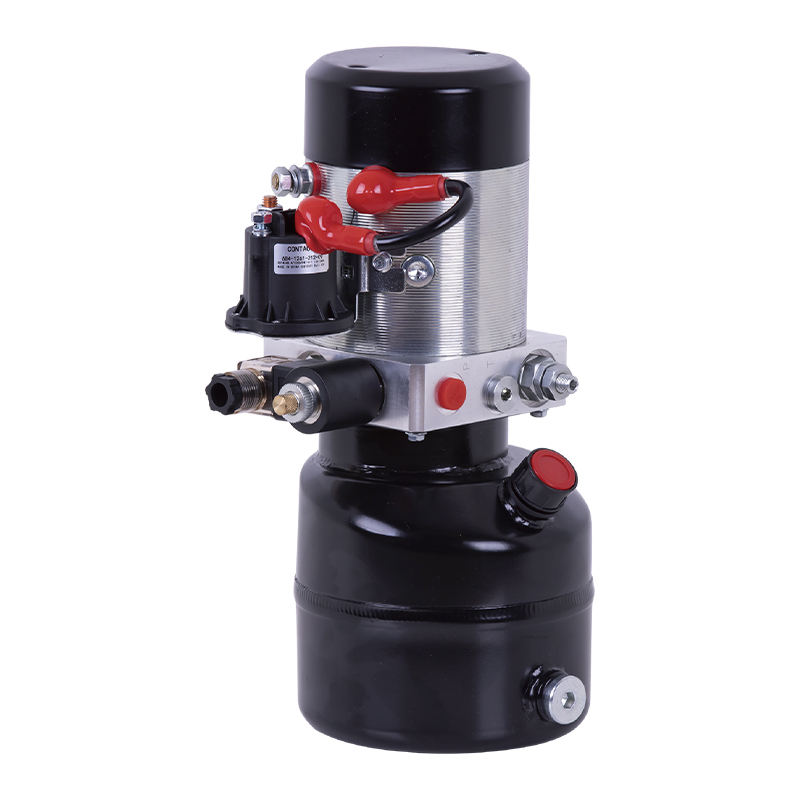

หน่วยส่งกำลังไฮดรอลิกนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับโต๊ะยกไฮดรอลิกแบบเคลื่อนที่ ซึ่งรวมเข้ากับปั๊มเกียร์แรงดันสูง มอเตอร์กระแสตรงแม่เหล็กถาวร บล็อกวาล์วกลาง วาล์วตลับ และถังน้ำมัน สตาร์ทมอเตอร์ให้สูงขึ้นและเปิดโซลินอยด์วาล์วให้ตก วาล์วปีกผีเสื้อชดเชยแรงดันในตัวจะควบคุมความเร็วในการลง โดยมีคุณลักษณะที่มีน้ำหนักเบาและต้องใช้พื้นที่ในการติดตั้งน้อยที่สุด มีมอเตอร์เสริม 0.8-1.6 kW, แรงดันไฟฟ้าเสริม 12-24V และถังน้ำมันเหล็กและพลาสติกให้เลือก
คุณสมบัติหลักประกอบด้วย:
- ปั๊มเกียร์แรงดันสูง: ปั๊มเกียร์แรงดันสูงใช้เพื่อให้พลังงานไฮดรอลิกที่แข็งแกร่งและมั่นคงสำหรับลิฟต์ไฮดรอลิกเพื่อให้กระบวนการยกราบรื่น ปั๊มเกียร์มีความทนทานสูงและมีเอาต์พุตการไหลแบบไฮดรอลิกที่มีประสิทธิภาพ ซึ่งสามารถปรับให้เข้ากับข้อกำหนดการทำงานภายใต้โหลดต่างๆ
- มอเตอร์กระแสตรงแม่เหล็กถาวร: ติดตั้งมอเตอร์กระแสตรงแม่เหล็กถาวร มีลักษณะประสิทธิภาพสูงและใช้พลังงานต่ำ มอเตอร์แม่เหล็กถาวรไม่เพียงแต่สตาร์ทได้อย่างรวดเร็วและให้พลังงานเพียงพอ แต่ยังรักษาการทำงานที่มั่นคงเป็นเวลานาน ซึ่งเหมาะมากสำหรับการใช้งานลิฟต์ไฮดรอลิกแบบเคลื่อนที่ความถี่สูง
- วาล์วตลับและบล็อกวาล์วกลาง: วาล์วคาร์ทริดจ์และบล็อกวาล์วกลางถูกรวมไว้ในระบบไฮดรอลิก ซึ่งสามารถควบคุมการไหลและแรงดันไฮดรอลิกได้อย่างแม่นยำ และตระหนักถึงการยกที่ราบรื่นและการทำงานที่ปลอดภัยของลิฟต์ โซลินอยด์วาล์วควบคุมการทำงานระหว่างกระบวนการยก ทำให้ควบคุมการเคลื่อนที่ขึ้นและลงได้อย่างแม่นยำ
- วาล์วปีกผีเสื้อชดเชยแรงดัน: วาล์วปีกผีเสื้อชดเชยแรงดันในตัวสามารถปรับความเร็วในการลงได้ ควบคุมกระบวนการลงของแท่นยกไฮดรอลิกได้อย่างมีประสิทธิภาพ หลีกเลี่ยงการสั่นสะเทือนหรือความไม่มั่นคงที่เกิดจากการลงเร็วเกินไป และรับประกันกระบวนการทำงานที่ราบรื่นและปลอดภัย
- การออกแบบที่มีน้ำหนักเบา: หน่วยกำลังของแท่นยกแบบเคลื่อนที่ได้มีน้ำหนักเบาและกะทัดรัด ทำให้ติดตั้งได้ง่ายในพื้นที่จำกัด เหมาะอย่างยิ่งสำหรับแท่นยกไฮดรอลิกเคลื่อนที่ที่มีพื้นที่ขนาดกะทัดรัด ช่วยให้การจัดวางยานพาหนะหรืออุปกรณ์มีความยืดหยุ่น
- การเลือกมอเตอร์และแรงดันไฟฟ้า: มีกำลังมอเตอร์ 0.8-1.6KW รองรับการกำหนดค่าแรงดันไฟฟ้า 12V และ 24V ผู้ใช้สามารถเลือกกำลังและแรงดันไฟฟ้าที่เหมาะสมที่สุดได้ตามความต้องการเพื่อให้มั่นใจว่าระบบทำงานได้อย่างมีประสิทธิภาพ
- พื้นที่ติดตั้งขนาดเล็ก: หน่วยกำลังของแพลตฟอร์มการยกแบบเคลื่อนที่มีขนาดกะทัดรัดและเหมาะสำหรับพื้นที่การติดตั้งที่จำกัด สามารถลดพื้นที่ว่างได้อย่างมีประสิทธิภาพและปรับปรุงประสิทธิภาพโดยรวมของอุปกรณ์ โดยเฉพาะอย่างยิ่งสำหรับสภาพแวดล้อมอุปกรณ์ที่มีพื้นที่ขนาดเล็ก
หน่วยกำลังแพลตฟอร์มการยกแบบเคลื่อนที่นี้มีการบูรณาการสูงและประสิทธิภาพที่มั่นคง และเหมาะอย่างยิ่งสำหรับแพลตฟอร์มการยกไฮดรอลิกแบบเคลื่อนที่ สามารถให้ไดรฟ์ไฮดรอลิกที่มีประสิทธิภาพและมีเสถียรภาพ โดยให้การสนับสนุนที่เชื่อถือได้สำหรับอุปกรณ์ยกไฮดรอลิกอื่นๆ ที่ต้องมีการควบคุมที่แม่นยำ เช่น แท่นยก ยานพาหนะในการขนถ่ายสินค้า ฯลฯ
หมายเหตุพิเศษ
หน่วยจ่ายไฟเป็นระบบการทำงาน s3 และไม่สามารถทำงานได้อย่างต่อเนื่อง
lt เริ่มใน 10 วินาทีและหยุดใน 90 วินาที
ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าส่วนประกอบไฮดรอลิก เช่น ถังน้ำมัน ท่อน้ำมัน และข้อต่อ ไม่มีสิ่งเจือปน
ความหนืดของน้ำมันไฮดรอลิกจะต้องอยู่ที่ 15-68 st. แนะนำให้ใช้น้ำมันไฮดรอลิกป้องกันการสึกหรอหมายเลข 46 ในฤดูร้อน และแนะนำให้ใช้น้ำมันไฮดรอลิกอุณหภูมิต่ำหมายเลข 32 ในฤดูหนาว
หลังจากสตาร์ทระบบปฏิบัติการครั้งแรกให้ตรวจสอบว่าน้ำมันในถังน้ำมันมีเพียงพอหรือไม่ โดยทั่วไปคือ 2/3 ของถังน้ำมัน
หลังจากใช้งานระบบใน 100 ชั่วโมงแรกแล้ว จะต้องเปลี่ยนน้ำมันไฮดรอลิก จากนั้นจึงเปลี่ยนทุกๆ 3,000 ชั่วโมง

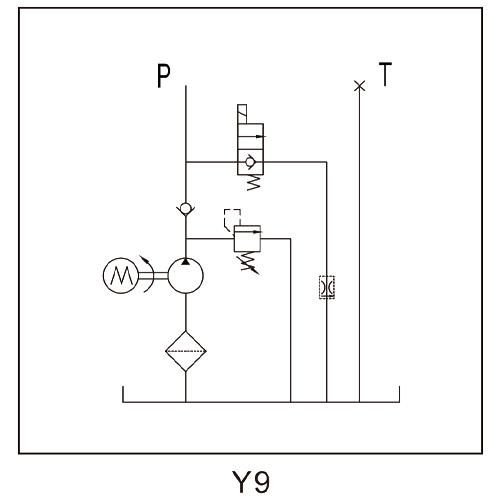

แผนผัง
ข้อมูลจำเพาะ
| แบบอย่าง | โวลต์ | พลัง | ความเร็ว | แทนที่ | ความดัน | ถัง | โซลินอยด์ Vavle โวลต์ |
| PNC-0.8-D12-0.5/0.38-20-3/L-Y2 | 12VDC | 0.8KWw | 3100 รอบต่อนาที | 0.38CC/รอบ | 20MPA | 3ลิตร | 12VDC |
| PNC-1.2-D12-0.5/0.65-20-3/L-Y2 | 24VDC | 1.2KW | 2800 รอบต่อนาที | 0.65CC/รอบ | 24VDC | ||
| PNC-1.6-D12-1/1.6-20-3/L-Y2 | 48VDC | 1.6KW | 2600 รอบต่อนาที | 1.6CC/รอบ | 48VDC |
หมายเหตุ: หากคุณต้องการพารามิเตอร์ระบบ เช่น ปั๊ม แรงดัน และกำลังมอเตอร์ที่มีอัตราการไหลต่างกัน โปรดติดต่อพนักงานขายของเรา
