แรงดันไฮดรอลิกทำงานอย่างไร? คู่มือฉบับสมบูรณ์

แรงดันไฮดรอลิกทำงานอย่างไร: คำตอบสั้น ๆ

แรงดันไฮดรอลิกทำงานโดยส่งแรงผ่านของเหลวที่อัดแน่นและปิดสนิท ซึ่งเกือบทุกครั้งจะเป็นน้ำมันจากจุดหนึ่งไปยังอีกจุดหนึ่ง เมื่อปั๊มดันของเหลวเข้าไปในระบบที่ปิดสนิท แรงดันจะสร้างและกระทำอย่างเท่าเทียมกันในทุกทิศทางในทุกพื้นผิวที่ปั๊มสัมผัส จากนั้นแรงดันจะถูกส่งไปยังกระบอกสูบหรือมอเตอร์ ซึ่งจะแปลงกลับเป็นแรงทางกลหรือการหมุน ผลลัพธ์ที่ได้คือความสามารถในการเคลื่อนย้ายสิ่งของจำนวนมหาศาลด้วยอุปกรณ์ที่ค่อนข้างกะทัดรัด

หลักการพื้นฐานคือกฎของปาสคาล: แรงดันที่จ่ายไปยังของไหลที่ถูกจำกัดจะถูกส่งผ่านโดยไม่ลดลงไปทั่วของเหลวนั้น ตามหลักคณิตศาสตร์แล้ว P = F/ก โดยที่ P คือความดันในหน่วยปาสคาลหรือ psi, F คือแรงที่ใช้เป็นนิวตันหรือปอนด์ และ A คือพื้นที่เป็นตารางเมตรหรือตารางนิ้ว ความสัมพันธ์นี้หมายความว่าโดยการเปลี่ยนพื้นที่ของกระบอกสูบ ระบบจะเพิ่มจำนวนหรือลดแรงได้อย่างมาก เหตุผลเดียวกับที่ช่างเทคนิคน้ำหนัก 70 กก. กดที่ด้ามจับปั๊มขนาดเล็กก็สามารถยกเครื่องอัด 20 ตันได้

ระบบไฮดรอลิกอุตสาหกรรมทุกระบบ ตั้งแต่โรงพิมพ์ในโรงงานไปจนถึงรถขุดในงานก่อสร้าง ต้องอาศัยเหตุการณ์ต่อเนื่องกันดังนี้: หน่วยพลังงานไฮดรอลิก (เอชพียู) สร้างของเหลวที่มีแรงดัน วาล์วควบคุมสั่งการ และแอคทูเอเตอร์แปลงของเหลวให้เป็นงาน การทำความเข้าใจแต่ละขั้นตอนเผยให้เห็นว่าเหตุใดระบบไฮดรอลิกส์จึงยังคงเป็นตัวเลือกที่ต้องการ ไม่ว่าความหนาแน่นของแรงสูงและการควบคุมที่แม่นยำจะมีความสำคัญทั้งคู่

กฎของปาสคาล: ฟิสิกส์เบื้องหลังระบบไฮดรอลิกทุกระบบ

เบลส ปาสคาลได้กำหนดกฎกลศาสตร์ของไหลของเขาขึ้นในปี 1653 แต่ผลกระทบทางวิศวกรรมของกฎนี้สามารถใช้ประโยชน์ได้อย่างเต็มที่ในศตวรรษที่ 19 และ 20 ด้วยการพัฒนาซีลที่มีความแม่นยำและท่อเหล็กที่มีความแข็งแรงสูง แนวคิดหลักนั้นเรียบง่ายอย่างหลอกลวง: ของเหลวไม่ได้ถูกบีบอัดอย่างมีความหมายภายใต้แรงกดดันในการทำงานปกติ ดังนั้นแรงใดๆ ที่คุณกระทำ ณ จุดหนึ่งจะแพร่กระจายไปยังจุดอื่นๆ ในระบบทันทีและสม่ำเสมอ

ลองพิจารณาตัวอย่างพื้นฐานสองสูบ หากคุณใช้แรง 100 นิวตันกับลูกสูบที่มีพื้นที่ 1 ตร.ซม. แรงดันที่ได้จะเป็น 100 นิวตัน/ซม.² = 1 MPa เชื่อมต่อกระบอกสูบขนาดเล็กนั้นผ่านท่อเติมของเหลวเข้ากับกระบอกสูบขนาดใหญ่ที่มีพื้นที่ 100 ตร.ซม. และแรงดัน 1 MPa เท่าเดิมจะกระทำกับทั้งหน้าขนาด 100 ตร.ซม. — ซึ่งสร้างแรงเอาต์พุต 10,000 นิวตัน ระบบได้คูณแรงด้วยปัจจัย 100 โดยไม่ต้องป้อนพลังงานเพิ่มเติมใดๆ ข้อเสียคือการแทนที่: ลูกสูบขนาดเล็กต้องเคลื่อนที่ 100 มม. จึงจะเคลื่อนลูกสูบขนาดใหญ่ได้เพียง 1 มม. พลังงานได้รับการอนุรักษ์ แรงถูกขยายออกไปโดยเสียความเร็วและระยะชัก

หลักการคูณแรงนี้เป็นเหตุให้ระบบไฮดรอลิกปรากฏขึ้นทุกที่ที่น้ำหนักและความกะทัดรัดมีความสำคัญร่วมกัน กระบอกลมที่ทำงานที่ 8 บาร์ (0.8 MPa) ให้แรงพอประมาณเนื่องจากแรงดันอากาศมีจำกัด กระบอกไฮดรอลิกที่ทำงานที่ 250 บาร์ (25 MPa) ซึ่งเป็นแรงดันใช้งานโดยทั่วไปในอุตสาหกรรม ให้แรงมากกว่าประมาณ 30 เท่าจากขนาดรูเจาะเดียวกัน

ส่วนประกอบหลักของระบบไฮดรอลิก

วงจรไฮดรอลิกที่สมบูรณ์ประกอบด้วยส่วนประกอบหลายชิ้นที่พึ่งพาซึ่งกันและกัน แต่ละตัวมีบทบาทเฉพาะ และจุดอ่อนในจุดเชื่อมต่อต่างๆ เช่น ซีลที่สึกหรอ วาล์วขนาดเล็กกว่า อ่างเก็บน้ำที่ปนเปื้อน จะทำให้ประสิทธิภาพการทำงานของทั้งระบบลดลง

อ่างเก็บน้ำ

อ่างเก็บน้ำจะกักเก็บของเหลวทำงานและปล่อยให้ฟองอากาศและความร้อนกระจายตัวก่อนที่ของเหลวจะหมุนเวียนกลับ อ่างเก็บน้ำอุตสาหกรรมมีขนาดประมาณ 2-3 เท่าของอัตราการไหลของปั๊มต่อนาทีเพื่อให้มีเวลาพักเพียงพอ โดยทั่วไปปั๊มขนาด 50 ลิตร/นาทีจะจับคู่กับถังเก็บขนาด 100–150 ลิตร อ่างเก็บน้ำยังมีตัวกรองช่องระบายอากาศ กระจกมองระดับ ปลั๊กท่อระบายน้ำ และมักมีมาตรวัดอุณหภูมิ ทำให้เป็นศูนย์กลางการตรวจสอบสุขภาพของวงจร

ปั๊มไฮโดรลิค

ปั๊มไม่ได้สร้างแรงดันโดยตรง มันสร้างกระแส ความดันจะเกิดขึ้นก็ต่อเมื่อการไหลนั้นพบกับความต้านทาน เช่น โหลด วาล์ว หรือเส้นทางที่ถูกบล็อก ปั๊มสามประเภทครองการใช้งานทางอุตสาหกรรมและแบบเคลื่อนที่:

• ปั๊มเกียร์ — เรียบง่าย ราคาประหยัด เหมาะสำหรับแรงดันสูงสุดประมาณ 250 บาร์ การกระจัดคงที่เท่านั้น
• ปั๊มใบพัด — เงียบกว่าปั๊มเกียร์ แรงดันปานกลางถึงประมาณ 175 บาร์ ประสิทธิภาพปริมาตรที่ดี
• ปั๊มลูกสูบ — ประสิทธิภาพสูงสุด สามารถรองรับแรงดันได้ 350–700 บาร์ สามารถเปลี่ยนตำแหน่งได้ เหมาะสำหรับการใช้งานในอุตสาหกรรมและอุปกรณ์เคลื่อนที่ที่มีความต้องการสูง

ปั๊มลูกสูบแบบเปลี่ยนตำแหน่งมีคุณค่าอย่างยิ่งในหน่วยกำลังไฮดรอลิก เนื่องจากปั๊มจะลดเอาต์พุตโดยอัตโนมัติเมื่อความต้องการลดลง ลดการใช้พลังงาน และการสร้างความร้อนในระหว่างรอบโหลดบางส่วน

วาล์วควบคุม

วาล์วคือระบบประสาทของวงจรไฮดรอลิก วาล์วควบคุมทิศทาง (DCV) จะกำหนดเส้นทางการไหลไปยังแอคชูเอเตอร์ตัวใดก็ตามที่ต้องการ วาล์วระบายแรงดัน (PRV) ปิดแรงดันสูงสุดของระบบ — โดยทั่วไปจะตั้งค่าไว้สูงกว่าแรงดันใช้งานสูงสุด 10–15% — เพื่อปกป้องส่วนประกอบจากการโอเวอร์โหลด วาล์วควบคุมการไหลจะวัดอัตราที่ของไหลเข้าหรือออกจากแอคชูเอเตอร์ โดยจะควบคุมความเร็วของแอคชูเอเตอร์โดยตรง เช็ควาล์วป้องกันการไหลย้อนกลับ วาล์วตามสัดส่วนและเซอร์โวเพิ่มการควบคุมอิเล็กทรอนิกส์ที่ดี ช่วยให้สามารถควบคุมตำแหน่งหรือแรงของวงปิดด้วยความสามารถในการทำซ้ำของตำแหน่งได้ดีกว่า 0.01 มม. ในการใช้งานที่มีความแม่นยำ

แอคชูเอเตอร์

แอคทูเอเตอร์แปลงพลังงานไฮดรอลิกกลับเป็นงานเครื่องกล กระบอกสูบเชิงเส้นสร้างแรงผลักหรือแรงดึง มอเตอร์ไฮดรอลิกแบบหมุนผลิตแรงบิดและการหมุน แรงส่งออกของกระบอกสูบคำนวณเป็น F = P × A ดังนั้นกระบอกสูบขนาด 100 มม. (พื้นที่ µs 78.5 ซม.²) ที่ทำงานที่ 200 บาร์ (20 MPa) จึงพัฒนาขึ้น แรงผลักดันประมาณ 157,000 นิวตัน หรือ 16 ตัน . ระดับแรงดังกล่าวจากเซอร์โวมอเตอร์ไฟฟ้าที่มีขนาดเท่ากันจะต้องใช้มอเตอร์ที่ใหญ่กว่าและหนักกว่าหลายเท่า

ตัวกรองและการปรับสภาพของไหล

การปนเปื้อนเป็นสาเหตุที่ใหญ่ที่สุดเพียงสาเหตุเดียวของความล้มเหลวของส่วนประกอบไฮดรอลิก ซึ่งเป็นสาเหตุประมาณ 70–80% ของความล้มเหลวก่อนกำหนดทั้งหมดตามข้อมูลของอุตสาหกรรมพลังงานของไหล ตัวกรองแบบท่อส่งกลับ ตัวกรองการดูด และระบบกรองไตแบบออฟไลน์ช่วยรักษาระดับความสะอาด โดยทั่วไปการใช้งานเซอร์โววาล์วจะต้องมีระดับความสะอาด ISO 16/14/11 หรือดีกว่า ซึ่งหมายถึงอนุภาคน้อยกว่า 1,300 อนุภาคที่มีขนาดใหญ่กว่า 4 µm ต่อของเหลวหนึ่งมิลลิลิตร

หน่วยกำลังไฮดรอลิกคืออะไรและเหตุใดจึงมีความสำคัญ

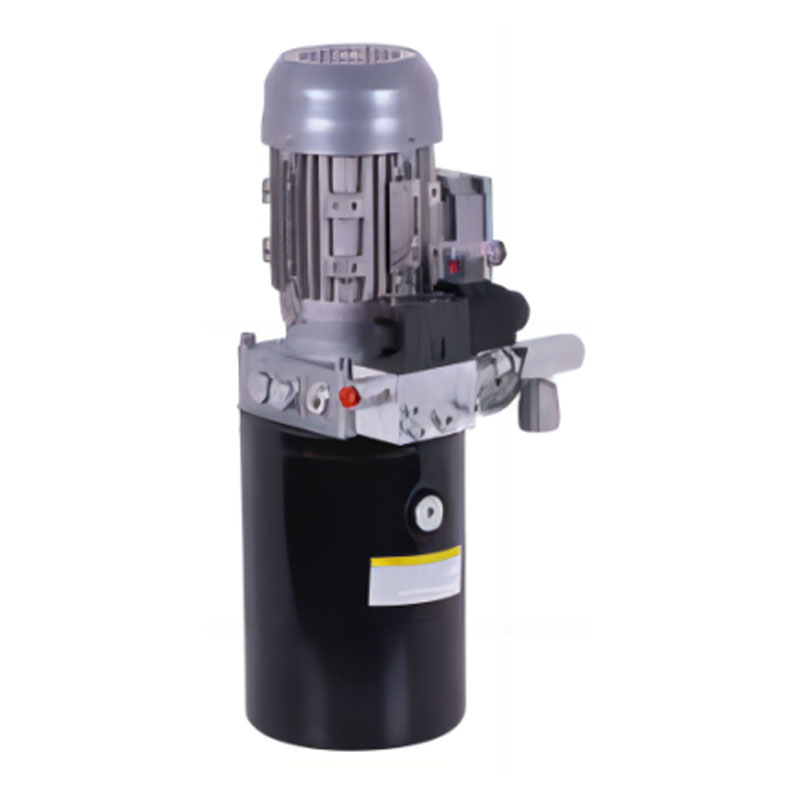

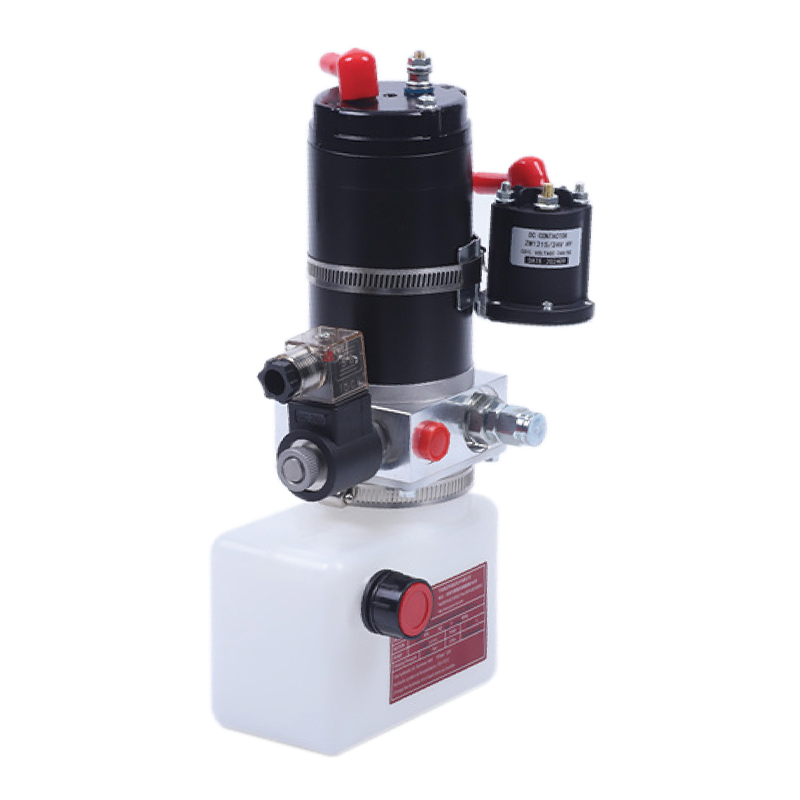

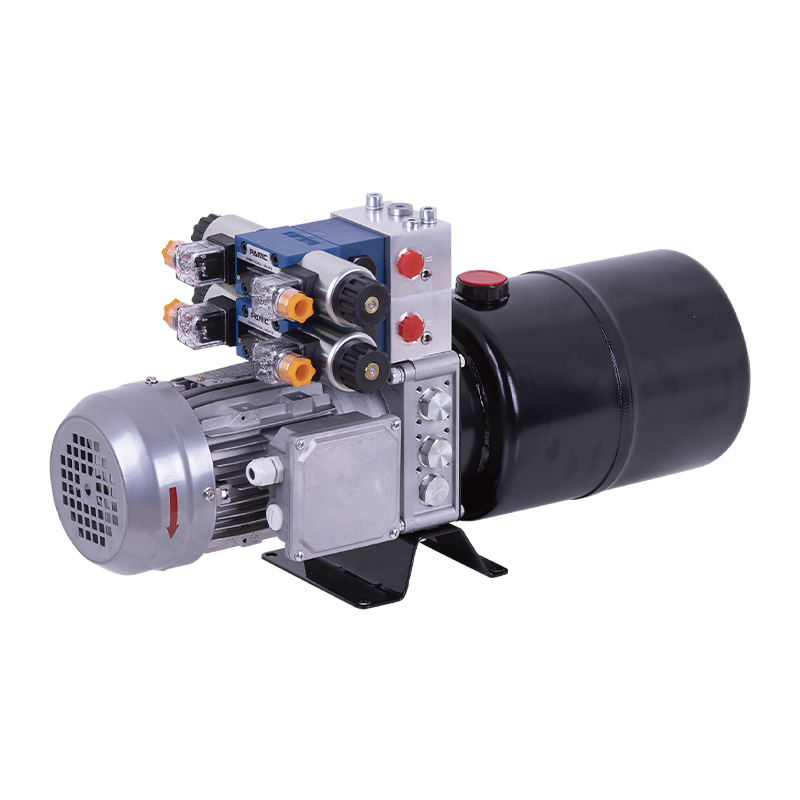

A หน่วยกำลังไฮดรอลิก (HPU) — บางครั้งเรียกว่าชุดจ่ายไฟไฮดรอลิก — เป็นชุดประกอบในตัวเองที่รวมอ่างเก็บน้ำ ปั๊ม ตัวขับเคลื่อนหลัก (มอเตอร์ไฟฟ้าหรือเครื่องยนต์สันดาป) วาล์วระบายแรงดัน ตัวกรอง ตัวแลกเปลี่ยนความร้อน และเครื่องมือวัดเข้าไว้ในหน่วยบรรจุภัณฑ์เดียว แทนที่จะกระจายส่วนประกอบเหล่านี้ไปทั่วโครงเครื่องจักร HPU จะรวมส่วนประกอบเหล่านั้นไว้ในระบบทางวิศวกรรมระบบเดียวที่สามารถติดตั้ง บำรุงรักษา และสลับเป็นหน่วยได้

HPU มีตั้งแต่หน่วยตั้งโต๊ะขนาดกะทัดรัดที่ผลิต 1–5 kW และทำงานที่ 70–150 บาร์ ไปจนถึงหน่วยพลังงานอุตสาหกรรมหลายเมกะวัตต์ที่ขับเคลื่อนโรงถลุงเหล็กที่แรงดันสูงกว่า 400 บาร์ หน่วยกำลังไฮดรอลิกอุตสาหกรรมระดับกลางอาจจับคู่มอเตอร์ไฟฟ้าขนาด 30 kW กับปั๊มลูกสูบตามแนวแกน 45 ซีซี/รอบ อ่างเก็บน้ำขนาด 200 ลิตร ตัวแลกเปลี่ยนความร้อนระบายความร้อนด้วยน้ำที่รักษาอุณหภูมิน้ำมันไว้ที่ 45–55°C และตัวกรองเส้นส่งกลับ 10 µm ซึ่งทั้งหมดติดตั้งบนโครงฐานเหล็กเคลือบผงพร้อมถาดรองน้ำหยดในตัว

ข้อมูลจำเพาะหลักในการประเมินเมื่อเลือก HPU

การออกแบบ HPU ยังเกี่ยวข้องกับตัวเลือกเกี่ยวกับความซ้ำซ้อนอีกด้วย กระบวนการที่สำคัญ เช่น ระบบควบคุมแพลตฟอร์มนอกชายฝั่ง โรงรีดเหล็ก อุปกรณ์สนับสนุนภาคพื้นดินของเครื่องบิน มักใช้หน่วยจ่ายกำลังไฮดรอลิกแบบดูเพล็กซ์พร้อมปั๊มสองตัว โดยที่ตัวหนึ่งทำงานและอีกตัวหนึ่งยืนอยู่บนสวิตช์โอเวอร์อัตโนมัติ ต้นทุนการหยุดทำงานในสภาพแวดล้อมเหล่านั้นอาจเกินหมื่นดอลลาร์ต่อชั่วโมง ทำให้ความซ้ำซ้อนสมเหตุสมผลในเชิงเศรษฐกิจแม้จะมีต้นทุนด้านทุนจำนวนมากก็ตาม

แรงกดดันสร้าง รักษาเสถียรภาพ และควบคุมได้อย่างไร

การทำความเข้าใจพฤติกรรมไดนามิกของแรงดัน ไม่ใช่แค่สูตรคงที่เท่านั้น ถือเป็นสิ่งสำคัญสำหรับทุกคนที่ออกแบบหรือแก้ไขปัญหาระบบไฮดรอลิก แรงดันไม่เพียงแค่เปิดเครื่อง โดยจะเพิ่มขึ้น ยอด แกว่ง และคงที่ในรูปแบบที่ขึ้นอยู่กับประเภทของปั๊ม ความเร็วตอบสนองของวาล์ว ความยาวเส้น และความสามารถในการอัดของของไหล

เดือยดันและค้อนน้ำ

เมื่อวาล์วทิศทางปิดอย่างรวดเร็ว โมเมนตัมของของไหลที่กำลังเคลื่อนที่ก็จะไม่มีทางไป ผลลัพธ์ที่ได้คือแรงดันชั่วคราว - เพิ่มขึ้นอย่างรวดเร็ว - ซึ่งสามารถเข้าถึงแรงดันการทำงานในสภาวะคงที่ 2-5 เท่าในเวลาต่ำกว่า 5 มิลลิวินาที ระบบที่ทำงานที่ 200 บาร์สามารถเห็นจุดสูงสุดชั่วคราวที่สูงกว่า 500 บาร์ หนามแหลมเหล่านี้จะทำให้ข้อต่อท่ออ่อนล้า บล็อกท่อร่วมร้าว และทำลายซีลในรอบการทำซ้ำ นักออกแบบตอบโต้ด้วยตัวสะสมแรงดัน (ซึ่งดูดซับพลังงานที่พุ่งสูงขึ้น) วาล์วปิดช้า หรือเช็ควาล์วควบคุมด้วยอัตราการเปิดที่ควบคุมได้

บทบาทของวาล์วระบายแรงดัน

ระบบไฮดรอลิกทุกระบบจะต้องมีวาล์วระบายแรงดัน (PRV) ที่ตั้งไว้ต่ำกว่าแรงดันที่กำหนดของส่วนประกอบที่อ่อนที่สุด หากแอคทูเอเตอร์ถึงจุดสิ้นสุดของจังหวะโดยที่ปั๊มยังคงทำงานอยู่ มิฉะนั้น แรงดันก็จะสูงขึ้นจนกระทั่งมีสิ่งบางอย่างแตกออก PRV จะเปิดเมื่อแรงดันเกินจุดที่ตั้งไว้ โดยเลี่ยงการไหลกลับไปยังถัง นี่ไม่ใช่สภาวะการทำงานปกติ — PRV ที่เปิดอย่างต่อเนื่องจะสิ้นเปลืองพลังงาน เช่น ความร้อน และส่งสัญญาณถึงการออกแบบระบบหรือปัญหาการปฏิบัติงาน การออกแบบที่ถูกต้องกำหนดเส้นทางโฟลว์ PRV เฉพาะในระหว่างเหตุการณ์โอเวอร์โหลดของแท้เท่านั้น ทำให้ปิดไปเกือบตลอดเวลา

ตัวสะสม: การจัดเก็บพลังงานไฮดรอลิก

ตัวสะสมไฮดรอลิกคือภาชนะรับแรงดันที่บรรจุก๊าซที่ชาร์จไว้ล่วงหน้า (เกือบตลอดเวลาคือไนโตรเจน) แยกออกจากของไหลไฮดรอลิกด้วยกระเพาะปัสสาวะ ลูกสูบ หรือไดอะแฟรม เมื่อแรงดันของระบบเกินค่าที่ชาร์จล่วงหน้าของแก๊ส ของไหลจะบีบอัดแก๊สและกักเก็บพลังงาน เมื่อความดันลดลง ระหว่างความต้องการพุ่งสูงขึ้นหรือปั๊มขัดข้อง ก๊าซจะขยายตัวและดันของไหลกลับเข้าไปในวงจร ตัวสะสมทำหน้าที่หลักสามประการ ได้แก่ การจัดเก็บพลังงานสำหรับการเสริมความต้องการสูงสุด การจ่ายแรงดันฉุกเฉินเพื่อการปิดเครื่องอย่างปลอดภัย และการลดการสั่นสะเทือนเป็นจังหวะ ถังสะสมกระเพาะปัสสาวะขนาด 20 ลิตรที่ชาร์จล่วงหน้าไว้ที่ 150 บาร์สามารถจ่ายน้ำเสริมการไหลสั้นๆ ที่ความดันของระบบได้ 8–12 ลิตร ซึ่งเพียงพอสำหรับการเคลื่อนที่ของวาล์วที่มีความสำคัญด้านความปลอดภัยอย่างสมบูรณ์ แม้ว่าปั๊มจะสูญเสียไปแล้วก็ตาม

น้ำมันไฮดรอลิก: ตัวกลางที่ทำให้ทุกอย่างทำงานได้

ของไหลในระบบไฮดรอลิกไม่ได้เป็นเพียงสื่อส่งแรงเท่านั้น โดยจะหล่อลื่นทุกพื้นผิวที่เคลื่อนไหวภายในปั๊ม วาล์ว และแอคชูเอเตอร์ ไปพร้อมๆ กัน ถ่ายเทความร้อนออกจากจุดร้อน ปกป้องพื้นผิวโลหะจากการกัดกร่อน และระงับอนุภาคปนเปื้อนจนกว่าจะไปถึงตัวกรอง การเลือกของเหลวผิดหรือปล่อยให้มันเสื่อมสภาพจะทำลายส่วนประกอบต่างๆ ได้เร็วกว่าปัจจัยเดี่ยวอื่นๆ เกือบทั้งหมด

ความหนืดและการขึ้นอยู่กับอุณหภูมิ

ความหนืดเป็นคุณสมบัติของของเหลวที่สำคัญที่สุด หน่วยกำลังไฮดรอลิกทางอุตสาหกรรมส่วนใหญ่ระบุน้ำมันแร่ ISO VG 46 — เกรดความหนืด 46 เซนติสโตก (cSt) ที่ 40°C เมื่ออุณหภูมิสูงขึ้นถึง 80°C ความหนืดจะลดลงเหลือประมาณ 12 cSt; ที่อุณหภูมิ 20°C อาจเป็น 100 cSt หรือสูงกว่า การทำงานที่ต่ำกว่าความหนืดขั้นต่ำทำให้เกิดการสัมผัสระหว่างโลหะกับโลหะและการสึกหรออย่างรวดเร็ว การทำงานที่สูงกว่าความหนืดสูงสุดทำให้เกิดโพรงอากาศ การตอบสนองที่ช้า และสุญญากาศทางเข้าของปั๊มสูง ระบบส่วนใหญ่จะกำหนดเป้าหมายไปที่ 25–54 cSt ที่ทางเข้าปั๊มเพื่อให้ได้สมดุลที่เหมาะสมที่สุด

ประเภทของของไหลและการใช้งาน

• น้ำมันแร่ (ISO VG 32–68) — เป็นสารหล่อลื่นและความเสถียรที่ดีที่พบได้บ่อยที่สุด คุ้มราคา ไม่ทนไฟ
• น้ำ-ไกลคอล (HF-C) — ทนไฟ ใช้ใกล้กับเตาเผาและเครื่องหล่อ ช่วยลดอายุการใช้งานของปั๊มได้ 30–40% เมื่อเทียบกับน้ำมันแร่
• ฟอสเฟตเอสเตอร์ (HF-D) — ทนไฟได้ดีเยี่ยม ใช้ในเครื่องบินและผลิตไฟฟ้า ต้องใช้วัสดุซีลพิเศษ (EPDM, PTFE) และการจัดการของเหลวโดยเฉพาะ
• เอสเทอร์ที่ย่อยสลายได้ทางชีวภาพ (HETG, HEES) — ใช้ในพื้นที่ที่มีความอ่อนไหวต่อสิ่งแวดล้อม เช่น ป่าไม้ ทางทะเล และการแปรรูปอาหาร ย่อยสลายทางชีวภาพในดินภายใน 28 วัน โดยทั่วไปจะอยู่ที่ 3–5 เท่าของต้นทุนน้ำมันแร่
• ของเหลวที่มีปริมาณน้ำสูง (HWCF, น้ำ 95%) — ต้นทุนต่ำมากและทนไฟ แต่การหล่อลื่นไม่ดี ทำให้ส่วนประกอบต้องลดพิกัดและเปลี่ยนของเหลวบ่อยครั้ง

การปนเปื้อนและการตรวจสอบของไหล

ขณะนี้เครื่องนับอนุภาค เซ็นเซอร์ความชื้น และเครื่องวิเคราะห์ความหนืดได้รับการติดตั้งเป็นประจำบนหน่วยกำลังไฮดรอลิกขนาดใหญ่ ซึ่งเป็นส่วนหนึ่งของโปรแกรมการตรวจสอบสภาพ เครื่องนับอนุภาคแบบออนไลน์ที่สุ่มตัวอย่างของเหลวในท่อส่งกลับสามารถตรวจพบแบริ่งปั๊มที่เสื่อมสภาพหลายสัปดาห์ก่อนที่มันจะล้มเหลวอย่างร้ายแรง โดยจะแปลเป็นช่วงเวลาการบำรุงรักษาที่วางแผนไว้ แทนที่จะต้องปิดเครื่องฉุกเฉิน ปริมาณน้ำที่สูงกว่า 0.05% ในน้ำมันแร่จะทำให้ของเหลวเป็นอิมัลชัน ทำลายฟิล์มน้ำมันบนพื้นผิวตลับลูกปืน และทำให้เกิดสนิม แม้กระทั่งน้ำ 500 ppm (0.05%) ก็แสดงให้เห็นว่าสามารถลดอายุการใช้งานของตลับลูกปืนลูกกลิ้งได้มากถึง 75%

ประเภทของระบบไฮดรอลิกและความแตกต่าง

ระบบไฮดรอลิกบางระบบไม่ได้รับการกำหนดค่าในลักษณะเดียวกัน สถาปัตยกรรมวงจรจะกำหนดว่าใช้พลังงานอย่างมีประสิทธิภาพเพียงใด ความรู้สึกของระบบตอบสนองอย่างไร และจะจัดการกับความต้องการพร้อมกันจากแอคชูเอเตอร์หลายตัวได้อย่างไร

ศูนย์เปิดกับระบบศูนย์ปิด

ในระบบเปิดศูนย์กลาง ของไหลจะไหลเวียนอย่างต่อเนื่องกลับไปยังถังผ่านวาล์วกำหนดทิศทางเมื่อไม่มีแอคทูเอเตอร์เคลื่อนที่ วิธีนี้ง่ายและราคาถูกแต่เปลืองพลังงานอย่างต่อเนื่อง ในระบบศูนย์กลางปิด เอาท์พุตของปั๊มจะไม่มีประโยชน์เลยเมื่อแอคชูเอเตอร์ไม่ได้ใช้งาน ดังนั้นปั๊มจะต้องถูกขนถ่าย หยุด หรือระบบที่ติดตั้งปั๊มดิสเพลสเมนต์แบบแปรผันที่ชดเชยแรงดัน ซึ่งจะลดเอาท์พุตจนมีการไหลใกล้เป็นศูนย์ HPU อุตสาหกรรมสมัยใหม่เกือบทั้งหมดใช้วงจรปิดตรงกลางกับปั๊มแบบเปลี่ยนตำแหน่งได้ ซึ่งลดการใช้พลังงานที่ไม่ได้ใช้งานลง 60–85% เมื่อเทียบกับทางเลือกแบบศูนย์เปิดแบบคงที่

ระบบตรวจจับโหลด

ระบบไฮดรอลิกตรวจจับโหลด (LS) จะตรวจสอบแรงดันที่ต้องการโดยแอคทูเอเตอร์ที่มีความต้องการสูงสุดอย่างต่อเนื่อง และสั่งให้ปั๊มส่งแรงดันและการไหลที่เพียงพอเพื่อตอบสนองความต้องการนั้นบวกกับส่วนต่างเล็กน้อย (โดยทั่วไปคือ 15–25 บาร์เหนือแรงดันโหลด) ปั๊มไม่เคยทำงานหนักเกินความจำเป็น ระบบตรวจจับโหลดเป็นมาตรฐานในอุปกรณ์เคลื่อนที่สมัยใหม่ เช่น รถขุด เครน เครื่องจักรกลการเกษตร โดยที่โหลดจะเปลี่ยนแปลงอย่างมากแบบวินาทีต่อวินาที และประสิทธิภาพการใช้เชื้อเพลิงส่งผลโดยตรงต่อเศรษฐศาสตร์การดำเนินงาน รถขุดที่ตรวจจับโหลดสามารถใช้เชื้อเพลิงน้อยกว่าเครื่องจักรแรงดันคงที่ที่เทียบเท่ากันถึง 15–25% ในรอบการทำงานเดียวกัน

ระบบไฟฟ้า-ไฮดรอลิก

ระบบไฟฟ้า-ไฮดรอลิกแทนที่การสั่งงานวาล์วแบบกลไกหรือแบบไพล็อต-ไฮดรอลิกด้วยโซลินอยด์อิเล็กทรอนิกส์ วาล์วสัดส่วน หรือเซอร์โววาล์วที่ควบคุมโดย PLC หรือตัวควบคุมการเคลื่อนไหวเฉพาะ ช่วยให้สามารถตั้งโปรแกรมโปรไฟล์กำลังและตำแหน่งได้ การบันทึกข้อมูล การวินิจฉัยข้อผิดพลาด และการผสานรวมกับเครือข่ายระบบอัตโนมัติของอุตสาหกรรม ในเครื่องฉีดขึ้นรูป การควบคุมเซอร์โวไฮดรอลิกไฟฟ้าจะรักษาแรงดันการฉีดภายใน ±1 บาร์ของจุดที่ตั้งไว้และตำแหน่งให้อยู่ภายใน 0.05 มม. ซึ่งเป็นความสามารถที่เปลี่ยนคุณภาพของผลิตภัณฑ์และความสามารถในการทำซ้ำ หน่วยกำลังไฮดรอลิกในการติดตั้งเหล่านี้มักจะรวมมอเตอร์ขับเคลื่อนความเร็วตัวแปร (VSD) ซึ่งความเร็วของมอเตอร์ไฟฟ้าติดตามความต้องการโดยตรง ช่วยลดการใช้พลังงานได้อีก 30–50% เมื่อเทียบกับการออกแบบ HPU ความเร็วคงที่

การใช้งานจริงที่แรงดันไฮดรอลิกเป็นสิ่งที่ขาดไม่ได้

แรงดันไฮดรอลิกปรากฏขึ้นในอุตสาหกรรมต่างๆ มากมายเกินกว่าที่คนส่วนใหญ่จะตระหนัก ความหนาแน่นของแรงและความสามารถในการควบคุมที่ระบบไฮดรอลิกมอบให้นั้นไม่ได้ถูกจำลองด้วยเทคโนโลยีอื่นใดในราคาและขนาดที่เทียบเคียงได้

• การก่อสร้างและการขนย้ายดิน — รถขุดขนาด 20 ตันใช้แรงดันไฮดรอลิกที่ 350 บาร์ เพื่อออกแรงขุดมากกว่า 150 กิโลนิวตัน ชุดฟังก์ชันบูม แขน บุ้งกี๋ และวงสวิงทั้งหมดขับเคลื่อนโดยหน่วยกำลังไฮดรอลิกชุดเดียวที่รวมอยู่ในโครงเครื่อง
• การอัดและการขึ้นรูปทางอุตสาหกรรม — เครื่องอัดขึ้นรูปโลหะไฮดรอลิกมีแรงตั้งแต่ 100 ถึง 80,000 ตัน เครื่องตีขึ้นรูปขนาด 5,000 ตันนั้นเป็นไปไม่ได้ทางกายภาพด้วยเทคโนโลยีอื่นๆ ที่มีขนาดเท่ากัน
• น้ำมันและก๊าซนอกชายฝั่ง — ระบบควบคุมไฮดรอลิกใต้ทะเลทำงานที่สูงถึง 690 บาร์ เพื่อสั่งงานอุปกรณ์ป้องกันการระเบิดและวาล์วต้นคริสต์มาสที่ระดับความลึกของน้ำเกิน 3,000 เมตร HPU พื้นผิวได้รับการออกแบบทางวิศวกรรมให้มีความซ้ำซ้อนเต็มรูปแบบและการตรวจสอบอย่างต่อเนื่อง
• การบินและอวกาศ — โดยทั่วไประบบไฮดรอลิกของเครื่องบินเชิงพาณิชย์จะทำงานที่ 207 บาร์ (3,000 psi) โดยเครื่องบินรุ่นต่อไปจะย้ายไปที่ 345 บาร์ (5,000 psi) เพื่อลดน้ำหนักของท่อและแอคชูเอเตอร์ พื้นผิวการควบคุมการบิน เกียร์ลงจอด และเบรก ทั้งหมดขึ้นอยู่กับแรงดันไฮดรอลิก
• การแปรรูปเหล็กและโลหะ — โรงงานรีดใช้การควบคุมช่องว่างไฮดรอลิก (HGC) เพื่อรักษาช่องว่างม้วนให้อยู่ภายใน 10 µm ควบคุมความหนาของแถบโดยตรง HPU สำหรับโรงรีดสามารถส่งน้ำได้ 1,000–5,000 ลิตร/นาทีที่ 250–350 บาร์
• ทางทะเลและการต่อเรือ — ระบบบังคับเลี้ยวบนเรือขนาดใหญ่ใช้เครื่องกระทุ้งไฮดรอลิกเพื่อหมุนหางเสือที่มีน้ำหนักหลายร้อยตัน ฝาครอบฟักและระบบเครนบนเรือบรรทุกสินค้าขับเคลื่อนด้วยระบบไฮดรอลิกทั้งหมด
• การฉีดขึ้นรูป — แรงจับยึดแบบไฮดรอลิกในเครื่องฉีดขึ้นรูปขนาดใหญ่มีน้ำหนักถึง 5,000 ตันขึ้นไป โดยยึดครึ่งหนึ่งของแม่พิมพ์ไว้กับแรงดันการฉีดของพลาสติกหลอมเหลวที่สูงถึง 2,000 บาร์

ปัญหาแรงดันไฮดรอลิกทั่วไปและสาเหตุที่แท้จริง

เมื่อระบบไฮดรอลิกทำงานต่ำกว่าหรือล้มเหลว อาการต่างๆ มักจะดูคล้ายกันบนพื้นผิว — แอคชูเอเตอร์ช้า การเคลื่อนไหวไม่แน่นอน เสียงดังมากเกินไป ความร้อนสูงเกินไป — แต่สาเหตุที่แท้จริงแตกต่างกัน การวินิจฉัยผิดพลาดนำไปสู่การเปลี่ยนส่วนประกอบราคาแพงซึ่งไม่ใช่ปัญหาที่แท้จริง

แรงดันต่ำหรือไม่เสถียร

สาเหตุที่เป็นไปได้ ได้แก่ ปั๊มสึกหรอและมีการรั่วไหลภายในสูง (ตรวจสอบประสิทธิภาพเชิงปริมาตร - สิ่งใดที่ต่ำกว่า 85% บนปั๊มลูกสูบบ่งชี้ถึงการสึกหรอ) วาล์วระบายแรงดันที่ตั้งไว้ต่ำเกินไปหรือติดอยู่บางส่วนเปิดอยู่ สปูลวาล์วภายในสึกหรอจนเกิดการรั่วไหลข้ามพอร์ต หรือความล้มเหลวของซีลกระบอกสูบบายพาสของเหลวจากด้านแรงดันสูงของลูกสูบไปยังด้านก้าน การทดสอบแรงดันอย่างเป็นระบบในแต่ละขั้นตอนของวงจร - ทางออกของปั๊ม, หลังวาล์ว, ที่แอคทูเอเตอร์ - จะแยกความผิดปกติได้อย่างรวดเร็ว

ความร้อนมากเกินไป

น้ำมันไฮดรอลิกที่มีอุณหภูมิสูงกว่า 65–70°C จะสลายตัวอย่างรวดเร็ว อายุการใช้งานของของไหลจะลดลงครึ่งหนึ่งทุกๆ 10°C จะเพิ่มขึ้นเหนือ 60°C การสร้างความร้อนมักเกิดจากแรงดันตกคร่อมข้อจำกัด เช่น วาล์วที่ปิดบางส่วน ตัวกรองที่อุดตัน เส้นขนาดเล็ก หรือวาล์วระบายที่เปิดบ่อยเกินไป หากตัวแลกเปลี่ยนความร้อนทำงานอย่างต่อเนื่องที่ความจุ ระบบจะมีปัญหาประสิทธิภาพพลังงานขั้นพื้นฐาน ไม่ใช่แค่ปัญหาความเย็นเท่านั้น ปั๊มแบบเปลี่ยนตำแหน่งได้ ตัวควบคุมการตรวจจับโหลด และเส้นที่มีขนาดเหมาะสมจะช่วยแก้ไขสาเหตุที่แท้จริง เพิ่มคูลเลอร์ให้ใหญ่ขึ้นจะรักษาตามอาการเท่านั้น

การเกิดโพรงอากาศและการเติมอากาศ

การเกิดโพรงอากาศเกิดขึ้นเมื่อความดันของเหลวในท้องถิ่นลดลงต่ำกว่าความดันไอ ทำให้เกิดฟองอากาศที่ระเบิดอย่างรุนแรงเมื่อความดันกลับคืนมา ทำให้เกิดเสียงดังเช่นกรวดในกระป๋อง และกัดกร่อนพื้นผิวโลหะในอัตราหลายไมครอนต่อชั่วโมง การเติมอากาศทำให้เกิดฟองอากาศจากโฟมกักเก็บ ข้อต่อท่อดูดที่รั่ว หรือระดับของเหลวต่ำ ทั้งสองสภาวะทำลายปั๊มอย่างรวดเร็วและทำให้เกิดพฤติกรรมของแอคทูเอเตอร์ที่เป็นรูพรุนและคาดเดาไม่ได้ สุญญากาศทางเข้าปั๊มที่สูงกว่า 0.3 บาร์ (225 มม.ปรอท) เป็นตัวบ่งชี้การเตือนล่วงหน้าที่เชื่อถือได้ถึงความเสี่ยงในการเกิดโพรงอากาศ

การรั่วไหลภายนอก

ความล้มเหลวของซีลที่ซีลก้านสูบ ข้อต่อท่อ และหน้าตัววาล์วเป็นปัญหาไฮดรอลิกที่เห็นได้ชัดเจนที่สุด แม้แต่การรั่วไหลภายนอกเล็กน้อย — 1 หยดต่อวินาที — ในปริมาณประมาณ 2–3 ลิตรต่อวัน และมากกว่า 700 ลิตรต่อปี นอกเหนือจากต้นทุนของของเหลวแล้ว การรั่วไหลภายนอกยังก่อให้เกิดอันตรายจากไฟไหม้ (น้ำมันที่ถูกละอองลงบนพื้นผิวที่ร้อนจะติดไฟที่อุณหภูมิประมาณ 150°C สำหรับน้ำมันแร่) การปนเปื้อนต่อสิ่งแวดล้อม และอันตรายจากการลื่นไถล ความล้มเหลวของซีลส่วนใหญ่เกิดจากแรงดันชั่วคราวที่มากเกินไป การปนเปื้อนของของเหลวที่โจมตียางซีล หรือการเลือกใช้วัสดุซีลที่ไม่ถูกต้องสำหรับประเภทของของเหลว

ประสิทธิภาพการใช้พลังงานในหน่วยกำลังไฮดรอลิกสมัยใหม่

ในอดีตระบบไฮดรอลิกส์ถูกวิพากษ์วิจารณ์ถึงประสิทธิภาพการใช้พลังงานต่ำเมื่อเทียบกับระบบขับเคลื่อนไฟฟ้า คำวิจารณ์นี้ใช้ได้กับระบบที่มีการเคลื่อนที่คงที่และมีความเร็วคงที่ โดยที่ปั๊มทำงานเต็มประสิทธิภาพโดยไม่คำนึงถึงความต้องการ การออกแบบหน่วยจ่ายกำลังไฮดรอลิกสมัยใหม่ได้ปิดช่องว่างนั้นได้อย่างมากผ่านปั๊มแบบเปลี่ยนตำแหน่ง มอเตอร์ขับเคลื่อนแบบความเร็วหลายระดับ ตัวควบคุมการตรวจจับโหลด และวงจรสร้างใหม่

ระบบขับเคลื่อนไฮดรอลิกความเร็วแปรผันที่ควบคุมด้วยเซอร์โว — ผสมผสานเซอร์โวมอเตอร์เข้ากับปั๊มที่มีการเคลื่อนที่คงที่ — สามารถจับคู่ประสิทธิภาพการใช้พลังงานของระบบขับเคลื่อนไฟฟ้าโดยตรงในรอบการทำงานต่างๆ ขณะเดียวกันก็รักษาความหนาแน่นของแรง ความสอดคล้อง และความทนทานต่อโหลดเกินของระบบไฮดรอลิก ในการฉีดขึ้นรูป โครงการติดตั้งเพิ่มเติม VSD-HPU แสดงให้เห็นการประหยัดพลังงาน 40–60% อย่างสม่ำเสมอ เมื่อเทียบกับการติดตั้ง HPU ความเร็วคงที่แบบเดิม โดยมีระยะเวลาคืนทุน 18–36 เดือน

วงจรไฮดรอลิกแบบรีเจนเนอเรชั่นจะดึงพลังงานกลับคืนมาในระหว่างการดึงกลับของกระบอกสูบ ซึ่งมีประโยชน์อย่างยิ่งในการใช้งานการอัดแนวตั้งซึ่งมีการกระแทกที่มีน้ำหนักมากลงมาภายใต้แรงโน้มถ่วง ด้วยการกำหนดเส้นทางการไหลย้อนกลับผ่านมอเตอร์ไฮดรอลิกที่เชื่อมต่อกับเพลาปั๊ม ระบบจะกู้คืนพลังงานศักย์ 20–40% ที่วงจรทั่วไปจะถ่ายเทผ่านวาล์วระบายเป็นความร้อน

ตัวสะสมไฮดรอลิกยังมีบทบาทด้านประสิทธิภาพด้วย: ด้วยการจัดเก็บพลังงานในช่วงเวลาที่มีความต้องการต่ำและปล่อยออกมาในช่วงความต้องการสูงสุด ตัวสะสมที่มีขนาดเหมาะสมช่วยให้ HPU ที่เล็กลงและมีประสิทธิภาพมากขึ้นเพื่อรองรับโหลดสูงสุดที่เท่ากัน — ลดต้นทุนเงินทุนและต้นทุนพลังงานในการทำงานไปพร้อมๆ กัน

แนวทางปฏิบัติในการบำรุงรักษาที่ช่วยยืดอายุระบบไฮดรอลิก

ระบบไฮดรอลิกที่ได้รับการบำรุงรักษาอย่างดีจะมีอายุการใช้งาน 20-30 ปี ระบบที่ถูกละเลยล้มเหลวก่อนเวลาอันควร มักมีความเสียหายจากหลักประกันที่มีราคาแพง เช่น ปั๊มที่เกิดโพรงอากาศที่ทำลายวาล์วดาวน์สตรีมในเหตุการณ์ความล้มเหลวเดียวกัน หรือเซอร์โววาล์วที่ปนเปื้อนซึ่งให้คะแนนรูเจาะของตัวเองและส่งเศษที่มีฤทธิ์กัดกร่อนไปยังส่วนประกอบถัดไป

1. การสุ่มตัวอย่างและการวิเคราะห์ของไหลทุกๆ 500–1,000 ชั่วโมงการทำงาน — จำนวนอนุภาค ปริมาณน้ำ ความหนืด หมายเลขกรด และความเข้มข้นของโลหะในการสึกหรอ บอกเล่าเรื่องราวสภาพทั้งหมดก่อนที่ปัญหาจะล้มเหลว
2. การเปลี่ยนไส้กรองตามตัวบ่งชี้แรงดันแตกต่าง ไม่ใช่แค่ตามกำหนดเวลาในปฏิทิน — ระบบที่มีการโหลดน้อยอาจใช้เวลา 2,000 ชั่วโมงระหว่างการเปลี่ยนแปลง ระบบที่มีการโหลดจำนวนมากอาจต้องมีการเปลี่ยนแปลงที่ 500 ชั่วโมง
3. อ่างเก็บน้ำ inspection and cleaning at every major fluid change — ตะกอนและสารเคลือบเงาสะสมอยู่บนผนังอ่างเก็บน้ำและปลั๊กท่อระบายน้ำ ปล่อยอนุภาคออกเป็นของเหลวใหม่
4. การตรวจสอบท่อทุกๆ 6 เดือน — ท่อไฮดรอลิกมีอายุความล้าที่จำกัด โดยไม่คำนึงถึงสภาพที่ปรากฏ ผู้ผลิตส่วนใหญ่แนะนำอายุการใช้งานสูงสุด 6 ปีนับจากวันที่ผลิตหรือ 4 ปีในการใช้งาน ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน
5. การทดสอบวาล์วระบายแรงดันเป็นประจำทุกปี — PRV สามารถลอย ติด หรือพูดคุยได้ PRV ที่เปิดต่ำกว่าจุดที่ตั้งไว้ 20 บาร์ จะทำให้สิ้นเปลืองพลังงานและจำกัดประสิทธิภาพของระบบ อันที่ปิดไว้จะทำให้ระบบมีแรงดันเกินในระหว่างแผงแอคชูเอเตอร์
6. การถ่ายภาพความร้อนระหว่างการทำงาน — กล้องอินฟราเรดระบุจุดร้อนได้อย่างรวดเร็วที่วาล์วที่ถูกบล็อกบางส่วน ข้อต่อที่มีความต้านทานสูง หรือการเปรอะเปื้อนของระบบแลกเปลี่ยนความร้อน ซึ่งเกจวัดอุณหภูมิเพียงอย่างเดียวไม่สามารถระบุตำแหน่งได้

การบำรุงรักษาเชิงรุกของหน่วยกำลังไฮดรอลิกมักจะถูกกว่าการซ่อมแซมเชิงรับเสมอ การเปลี่ยนปั๊มบน HPU ขนาด 200 kW อาจมีค่าใช้จ่าย 8,000–15,000 ปอนด์ในด้านค่าอะไหล่และค่าแรง การผลิตที่สูญเสียไประหว่างการหยุดทำงานโดยไม่ได้วางแผนในขณะที่รอชิ้นส่วนและวิศวกรโดยทั่วไปจะมีมูลค่าเกินกว่า 50,000 ปอนด์ต่อวันในอุตสาหกรรมที่มีกระบวนการต่อเนื่อง ทำให้แม้แต่โปรแกรมการบำรุงรักษาเชิงป้องกันเชิงรุกก็คุ้มค่าอย่างมาก
