ระบบไฮดรอลิกทำงานอย่างไร? คู่มือฉบับสมบูรณ์

ระบบไฮดรอลิกทำงานอย่างไร: คำตอบสั้นๆ

ระบบไฮดรอลิกทำงานโดยใช้ของไหลที่มีแรงดัน (เกือบทุกครั้งจะเป็นน้ำมัน) เพื่อส่งแรงจากจุดหนึ่งไปยังอีกจุดหนึ่ง เมื่อปั๊มเพิ่มแรงดันให้กับของไหล แรงดันนั้นจะกระทำอย่างเท่าเทียมกันในทุกทิศทางตลอดวงจรที่ปิดล้อม แอคทูเอเตอร์ เช่น กระบอกสูบหรือมอเตอร์ จะแปลงแรงดันของของไหลกลับเป็นแรงทางกลหรือการเคลื่อนที่ ผลลัพธ์ที่ได้คือระบบที่สามารถเคลื่อนย้ายสิ่งของจำนวนมหาศาลด้วยการควบคุมที่แม่นยำ โดยใช้ส่วนประกอบที่ค่อนข้างกะทัดรัด

หลักการนี้มีพื้นฐานมาจากกฎของปาสคาล ซึ่งระบุว่าแรงดันที่กระทำต่อของไหลที่ถูกจำกัดจะถูกส่งผ่านอย่างไม่ลดละในทุกทิศทาง พลังแห่งความยุติธรรม 100 N ทาบนพื้นที่ 1 ซม.² สร้างแรงดัน 10 MPa และแรงดันเดียวกันกับที่กระทำบนหน้ากระบอกสูบขนาด 100 ตร.ซม. ให้แรงเอาท์พุต 100,000 นิวตัน การเพิ่มกำลังนั้นเป็นเหตุผลว่าทำไมระบบไฮดรอลิกส์จึงครองอุตสาหกรรมหนัก อุปกรณ์ก่อสร้าง การบินและอวกาศ และการผลิต

ระบบไฮดรอลิกทุกระบบ ตั้งแต่โรงอัดแบบธรรมดาไปจนถึงกลไกเฟืองลงจอดที่ซับซ้อนของเครื่องบิน มีสถาปัตยกรรมพื้นฐานที่เหมือนกัน ได้แก่ แหล่งพลังงาน ปั๊ม อ่างเก็บน้ำของเหลว วาล์วควบคุม แอคทูเอเตอร์ และเส้นทางกลับ การทำความเข้าใจแต่ละองค์ประกอบจะอธิบายได้ว่าเหตุใดระบบไฮดรอลิกจึงมีความน่าเชื่อถือ และเหตุใดระบบไฮดรอลิกจึงยังคงเป็นโซลูชันที่ต้องการเมื่อต้องใช้ความหนาแน่นของแรงสูงและความสามารถในการควบคุม

บทบาทของ หน่วยพลังงานไฮดรอลิก

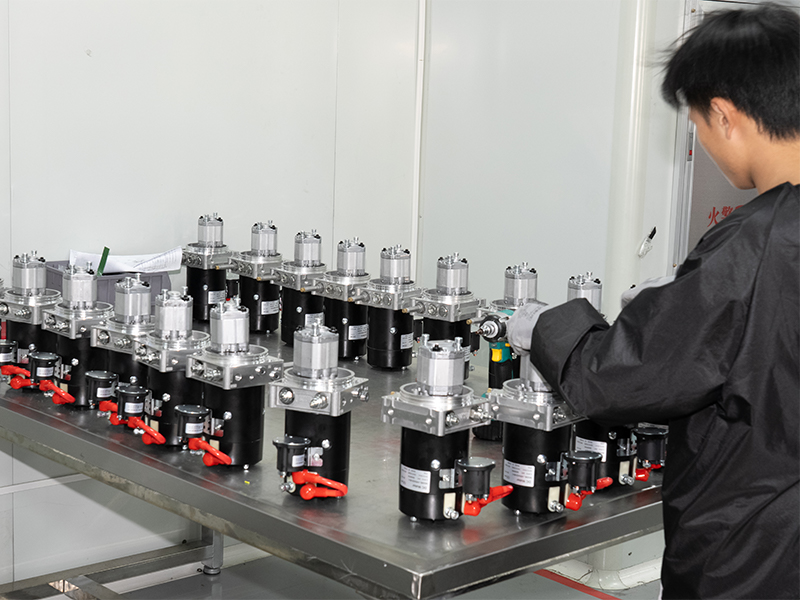

ที่ หน่วยกำลังไฮดรอลิก (HPU) คือหัวใจสำคัญของระบบไฮดรอลิก เป็นชุดประกอบในตัวเองที่สร้าง ปรับสภาพ และจ่ายน้ำมันไฮดรอลิกที่มีแรงดันไปยังส่วนที่เหลือของวงจร หน่วยกำลังไฮดรอลิกมาตรฐานจะรวมอ่างเก็บน้ำของเหลว มอเตอร์ไฟฟ้าหรือเครื่องยนต์สันดาป ปั๊มไฮดรอลิก วาล์วระบายแรงดัน ตัวกรอง และอุปกรณ์ต่างๆ เข้าด้วยกัน โดยทั้งหมดนี้ติดตั้งอยู่บนแผ่นฐานหรือเฟรมเดียว

เมื่อมอเตอร์ขับเคลื่อนปั๊ม ของไหลจะถูกดึงออกจากอ่างเก็บน้ำและเพิ่มแรงดันก่อนที่จะถูกส่งไปยังท่อจ่ายของระบบ วาล์วระบายทำหน้าที่เป็นเพดานนิรภัย ป้องกันไม่ให้แรงดันเกินระดับการออกแบบของระบบ — โดยทั่วไปจะอยู่ระหว่าง 150 บาร์ (2,175 psi) และ 350 บาร์ (5,075 psi) สำหรับ HPU อุตสาหกรรม แม้ว่าหน่วยเฉพาะทางจะสามารถเข้าถึงแรงดันได้ถึง 700 บาร์หรือสูงกว่านั้น หากความต้องการแอคชูเอเตอร์ลดลง ปั๊มชดเชยแรงดันจะลดเอาต์พุตโดยอัตโนมัติ ช่วยประหยัดพลังงานและลดการสร้างความร้อน

ที่ reservoir in a Hydraulic Power Unit serves more than simple storage. It allows entrained air to separate from the fluid, dissipates heat, and provides a gravity-assisted return flow. Reservoir volume is typically sized at สองถึงสามเท่าของอัตราการไหลต่อนาทีของปั๊ม — ดังนั้นปั๊ม 20 ลิตร/นาทีจะจับคู่กับอ่างเก็บน้ำขนาด 40–60 ลิตรเป็นค่าพื้นฐาน โหลดความร้อนที่มากขึ้นหรือการใช้งานรอบการทำงานสูงจะผลักดันอัตราส่วนดังกล่าวให้สูงขึ้น

หน่วยกำลังไฮดรอลิกสมัยใหม่มีการใช้มอเตอร์ขับเคลื่อนแบบปรับความเร็วได้ (VSD) มากขึ้น ด้วยการจับคู่ความเร็วของมอเตอร์กับความต้องการของระบบจริง HPU ที่ติดตั้ง VSD จึงสามารถลดการใช้พลังงานลงได้ 30 ถึง 60 เปอร์เซ็นต์ เปรียบเทียบกับหน่วยความเร็วคงที่ที่ทำงานที่ความดันคงที่ สำหรับโรงงานที่ใช้ระบบไฮดรอลิกหลายกะต่อวัน จะช่วยประหยัดต้นทุนการดำเนินงานได้อย่างมากตลอดอายุการใช้งานของเครื่องจักร

ส่วนประกอบสำคัญที่พบในหน่วยพลังงานไฮดรอลิก

• อ่างเก็บน้ำ: กักเก็บของเหลว ช่วยให้สามารถแยกอากาศ และช่วยจัดการความร้อน
• ปั๊ม: แปลงพลังงานกลเป็นการไหลและความดันของของไหล - ประเภทเกียร์ ใบพัด หรือลูกสูบ ขึ้นอยู่กับความต้องการด้านแรงดันและการไหล
• ผู้เสนอญัตติสำคัญ: มอเตอร์ไฟฟ้าหรือเครื่องยนต์ที่ขับเคลื่อนเพลาปั๊ม
• วาล์วระบายความดัน: เปิดเพื่อเปลี่ยนทิศทางการไหลส่วนเกินกลับไปยังถังเมื่อแรงดันของระบบเกินจุดที่ตั้งไว้
• ชุดตัวกรอง: ขจัดการปนเปื้อนของอนุภาค โดยทั่วไปจะมีขนาด 10–25 ไมครอนสำหรับงานอุตสาหกรรมมาตรฐาน
• เครื่องแลกเปลี่ยนความร้อน (อุปกรณ์เสริม): ระบายความร้อนด้วยอากาศหรือระบายความร้อนด้วยน้ำซึ่งรักษาอุณหภูมิของของเหลวให้อยู่ในช่วงการทำงานที่แนะนำ ซึ่งปกติคือ 40–60 °C
• เครื่องมือวัด: เกจวัดความดัน เซ็นเซอร์อุณหภูมิ ตัวแสดงระดับ และตัวแสดงแรงดันต่างของตัวกรอง ช่วยให้ผู้ปฏิบัติงานมองเห็นได้แบบเรียลไทม์

กฎของปาสคาล: ฟิสิกส์เบื้องหลังระบบไฮดรอลิกทุกระบบ

เบลส ปาสกาลได้กำหนดหลักการของเขาขึ้นในศตวรรษที่ 17 และยังคงเป็นฟิสิกส์พื้นฐานของระบบไฮดรอลิกทุกระบบที่ใช้งานอยู่ในปัจจุบัน กฎหมายระบุว่า: แรงดันที่กระทำที่ใดก็ตามในของไหลที่ไม่สามารถอัดตัวได้ที่ถูกจำกัดจะถูกส่งผ่านอย่างเท่าเทียมกันและไม่ลดลงในทุกทิศทางทั่วทั้งของไหล

ในทางปฏิบัติ หมายความว่าปั๊มและมอเตอร์ขนาดเล็กสามารถสร้างแรงดันในท่อได้มากพอที่จะขับเคลื่อนกระบอกสูบโดยมีพื้นที่หน้ากว้างกว่าหลายร้อยเท่า ลองพิจารณาตัวอย่างพื้นฐาน: ปั๊มส่งของเหลวที่ 200 บาร์ (20 MPa) กระบอกสูบที่มีเส้นผ่านศูนย์กลางรูเจาะ 100 มม. มีพื้นที่ลูกสูบประมาณ 78.5 ตร.ซม. แรงที่ส่งออกเท่ากับแรงดันคูณด้วยพื้นที่ — 20 MPa × 78.5 ซม.² = 157,000 N หรือแรงผลักประมาณ 16 ตัน . กระบอกนั้นอาจมีน้ำหนักเพียง 15 กก. และพอดีกับพื้นที่ที่เล็กกว่ากระเป๋าเดินทางติดตัว

อัตราส่วนแรงต่อขนาดนี้ไม่มีใครเทียบได้กับทางเลือกแบบนิวแมติกหรือระบบเครื่องกลไฟฟ้าที่โหลดเท่ากัน ตัวกระตุ้นเชิงเส้นไฟฟ้าที่ได้รับการจัดอันดับในทำนองเดียวกันจะต้องมีชุดมอเตอร์และกระปุกเกียร์ที่หนักกว่าและใหญ่กว่ามาก กระบอกสูบนิวแมติกที่ทำงานที่แรงดันอากาศทั่วไป (6-8 บาร์) จะต้องมีเส้นผ่านศูนย์กลางของรูที่ใหญ่กว่าหลายเท่าเพื่อให้ได้แรงเอาท์พุตเท่าเดิม ข้อได้เปรียบด้านความหนาแน่นของไฮดรอลิกส์คือสาเหตุที่รถขุด เครื่องฉีดพลาสติก ระบบควบคุมการบินของเครื่องบิน และเครื่องอัดไฮดรอลิกยังคงขับเคลื่อนด้วยระบบไฮดรอลิกมานานหลายทศวรรษ หลังจากที่ทางเลือกทางไฟฟ้ากลายมาใช้งานได้สำหรับงานเบา

ประเภทของปั๊มไฮดรอลิกและวิธีสร้างแรงดัน

ที่ pump is the only active energy-conversion component in a hydraulic circuit. Its job is straightforward: create flow. Pressure only develops when that flow encounters resistance — from actuator loads, valve restrictions, or line friction. Understanding pump types clarifies a lot about system performance and design choices.

ปั๊มเกียร์

ปั๊มเกียร์ภายนอกเป็นปั๊มไฮดรอลิกที่ง่ายที่สุดและคุ้มค่าที่สุด เฟืองตาข่ายสองตัวหมุนอยู่ภายในตัวเรือนที่มีพิกัดความเผื่อต่ำ ของไหลจะเติมช่องว่างระหว่างฟันเฟืองที่ด้านทางเข้า และถูกพาไปรอบๆ ขอบตัวเรือน และถูกบีบออกที่ด้านทางออกเมื่อฟันประกบกันอีกครั้ง ปั๊มเกียร์เป็นอุปกรณ์ที่มีการเคลื่อนที่คงที่ โดยจะมีปริมาตรเท่ากันต่อรอบโดยไม่คำนึงถึงแรงดัน พวกเขาทำงานได้อย่างน่าเชื่อถือจนถึงประมาณ 250 บาร์ และมีการใช้กันอย่างแพร่หลายในเครื่องจักรกลการเกษตร เครื่องแยกท่อนซุง และอุปกรณ์เคลื่อนที่ซึ่งต้นทุนและความเรียบง่ายมีความสำคัญที่สุด

ปั๊มใบพัด

ปั๊มใบพัดใช้ใบพัดแบบสปริงโหลดหรือแรงดันซึ่งเลื่อนเข้าและออกจากช่องในโรเตอร์ที่กำลังหมุน ขณะที่โรเตอร์หมุนอยู่ภายในวงแหวนลูกเบี้ยวประหลาด ห้องระหว่างใบพัดจะขยายตัวที่ด้านทางเข้า (ดึงของเหลว) และหดตัวที่ด้านทางออก (ขับของเหลว) ปั๊มใบพัดให้การไหลที่นุ่มนวลกว่าและมีเสียงรบกวนต่ำกว่าปั๊มเกียร์ และพบได้ทั่วไปในเครื่องมือกลและแท่นพิมพ์ทางอุตสาหกรรมที่ทำงานที่ สูงถึง 175 บาร์ .

ปั๊มลูกสูบ

ปั๊มลูกสูบแนวแกนและแนวรัศมีเป็นกลไกประสิทธิภาพสูงของระบบไฮดรอลิกทางอุตสาหกรรมและระบบไฮดรอลิกเคลื่อนที่ ลูกสูบหลายตัวที่จัดเรียงไว้รอบๆ เพลากลางจะตอบสนองในขณะที่เพลาหมุน โดยดึงของไหลเข้ามาที่จังหวะกรรเชียงและไล่ออกในจังหวะไปข้างหน้า ปั๊มลูกสูบตามแนวแกนแบบแปรผันสามารถปรับเอาท์พุตได้โดยการเปลี่ยนมุมแผ่นสวอช ทำให้เหมาะสำหรับวงจรตรวจจับโหลดและชดเชยแรงดัน พวกเขาทำงานได้อย่างน่าเชื่อถือที่ 350–500 บาร์ และนำเสนอประสิทธิภาพเชิงปริมาตรที่สูงกว่า 95 เปอร์เซ็นต์ เป็นตัวเลือกมาตรฐานสำหรับรถขุด เครื่องฉีดพลาสติก และการติดตั้งชุดจ่ายกำลังไฮดรอลิกที่ต้องการการควบคุมที่แม่นยำ

วาล์วไฮดรอลิก: การควบคุมทิศทาง ความดัน และการไหล

วาล์วควบคุมสิ่งที่เกิดขึ้นระหว่างหน่วยกำลังไฮดรอลิกและแอคชูเอเตอร์ โดยจะพิจารณาว่าแอคชูเอเตอร์ตัวใดรับการไหล แรงดันเท่าใด และในอัตราเท่าใด หากไม่มีวาล์ว ระบบไฮดรอลิกจะไม่สามารถควบคุมได้ เป็นเพียงแรงที่ไม่มีการบังคับทิศทาง

วาล์วควบคุมทิศทาง

วาล์วควบคุมทิศทาง (DCV) จะส่งของเหลวที่มีแรงดันไปยังพอร์ตที่ต้องการของกระบอกสูบหรือมอเตอร์ วาล์วทิศทาง 4/3 — สี่พอร์ต สามตำแหน่ง — เป็นวาล์วชนิดที่ใช้กันทั่วไปในระบบไฮดรอลิกทางอุตสาหกรรม ในตำแหน่งกึ่งกลาง (เป็นกลาง) การไหลสามารถปิดกั้น ส่งตรงไปยังถัง หรือปล่อยให้ลอยได้ ขึ้นอยู่กับการกำหนดค่าศูนย์กลางที่เลือก สวิตช์ DCV ที่ทำงานด้วยโซลินอยด์เข้า 15–50 มิลลิวินาที ทำให้เหมาะสำหรับรอบอัตโนมัติที่รวดเร็วและทำซ้ำได้ DCV ตามสัดส่วนจะปรับตำแหน่งสปูลอย่างต่อเนื่อง ทำให้สามารถควบคุมความเร็วได้อย่างราบรื่น แทนที่จะเปิด/ปิดอย่างกะทันหัน

วาล์วควบคุมความดัน

รีลีฟวาล์วจะตั้งค่าเพดานแรงดันสูงสุดของระบบ วาล์วลดขนาดจะรักษาแรงดันที่ต่ำกว่าและคงที่ในวงจรทุติยภูมิ วาล์วซีเควนซ์จะกระตุ้นแอคชูเอเตอร์ตัวที่สองหลังจากที่วงจรแรกถึงแรงดันที่ตั้งไว้เท่านั้น ซึ่งมีประโยชน์ในการจับยึดและการขึ้นรูปลำดับ วาล์วถ่วงดุลจะรับภาระในตำแหน่งโดยต้องใช้แรงดันนำร่องขั้นต่ำก่อนที่จะปล่อยให้แอคทูเอเตอร์ลดระดับลง เพื่อป้องกันการเคลื่อนตัวลงภายใต้แรงโน้มถ่วงที่ไม่สามารถควบคุมได้

วาล์วควบคุมการไหล

วาล์วควบคุมการไหลจะจำกัดการไหลของของไหลเพื่อควบคุมความเร็วของแอคชูเอเตอร์ วาล์วเข็มที่เรียบง่ายสร้างช่องที่ปรับได้ ตัวควบคุมการไหลที่ชดเชยแรงดันจะรักษาอัตราการไหลให้คงที่โดยไม่คำนึงถึงการเปลี่ยนแปลงของโหลด — หากโหลดเพิ่มขึ้นและความดันของระบบเพิ่มขึ้น ตัวชดเชยจะปรับโดยอัตโนมัติเพื่อให้การไหล (และความเร็วของแอคทูเอเตอร์) คงที่ สิ่งนี้มีความสำคัญอย่างยิ่งในการใช้งาน เช่น แกนป้อนกระดาษหรือตัวขับเคลื่อนสายพานลำเลียง ซึ่งความเร็วสม่ำเสมอมีความสำคัญโดยไม่คำนึงถึงความผันผวนของโหลด

แอคทูเอเตอร์ไฮดรอลิก: เปลี่ยนแรงดันของเหลวให้เป็นงาน

แอคทูเอเตอร์คือจุดที่พลังงานไฮดรอลิกกลายเป็นงานทางกลที่มีประโยชน์ สองประเภทหลักครอบคลุมการใช้งานส่วนใหญ่: แอคชูเอเตอร์เชิงเส้น (กระบอกสูบ) และแอคชูเอเตอร์แบบหมุน (มอเตอร์ไฮดรอลิก)

กระบอกไฮดรอลิก

กระบอกไฮดรอลิกแปลงแรงดันของเหลวเป็นแรงและการเคลื่อนที่เชิงเส้น ของเหลวที่มีแรงดันจะเข้าสู่ปลายฝาครอบ โดยดันลูกสูบและยืดก้านออก ในการถอยกลับ ของไหลจะเข้าสู่ปลายก้าน เนื่องจากก้านครอบครองส่วนหนึ่งของพื้นที่ปลายก้าน แรงดึงจะเกินแรงดึงกลับเสมอ ที่ความดันเดียวกัน — ข้อพิจารณาในการออกแบบที่ต้องคำนึงถึงในการจับยึด การขึ้นรูป และการยก

ประเภทกระบอกสูบประกอบด้วยกระบอกสูบแบบผูก (บำรุงรักษาง่าย มีจำหน่ายในขนาดรูมาตรฐานตั้งแต่ 25 มม. ถึง 200 มม.) กระบอกสูบแบบเชื่อม (ขนาดกะทัดรัด อัตราแรงดันที่สูงกว่า) และกระบอกสูบแบบเหลื่อม (หลายขั้นซ้อนกันสำหรับช่วงชักยาวในความยาวยุบสั้น ซึ่งพบได้ทั่วไปในรถดัมพ์และรถพ่วงแบบดั๊มพ์) กระบอกสูบสำหรับงานหนักที่ใช้ในเครื่องอัดไฮดรอลิกจะจัดการเป็นประจำ กองกำลังเกิน 500 ตัน .

มอเตอร์ไฮดรอลิก

มอเตอร์ไฮดรอลิกจะแปลงการไหลของของไหลและแรงดันให้เป็นการเคลื่อนที่แบบหมุนอย่างต่อเนื่อง มอเตอร์เกียร์ มอเตอร์ใบพัด และมอเตอร์ลูกสูบสะท้อนการออกแบบของปั๊ม แต่ทำงานในการแปลงพลังงานย้อนกลับ มอเตอร์ลูกสูบเรเดียลแรงบิดสูงและความเร็วต่ำถูกนำมาใช้ในระบบขับเคลื่อนล้อ กว้าน และระบบขับเคลื่อนสายพานลำเลียง ซึ่งการมีเพศสัมพันธ์โดยตรงกับโหลดช่วยลดการทำงานของกระปุกเกียร์ มอเตอร์ล้อบนรถบรรทุกขนแร่ขนาดใหญ่อาจส่งมอบได้ แรงบิดมากกว่า 10,000 นิวตันเมตร จากแพ็คเกจที่พอดีกับดุมล้อนั่นเอง

น้ำมันไฮดรอลิก: เหตุใดจึงมีความสำคัญมากกว่าที่คนส่วนใหญ่ตระหนัก

น้ำมันไฮดรอลิกไม่ได้เป็นเพียงตัวกลางที่รับแรงดันเท่านั้น แต่ยังเป็นสารหล่อลื่นสำหรับปั๊ม วาล์ว และแอคชูเอเตอร์ทุกตัวในวงจรไปพร้อมๆ กัน การเลือกส่งผลโดยตรงต่อประสิทธิภาพของระบบ อายุการใช้งานของส่วนประกอบ และความเสี่ยงต่อความล้มเหลว การใช้ของไหลผิดหรือปล่อยให้ของไหลดีๆ เสื่อมสภาพ เป็นหนึ่งในสาเหตุหลักของความล้มเหลวของระบบไฮดรอลิกในภาคสนาม

น้ำมันแร่จากน้ำมันแร่ (เกรด ISO VG 46 และ ISO VG 68 เป็นเกรดที่ใช้กันมากที่สุด) ใช้ในระบบไฮดรอลิกอุตสาหกรรมและระบบไฮดรอลิกเคลื่อนที่ส่วนใหญ่ ให้การหล่อลื่นที่ดีเยี่ยม เสถียรภาพทางความร้อนที่ดี และมีจำหน่ายในเชิงพาณิชย์อย่างกว้างขวาง ISO VG 46 เป็นตัวเลือกเริ่มต้นสำหรับการติดตั้ง HPU อุตสาหกรรมส่วนใหญ่ที่ทำงานที่อุณหภูมิแวดล้อมระหว่าง 20–50 °C

ในการใช้งานใกล้กับเปลวไฟ พื้นผิวที่ร้อน หรือในสภาพแวดล้อมที่มีความเสี่ยงจากไฟไหม้เป็นข้อกังวลด้านกฎระเบียบ — โรงงานเหล็ก การหล่อโลหะ การทำเหมืองใต้ดิน — กำหนดให้ของเหลวทนไฟ ตัวเลือกประกอบด้วยส่วนผสมของน้ำ-ไกลคอล (HFC), ฟอสเฟตเอสเทอร์ (HFD) และของเหลวจากพืชที่ย่อยสลายได้ทางชีวภาพ แต่ละประเภทมาพร้อมกับข้อกำหนดความเข้ากันได้เฉพาะสำหรับซีล สารเคลือบ และโลหะ ตัวอย่างเช่น ของเหลวฟอสเฟตเอสเทอร์โจมตีซีลโพลียูรีเทน และต้องมีการชะล้างและเปลี่ยนซีลทั้งระบบเมื่อเปลี่ยนจากน้ำมันแร่

การปนเปื้อนของของไหลทำให้เกิดความล้มเหลวของระบบไฮดรอลิกประมาณ 70–80 เปอร์เซ็นต์ การปนเปื้อนของอนุภาค เช่น เศษโลหะที่สึกหรอ สิ่งสกปรกที่กินเข้าไป ทรายหล่อ ทำหน้าที่เป็นสารกัดกร่อนในระยะห่างของปั๊มและวาล์วที่มีหน่วยเป็นไมครอน รหัสความสะอาดของ ISO (ISO 4406) จำแนกระดับการปนเปื้อนตามจำนวนอนุภาคต่อมิลลิลิตรในสามขนาด ผู้ผลิตปั๊มลูกสูบส่วนใหญ่ต้องการความสะอาดของของไหล ISO 16/14/11 หรือดีกว่า เพื่อรักษาความถูกต้องของการรับประกัน การบรรลุและรักษาระดับนั้นต้องใช้ตัวกรองแบบท่อส่งกลับที่มีประสิทธิภาพสูง ตัวกรองท่อระบายอากาศที่จุดเติมในอ่างเก็บน้ำ และโปรแกรมเก็บตัวอย่างน้ำมันเป็นประจำ

วงจรไฮดรอลิกที่สมบูรณ์ทำงานอย่างไรทีละขั้นตอน

การติดตามของไหลผ่านวงจรการทำงานที่สมบูรณ์ทำให้ปฏิสัมพันธ์ระหว่างส่วนประกอบทั้งหมดชัดเจน ข้อมูลต่อไปนี้จะอธิบายเกี่ยวกับระบบไฮดรอลิกอุตสาหกรรมแบบเปิดตรงกลางที่ขับเคลื่อนโดยหน่วยกำลังไฮดรอลิกที่ขับเคลื่อนกระบอกสูบแบบสองทาง

1. ของไหลที่เหลืออยู่ในอ่างเก็บน้ำ ที่ HPU motor is off. Fluid sits in the tank at atmospheric pressure, conditioned and filtered from the previous cycle.
2. มอเตอร์สตาร์ท ปั๊มดึงของเหลว ที่ electric motor drives the pump shaft. The pump creates a low-pressure zone at its inlet, drawing fluid through the suction strainer and into the pump housing.
3. ปั๊มเพิ่มแรงดันในท่อจ่าย ที่ pump displaces fluid into the pressure line. Because the directional valve is in its neutral (center) position, flow circulates back to tank through the unloaded center passage at low pressure — minimizing energy consumption during standby.
4. ผู้ปฏิบัติงานหรือระบบควบคุมจะส่งสัญญาณวาล์วควบคุมทิศทาง โซลินอยด์จะเลื่อนแกนวาล์ว โดยเชื่อมต่อสายจ่ายปั๊มเข้ากับพอร์ตปลายฝาปิดกระบอกสูบ และเชื่อมต่อพอร์ตปลายก้านเข้ากับท่อส่งกลับ
5. กระบอกสูบยืดออกภายใต้ภาระ ของเหลวที่มีแรงดันเข้าสู่ปลายฝาครอบ ทำให้เกิดแรงที่หน้าลูกสูบ กระบอกสูบขยายออก โดยไล่ของเหลวจากปลายก้านกลับผ่านวาล์วและเข้าสู่ท่อส่งกลับ
6. แรงดันของระบบเพิ่มขึ้นเพื่อให้เป็นไปตามความต้านทานโหลด หากโหลดหนัก แรงดันของระบบจะเพิ่มขึ้นจนกว่าแรงจะสมดุล หากความต้องการเกินจุดที่กำหนดของวาล์วระบาย วาล์วระบายจะเปิดและเปลี่ยนทิศทางการไหลส่วนเกินไปยังถัง เพื่อป้องกันแรงดันเกิน
7. ของเหลวไหลกลับผ่านตัวกรองและเครื่องแลกเปลี่ยนความร้อน ของไหลที่ไหลกลับจากแอคชูเอเตอร์จะผ่านตัวกรองท่อส่งคืน เพื่อขจัดสิ่งปนเปื้อนที่ได้รับระหว่างรอบการทำงาน หากติดตั้งเครื่องแลกเปลี่ยนความร้อน อุณหภูมิของเหลวจะถูกจัดการที่นี่
8. ของไหลกลับคืนสู่แหล่งกักเก็บ วงจรซ้ำ ของเหลวที่ผ่านการปรับสภาพจะกลับเข้าสู่อ่างเก็บน้ำอีกครั้ง อากาศจะถูกแยกออก และของเหลวก็พร้อมสำหรับความต้องการครั้งต่อไป

ระบบไฮดรอลิกแบบเปิดศูนย์เทียบกับระบบไฮดรอลิกแบบปิดกลาง

ที่ terms open-center and closed-center describe what happens to flow when all directional valves are in their neutral (unactuated) position. This distinction has significant consequences for system efficiency, response, and design complexity.

ระบบเปิดศูนย์

ในระบบเปิดตรงกลาง การไหลของปั๊มจะหมุนเวียนกลับไปยังอ่างเก็บน้ำผ่านทางเดินตรงกลางเปิดของวาล์วปรับทิศทางเมื่อไม่มีการใช้แอคชูเอเตอร์ ปั๊มทำงานที่แรงดันต่ำในโหมดสแตนด์บาย ช่วยลดการสร้างความร้อนและการสึกหรอของปั๊ม ปั๊มเกียร์แบบดิสเพลสเมนต์คงที่เหมาะอย่างยิ่งกับวงจรเปิดตรงกลาง นี่คือสถาปัตยกรรมที่โดดเด่นในรถแทรกเตอร์เพื่อการเกษตร รถยก และอุปกรณ์เคลื่อนที่ที่เรียบง่ายกว่า

ระบบศูนย์ปิด

ในระบบศูนย์กลางปิด พอร์ตวาล์วทั้งหมดจะถูกบล็อกในตำแหน่งที่เป็นกลาง ปั๊มจะต้องมีการเคลื่อนที่แบบแปรผัน (หรือใช้ตัวสะสม) เพื่อหลีกเลี่ยงการชะล้างที่แรงดันเต็มที่กับพอร์ตที่ถูกบล็อก ปั๊มลูกสูบแปรผันแบบชดเชยแรงดันเป็นการจับคู่มาตรฐาน โดยจะลดระยะการไหลจนเกือบเป็นศูนย์เมื่อไม่มีความต้องการแอคชูเอเตอร์ โดยจะรักษาแรงดันที่ตั้งไว้โดยใช้ต้นทุนพลังงานน้อยที่สุด ระบบศูนย์ปิดรองรับแอคทูเอเตอร์อิสระหลายตัวที่ทำงานพร้อมกันที่แรงดันต่างกัน ทำให้เป็นมาตรฐานในเครื่องจักรอุตสาหกรรมที่ซับซ้อน ระบบทดสอบเซอร์โวไฮดรอลิก และการออกแบบหน่วยกำลังไฮดรอลิกขั้นสูงสำหรับระบบอัตโนมัติในการผลิต

การใช้งานจริงที่ขึ้นอยู่กับระบบไฮดรอลิก

ที่ diversity of hydraulic applications reflects the technology's unique combination of high force density, controllability, and reliability in harsh environments.

อุปกรณ์ก่อสร้างและขนย้ายดิน

รถขุดขนาด 30 ตันอาจมีวงจรไฮดรอลิกที่ควบคุมอย่างอิสระตั้งแต่ห้าวงจรขึ้นไป ได้แก่ บูม แขน ถัง การแกว่ง และระยะเคลื่อนที่ ทั้งหมดนี้จ่ายโดย HPU หนึ่งหรือสองตัวทำให้เกิดการไหลรวมกันของ มากกว่า 400 ลิตร/นาที ที่ 350 บาร์ . ระบบไฮดรอลิกช่วยให้ผู้ปฏิบัติงานสามารถแกว่งโครงสร้างส่วนบนไปพร้อมๆ กันในขณะที่ลดบูมและงอบุ้งกี๋ ซึ่งเป็นการเคลื่อนไหวแบบสามแกนที่ประสานกันซึ่งแทบจะเป็นไปไม่ได้เลยด้วยการเชื่อมโยงทางกล รถตีนตะขาบตีนตะขาบ รถตักล้อยาง รถเกรดเดอร์ และรถบดหินไฮดรอลิก ล้วนขึ้นอยู่กับหลักการไฮดรอลิกหลักเดียวกัน

เครื่องอัดและขึ้นรูปอุตสาหกรรม

เครื่องปั๊มโลหะ ค้อนตี เครื่องอัดแบบลึก และเครื่องอัดขึ้นรูปด้วยยาง ล้วนอาศัยระบบไฮดรอลิกในการสร้างแรงหลัก อาจมีการพัฒนาเครื่องอัดไฮดรอลิกขนาดใหญ่ 80,000 กิโลนิวตัน (8,000 ตัน) ของกำลังขึ้นรูป หน่วยกำลังไฮดรอลิกสำหรับการกดดังกล่าวเป็นการติดตั้งที่สำคัญ ซึ่งมักจะประกอบด้วยปั๊มหลายตัวที่มีพิกัดมอเตอร์รวมกันเกิน 1,000 กิโลวัตต์ แต่ความเร็วและแรงในการกดชักสามารถควบคุมได้ด้วยความแม่นยำระดับมิลลิเมตรผ่านวงจรวาล์วตามสัดส่วนแบบเซอร์โว

เครื่องฉีดพลาสติก

เครื่องฉีดขึ้นรูปแบบไฮดรอลิกทั่วไปใช้ HPU ส่วนกลางเพื่อจ่ายกำลังในการจับยึด การฉีด การหมุนของสกรู และลำดับการดีดออก เครื่องจักรใช้แรงจับยึดขนาด 1,000 ตันต้องใช้ระบบไฮดรอลิกที่สามารถสร้างแรงนั้นซ้ำๆ ในรอบเวลาสั้นเพียง 10–15 วินาที HPU ของปั๊มแบบเปลี่ยนตำแหน่งได้พร้อมแกนฉีดของเซอร์โววาล์ว ให้การผสมผสานระหว่างแรงจับยึดสูงและโปรไฟล์ความเร็วการฉีดที่แม่นยำ ซึ่งต้องการคุณภาพชิ้นส่วนพลาสติกสมัยใหม่

ระบบการบินและอวกาศและอากาศยาน

เครื่องบินพาณิชย์ใช้ระบบไฮดรอลิกทำงานที่ 3,000–5,000 psi (207–345 บาร์) เพื่อจ่ายพลังงานให้กับพื้นผิวควบคุมการบิน แลนดิ้งเกียร์ เบรกล้อ และระบบกลับแรงขับ เครื่องบินโบอิ้ง 737 มีระบบไฮดรอลิกอิสระสามระบบซึ่งมีความจุของเหลวรวมประมาณ 90 ลิตร สถาปัตยกรรมสำรองทำให้มั่นใจได้ว่าไม่มีความล้มเหลวแม้แต่ครั้งเดียวที่จะทำให้เครื่องบินขาดพลังงานไฮดรอลิกไปยังพื้นผิวที่สำคัญ HPU ของเครื่องบิน (เรียกว่าชุดส่งกำลังไฮดรอลิกในการบิน) ใช้ปั๊มที่ขับเคลื่อนด้วยเครื่องยนต์ ปั๊มมอเตอร์ไฟฟ้า และกังหันอากาศแบบ Ram เป็นแหล่งสำรอง

การใช้งานนอกชายฝั่งและทางทะเล

สารป้องกันการระเบิดใต้ทะเล (BOP) บนบ่อน้ำมันและก๊าซใช้ตัวสะสมไฮดรอลิกที่ชาร์จล่วงหน้าเพื่อปิดองค์ประกอบการปิดผนึกแบบ ram และ annular ขนาดใหญ่ในกรณีฉุกเฉิน ระบบไฮดรอลิกบนเครนนอกชายฝั่ง กว้านจอดเรือ และเครื่องปรับแรงตึงท่อทำงานในสเปรย์เกลือ การสั่นสะเทือน และอุณหภูมิสุดขั้วซึ่งจะทำให้ทางเลือกทางไฟฟ้าเสื่อมคุณภาพอย่างรวดเร็ว ลักษณะการหล่อลื่นในตัวเองของของไหลไฮดรอลิกและความทนทานของส่วนประกอบไฮดรอลิกต่อโหลดกระแทก ทำให้ระบบไฮดรอลิกส์เป็นทางเลือกเดียวที่ใช้งานได้จริงในสภาพแวดล้อมเหล่านี้

ข้อผิดพลาดทั่วไปของระบบไฮดรอลิกและวิธีการวินิจฉัย

แม้แต่ระบบไฮดรอลิกที่ได้รับการดูแลอย่างดีก็ยังเกิดข้อผิดพลาดได้ การรู้ว่าอาการใดที่ชี้ไปที่สาเหตุของปัญหาจะทำให้เวลาในการแก้ไขปัญหาสั้นลงอย่างมาก

ประสิทธิภาพของแอคชูเอเตอร์ช้าหรืออ่อนแอ

หากกระบอกสูบยืดออกช้าๆ หรือมอเตอร์ทำงานต่ำกว่าความเร็วที่กำหนด ให้ตรวจสอบการไหลเอาท์พุตและแรงดันของปั๊มก่อน ปั๊มเกียร์ที่สึกหรออาจสูญเสีย 15–25 เปอร์เซ็นต์ของอัตราการไหลที่กำหนด ผ่านการรั่วไหลภายในก่อนที่ผู้ปฏิบัติงานจะสังเกตเห็นอาการที่ชัดเจน ค่าเกจวัดความดันที่อ่านได้ต่ำกว่าจุดที่ตั้งไว้ของวาล์วระบายแรงดันภายใต้ภาระ บ่งชี้ว่าปั๊มสึกหรอหรือวาล์วระบายเปิดบางส่วน การรั่วไหลภายในกระบอกสูบ (บายพาสซีลลูกสูบ) ทำให้เกิดการคืบภายใต้ภาระต่อเนื่อง — ทดสอบได้โดยใช้แรงดันเต็มที่และวัดว่ากระบอกสูบเคลื่อนตัวโดยที่วาล์วควบคุมทิศทางถูกบล็อกอยู่หรือไม่

การสร้างความร้อนมากเกินไป

อุณหภูมิในการทำงานที่สูงกว่า 60–70 °C จะเร่งการเสื่อมสภาพของของเหลว การเสื่อมสภาพของซีล และการสึกหรอของปั๊ม สาเหตุที่พบบ่อย ได้แก่ วาล์วระบายที่ตั้งไว้ใกล้กับแรงดันใช้งานมากเกินไป (ทำให้เกิดการเทการไหลส่วนเกินอย่างต่อเนื่อง) ตัวแลกเปลี่ยนความร้อนที่ถูกบล็อกหรือมีขนาดเล็กเกินไป ปริมาตรอ่างเก็บน้ำไม่เพียงพอ หรือของเหลวที่ปนเปื้อนและมีความหนืดลดลง ระบบที่ทำงานร้อนอย่างต่อเนื่องจะใช้ชุดซีลในช่วงเสี้ยวหนึ่งของอายุการใช้งานปกติ

การทำงานของปั๊มที่มีเสียงดัง

การเกิดโพรงอากาศ — การก่อตัวและการยุบตัวของฟองไอในช่องทางเข้าของปั๊ม — ทำให้เกิดเสียงกรุ๊งกริ๊งหรือเสียงบดที่โดดเด่น และทำให้เกิดการกัดเซาะอย่างรุนแรงต่อภายในของปั๊ม เกิดจากท่อดูดที่จำกัด, ตัวกรองการดูดอุดตัน, ของเหลวที่เย็นและหนืดเกินไป หรือระดับอ่างเก็บน้ำต่ำเกินไป การเติมอากาศโดยที่อากาศถูกดูดเข้าไปในซีลเพลาที่รั่วหรืออุปกรณ์ดูดที่หลวม ทำให้เกิดเสียงหอนหรือฟองที่ดังขึ้นในอ่างเก็บน้ำ ต้องแก้ไขทั้งสองเงื่อนไขทันทีเพื่อหลีกเลี่ยงการทำลายปั๊ม

การรั่วไหลภายนอก

การรั่วไหลของน้ำมันไฮดรอลิกเป็นทั้งปัญหาการปฏิบัติงานและเป็นอันตรายต่อสิ่งแวดล้อมและไฟไหม้ การรั่วของข้อต่อมักเกิดจากการประกอบที่ไม่เหมาะสม เช่น การเชื่อมต่อเกลียวที่มีแรงบิดเกินหรือแรงบิดต่ำกว่า หน้าซีลที่เสียหาย หรือรูปแบบเกลียวที่ไม่ถูกต้อง (เช่น การผสม NPT และ BSP) การรั่วไหลของซีลก้านสูบบ่งชี้ว่าซีลก้านสูบชำรุดหรือชำรุด พื้นผิวก้านมีรอยเปื้อน หรือมีการโหลดด้านข้างมากเกินไปบนก้าน ในแต่ละกรณี การซ่อมแซมจะดำเนินการทันทีเมื่อมีการระบุแหล่งที่มาอย่างถูกต้อง

แนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษาระบบไฮดรอลิก

ที่ majority of hydraulic system failures are preventable with structured maintenance. The following practices, applied consistently, will extend component life and reduce unplanned downtime.

• การเก็บตัวอย่างและการวิเคราะห์น้ำมัน: เก็บตัวอย่างของเหลวจากจุดที่กระแสน้ำปั่นป่วนในวงจรทุกๆ 500–1,000 ชั่วโมงการทำงาน การวิเคราะห์ในห้องปฏิบัติการรายงานจำนวนอนุภาค ความหนืด ปริมาณน้ำ เลขกรด และการสึกหรอของธาตุโลหะ ผลลัพธ์ที่ได้รับความนิยมจากตัวอย่างหลายตัวอย่างจะตรวจพบปัญหาก่อนที่จะทำให้เกิดความล้มเหลว
• การเปลี่ยนตัวกรองตามกำหนดเวลา: ปฏิบัติตามระยะเวลาของผู้ผลิต หรือควรเปลี่ยนตัวกรองตามเงื่อนไขของตัวบ่งชี้แรงดันแตกต่าง ตัวบ่งชี้ทางเบี่ยงที่โผล่ออกมาหมายความว่าของเหลวที่ปนเปื้อนไหลเวียนโดยไม่ได้กรอง ซึ่งเป็นเหตุการณ์ร้ายแรงที่ต้องมีการตรวจสอบสาเหตุที่แท้จริง
• การบำรุงรักษาระดับอ่างเก็บน้ำและช่องระบายอากาศ: ตรวจสอบระดับรายวันบนเครื่องจักรที่มีรอบการทำงานสูง เปลี่ยนตัวกรองช่องระบายอากาศในอ่างเก็บน้ำตามกำหนดเวลาของผู้ผลิต - ช่องระบายอากาศที่อุดตันจะสร้างสุญญากาศในอ่างเก็บน้ำซึ่งช่วยในการเกิดโพรงอากาศ เครื่องช่วยหายใจส่วนใหญ่ควรเปลี่ยนทุกครั้ง 1,000–2,000 ชั่วโมง ในสภาพแวดล้อมอุตสาหกรรมปกติ
• ข้อต่อและการจัดตำแหน่งมอเตอร์: การวางแนวที่ไม่ตรงระหว่างมอเตอร์ HPU และปั๊มทำให้เกิดแรงด้านข้างในแนวรัศมีบนแบริ่งเพลาปั๊ม ซึ่งไม่ได้ออกแบบมาสำหรับมอเตอร์ดังกล่าว การวางแนวขนานที่คลาดเคลื่อนเพียง 0.1 มม. ก็สามารถลดอายุการใช้งานของตลับลูกปืนลงได้ครึ่งหนึ่ง แนวทางปฏิบัติที่ดีที่สุดคือการจัดตำแหน่งเลเซอร์ระหว่างการติดตั้งและหลังการเปลี่ยนมอเตอร์หรือปั๊ม
• การตรวจสอบท่อและข้อต่อ: ท่อไฮดรอลิกมีอายุการใช้งานจำกัดโดยไม่คำนึงถึงลักษณะที่ปรากฏ ผู้ผลิตหลายรายแนะนำให้เปลี่ยนท่อบน รอบหกปี ในงานอุตสาหกรรม ตรวจสอบท่อทุกไตรมาสเพื่อดูการเสียดสี การหักงอ การแตกร้าวของฝาครอบ และความสมบูรณ์ของก้านบีบ ท่อชำรุดที่ 350 บาร์ถือเป็นเหตุการณ์ด้านความปลอดภัยที่ร้ายแรง
• การตรวจสอบรีลีฟวาล์ว: ตรวจสอบแรงดันการแตกร้าวของวาล์วระบายทุกปีโดยใช้เกจทดสอบและมิเตอร์วัดการไหลที่สอบเทียบแล้ว วาล์วระบายที่ลอยต่ำกว่าจุดที่ตั้งไว้จะจำกัดแรงของระบบสูงสุด อันที่ยึดเปิดไว้จะป้องกันแรงดันสะสมได้เลย

ระบบไฮดรอลิกส์กับนิวแมติกส์กับระบบเครื่องกลไฟฟ้า: เมื่อใดจึงควรเลือกแต่ละอย่าง

เทคโนโลยีทั้งสามส่งและควบคุมพลัง แต่แต่ละเทคโนโลยีมีขอบเขตประสิทธิภาพที่ดีกว่าเทคโนโลยีอื่นๆ อย่างชัดเจน

ระบบนิวแมติกใช้อากาศอัดที่ 6–12 บาร์ และเหมาะอย่างยิ่งสำหรับการกระตุ้นเชิงเส้นรอบสูงและงานเบา: การหนีบ การเคลื่อนย้ายชิ้นส่วน การอัดขนาดเล็ก และเครื่องมือเกี่ยวกับนิวแมติก ข้อดีคือ สะอาด (ไม่มีการปนเปื้อนของน้ำมัน) รอบเวลาที่รวดเร็ว และต้นทุนส่วนประกอบต่ำ ข้อจำกัดคือแรงที่ส่งออก - กระบอกสูบนิวแมติกขนาดเจาะ 63 มม. ที่ 6 บาร์ส่งแรงได้ประมาณ 1,870 นิวตัน ซึ่งเป็นเพียงเสี้ยวหนึ่งของความสามารถของไฮดรอลิกที่มีขนาดรูเท่ากัน

แอคชูเอเตอร์ระบบเครื่องกลไฟฟ้า (เซอร์โวมอเตอร์บอลสกรูหรือกระปุกเกียร์เซอร์โวมอเตอร์) ให้ความแม่นยำในการกำหนดตำแหน่งสูงสุดและการตรวจสอบพลังงานที่ตรงไปตรงมาที่สุด พวกเขาสามารถแข่งขันกับระบบไฮดรอลิกส์ได้มากขึ้น 200 กิโลนิวตัน สำหรับแกนเชิงเส้นตรง เกินกว่าเกณฑ์ดังกล่าว ขนาดของมอเตอร์และกระปุกเกียร์จะใช้งานไม่ได้ และกระบอกไฮดรอลิกยังคงเหนือกว่าในทางเทคนิคและประหยัด

ระบบไฮดรอลิกส์ยังคงเป็นตัวเลือกที่ชัดเจนเมื่อความต้องการแรงเกิน 200 kN เมื่อโหลดแรงกระแทกและความทนทานต่อโหลดเกินเป็นสิ่งสำคัญ เมื่อแอคชูเอเตอร์ต้องคงตำแหน่งไว้ภายใต้ภาระที่ต่อเนื่องโดยไม่มีการดึงพลังงานอย่างต่อเนื่อง หรือเมื่อสภาพแวดล้อมการทำงาน - ความร้อน การสั่นสะเทือน การชะล้าง ความเสี่ยงในการระเบิด - ไม่รวมหรือทำให้โซลูชันทางไฟฟ้าซับซ้อน ความสามารถของหน่วยกำลังไฮดรอลิกในการจ่ายแอคชูเอเตอร์หลายตัวที่แรงดันและการไหลที่แตกต่างกันจากแหล่งพลังงานเดียวยังให้ข้อได้เปรียบทางสถาปัตยกรรมระบบที่ยากต่อการทำซ้ำด้วยไดรฟ์ระบบเครื่องกลไฟฟ้าแบบกระจาย
