ระบบไฮดรอลิกทำอะไรในแง่ของแรง?

ระบบไฮดรอลิกส่ง คูณ และควบคุมแรงทางกลอย่างแม่นยำโดยการถ่ายโอนแรงดันผ่านของไหลที่ปิดล้อม ฟังก์ชั่นหลักนั้นตรงไปตรงมา: แรงเล็กน้อยที่กระทำกับลูกสูบขนาดเล็กจะสร้างแรงดันเดียวกันกับแรงขนาดใหญ่ที่กระทำกับลูกสูบขนาดใหญ่ เนื่องจากความดันกระจายเท่าๆ กันทั่วทั้งของเหลวที่ถูกจำกัด (กฎของปาสคาล) สิ่งนี้ทำให้เทคโนโลยีไฮดรอลิกเป็นหนึ่งในโซลูชันทางกลที่มีประสิทธิภาพมากที่สุดเท่าที่เคยมีมา ซึ่งสามารถเคลื่อนย้ายได้นับหมื่นกิโลกรัมด้วยอุปกรณ์ที่ผู้ปฏิบัติงานควบคุมด้วยมือเดียว หน่วยกำลังไฮดรอลิก (HPU) อยู่ที่ศูนย์กลางของกระบวนการนี้ โดยทำหน้าที่เป็นแหล่งจ่ายของเหลวแรงดันที่แอคชูเอเตอร์ทุกตัวในระบบต้องพึ่งพา

ฟิสิกส์เบื้องหลังการคูณแรงไฮดรอลิก

กฎของปาสคาลระบุว่าแรงดันที่กระทำต่อของไหลที่ปิดอยู่จะถูกส่งผ่านอย่างไม่ลดละในทุกทิศทาง ผลที่ตามมาทางคณิตศาสตร์ก็คือแรงที่ส่งออกจะปรับขนาดโดยตรงกับพื้นที่ลูกสูบ หากผู้ปฏิบัติงานดันด้วย 100 นิวตันบนลูกสูบที่มีพื้นผิว 1 ซม.² แรงดันที่เกิดขึ้น 100 นิวตัน/ซม.² จะแพร่กระจายไปทั่วของเหลว เมื่อแรงดันนั้นไปถึงกระบอกสูบเอาท์พุตที่มีหน้ากว้าง 50 ตร.ซม. จะส่งกำลัง 5,000 นิวตัน — คูณแรง 50:1 โดยไม่ต้องป้อนพลังงานเพิ่มเติมใดๆ เกินกว่าที่กฎของปาสคาลต้องการ

นี่ไม่ใช่เวทมนตร์หรือแหล่งพลังงานฟรี ข้อเสียคือระยะทาง: ลูกสูบเอาท์พุตจะเคลื่อนที่เพียง 1/50 ของระยะทางที่ลูกสูบอินพุตเคลื่อนที่ พลังงานได้รับการอนุรักษ์ สิ่งที่ระบบไฮดรอลิกส์ทำได้ดีเป็นพิเศษคือการปรับรูปร่างของแรงและการกระจัดให้เป็นอัตราส่วนที่การใช้งานเฉพาะต้องการ ซึ่งเป็นสิ่งที่เกียร์กลทำได้สำเร็จ แต่มีการสูญเสียแรงเสียดทานและความซับซ้อนของโครงสร้างมากกว่ามาก

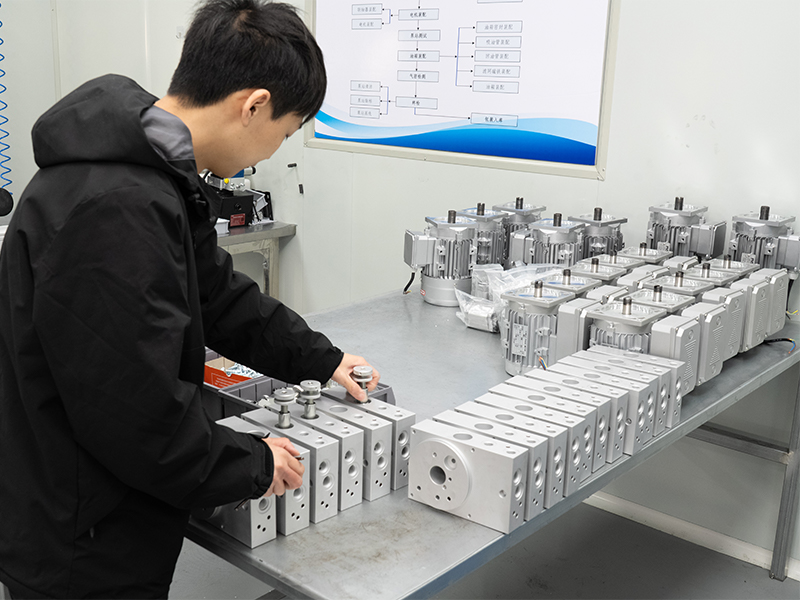

ในระบบอุตสาหกรรมที่แท้จริงนั้น หน่วยพลังงานไฮดรอลิก สร้างแรงกดดันนี้อย่างต่อเนื่องและตามความต้องการ HPU ทั่วไปจะรวมอ่างเก็บน้ำ (มักมีความจุ 50–500 ลิตร) ปั๊มที่ขับเคลื่อนด้วยมอเตอร์ วาล์วระบายแรงดัน การกรอง และวงจรทำความเย็น ปั๊มจะแปลงพลังงานกลแบบหมุนเป็นแรงดันของเหลว ซึ่งทำได้โดยทั่วไป แรงดันใช้งานระหว่าง 140 บาร์ ถึง 350 บาร์ ขึ้นอยู่กับแอปพลิเคชัน แรงดันนั้นเป็นศักย์เชิงกลที่เก็บไว้ซึ่งแอคทูเอเตอร์จะแปลงกลับเป็นแรงเชิงเส้นหรือแรงหมุนในทุกที่ที่ต้องการ

แรงกับความกดดันและการไหล: การรักษาแนวคิดให้ตรง

จุดสับสนที่พบบ่อยคือความสัมพันธ์ระหว่างความดันและการไหล ความดัน (วัดเป็นบาร์หรือ PSI) จะกำหนดแรงที่กระบอกสูบสามารถทำได้ อัตราการไหล (วัดเป็นลิตรต่อนาทีหรือ GPM) เป็นตัวกำหนดความเร็วของกระบอกสูบ หน่วยกำลังไฮดรอลิกจะต้องจ่ายทั้งสองอย่างรวมกันที่ถูกต้อง:

• แรงดันสูงที่มีการไหลต่ำ → การเคลื่อนที่ช้าของของหนักมาก
• แรงดันต่ำและมีอัตราการไหลสูง → การเคลื่อนไหวที่รวดเร็วของภาระที่เบากว่า
• แรงดันสูงพร้อมอัตราการไหลสูง → กำลังขับสูงสุด ซึ่งต้องใช้มอเตอร์และปั๊ม HPU ที่ใหญ่กว่า

สูตร F = P × A (แรงเท่ากับความดันคูณด้วยพื้นที่กระบอกสูบ) ควบคุมแอคชูเอเตอร์ทุกตัวในวงจร วิศวกรใช้สมการนี้เพื่อกำหนดขนาดกระบอกสูบ เลือกพิกัดปั๊ม และตั้งค่าเกณฑ์วาล์วระบายในระหว่างขั้นตอนการออกแบบ

สิ่งที่หน่วยกำลังไฮดรอลิกทำจริงเพื่อบังคับ

หน่วยกำลังไฮดรอลิกไม่ได้เป็นเพียงปั๊มที่ยึดติดกับถังเท่านั้น บทบาทในการจัดการกำลังทั่วทั้งระบบมีความกระตือรือร้นและต่อเนื่อง HPU ควบคุมพารามิเตอร์ที่เกี่ยวข้องกับแรงสามตัวพร้อมกัน: แรงดันสูงสุดที่มีอยู่ (กำหนดโดยวาล์วระบายหลัก) แรงดันใช้งานที่ส่งไปยังแต่ละวงจรย่อย (กำหนดโดยวาล์วลดแรงดันแต่ละตัว) และอัตราที่สามารถใช้แรงได้ (ควบคุมโดยวาล์วควบคุมการไหล)

การสร้างและการบรรเทาแรงกดดัน

หน่วยกำลังไฮดรอลิกทุกตัวจะมีวาล์วระบายอย่างน้อยหนึ่งตัวที่ตั้งค่าไว้ตามแรงดันสูงสุดที่อนุญาตของระบบ เมื่อแอคชูเอเตอร์หยุดนิ่งกับโหลดที่ไม่สามารถเคลื่อนที่ได้ ปั๊มจะยังคงส่งกระแสน้ำต่อไป หากไม่มีวาล์วระบายความดัน แรงดันจะเพิ่มขึ้นจนกระทั่งมีบางอย่างขัดข้องทางกลไก วาล์วระบายจะเบี่ยงเบนการไหลส่วนเกินกลับไปยังอ่างเก็บน้ำ , กำหนดกำลังสูงสุดในระดับที่ปลอดภัย ในระบบ 200 บาร์ที่ใช้กระบอกสูบขนาด 80 ซม.² แรงส่งออกสูงสุดตามทฤษฎีคือ 160,000 นิวตัน (ประมาณ 16.3 เมตริกตัน) และเพดานดังกล่าวจะคงไว้โดยการตั้งค่าการผ่อนปรนของ HPU ไม่ใช่โดยการควบคุมของผู้ปฏิบัติงาน

บังคับการปรับผ่านวาล์วตามสัดส่วน

หน่วยกำลังไฮดรอลิกสมัยใหม่ผสานรวมวาล์วแบบสัดส่วนหรือเซอร์โวมากขึ้น ซึ่งให้แรงที่แปรผันอย่างไม่สิ้นสุดระหว่างศูนย์และค่าสูงสุดของระบบ ต่างจากวาล์วควบคุมทิศทางเปิด/ปิด วาล์วสัดส่วนตอบสนองต่อสัญญาณไฟฟ้า (โดยทั่วไปคือ 0–10 V หรือ 4–20 mA) และวางตำแหน่งหลอดในสัดส่วนโดยตรงกับสัญญาณนั้น ผลลัพธ์ก็คือการกดสามารถจ่ายแรงกดได้ 5,000 นิวตันในระหว่างเฟสหนึ่งของรอบ และลาดได้อย่างราบรื่นถึง 80,000 นิวตันระหว่างระยะการกด ซึ่งทั้งหมดนี้ควบคุมโดยตัวควบคุมอิเล็กทรอนิกส์ของ HPU โดยไม่มีการปรับเชิงกล

การออกแบบ HPU ที่ตรวจจับโหลด

หน่วยกำลังไฮดรอลิกที่ตรวจจับโหลดจะวัดความต้องการแรงดันที่แอคชูเอเตอร์อย่างต่อเนื่องและปรับเอาต์พุตของปั๊มให้ตรงกัน แทนที่จะสร้างแรงดันสูงสุดตลอดเวลาและทิ้งส่วนที่เกินไว้บนวาล์วระบาย HPU ที่ตรวจจับโหลดจะสร้างเฉพาะแรงดันที่โหลดต้องการจริงเท่านั้น บวกด้วยส่วนเพิ่มเล็กน้อย (โดยทั่วไปคือ 20–30 บาร์เหนือแรงดันโหลด) วิธีการนี้จะช่วยลดการใช้พลังงานลงได้ 30–50% เมื่อเทียบกับระบบการเคลื่อนที่คงที่ ในการใช้งานที่มีโหลดแปรผัน — ข้อได้เปรียบที่สำคัญในอุปกรณ์เคลื่อนที่ เครื่องฉีดพลาสติก และสายการผลิตอัตโนมัติ

ประเภทของกองกำลังระบบไฮดรอลิกจัดการ

ระบบไฮดรอลิกรองรับแรงประเภทต่างๆ ที่แตกต่างกัน และการทำความเข้าใจแต่ละประเภทก็อธิบายได้ว่าเหตุใดเทคโนโลยีจึงปรากฏในการใช้งานที่หลากหลาย ตั้งแต่อุปกรณ์ลงจอดในอวกาศไปจนถึงอุปกรณ์เก็บเกี่ยวทางการเกษตร

แรงแต่ละประเภทต้องใช้หน่วยกำลังไฮดรอลิกและวงจรที่กำหนดค่าไว้เป็นพิเศษ การใช้งานการโบลต์ที่ต้องการแรงดึงต้องใช้ HPU แรงดันสูง (โดยทั่วไปคือ 700–1,000 บาร์สำหรับตัวปรับความตึงโบลต์ไฮดรอลิก) ที่มีอัตราการไหลต่ำและการควบคุมแรงดันที่แม่นยำ การใช้งานกว้านขนาดใหญ่จะจัดลำดับความสำคัญของเอาท์พุตแรงบิดสูงอย่างต่อเนื่องจากมอเตอร์ไฮดรอลิกที่ป้อนโดย HPU ที่มีอัตราการไหลสูง ใช้หลักการทางกายภาพเดียวกัน แต่การเลือกส่วนประกอบแตกต่างกันอย่างมาก

กระบอกไฮดรอลิกแปลงแรงดันเป็นแรงที่ใช้งานได้อย่างไร

กระบอกไฮดรอลิกเป็นตัวกระตุ้นที่ใช้กันทั่วไปในการแปลงแรงดันของเหลวให้เป็นแรงเชิงเส้น ประกอบด้วยกระบอกเหล็ก ลูกสูบ และก้าน น้ำมันอัดแรงดันจากหน่วยส่งกำลังไฮดรอลิกเข้าสู่ด้านหนึ่งของลูกสูบ ทำให้เกิดแรงสุทธิที่ดันลูกสูบและก้านไปในทิศทางตรงกันข้าม แรงที่เกิดขึ้นจะเป็นไปตาม F = P × A โดยตรง

ปัญหาแรงแตกต่างในกระบอกสูบแบบแสดงสองทาง

กระบอกสูบแบบสองทาง — ซึ่งรับแรงกดดันจากทั้งสองด้าน — จะสร้างแรงที่แตกต่างกันในการยืดและการหดตัว เมื่อขยายออก พื้นที่เจาะเต็ม (เช่น 100 ซม.²) จะถูกกดดัน เมื่อดึงกลับ ก้านจะครอบครองส่วนหนึ่งของหน้าลูกสูบ โดยเหลือพื้นที่วงแหวนเล็กลง (เช่น 65 ซม.² หากก้านลดพื้นที่ที่มีประสิทธิภาพลง 35%) ที่ 200 บาร์ แรงดึงจะอยู่ที่ 200,000 นิวตัน แรงดึงกลับเพียง 130,000 N จากแหล่งแรงดันเดียวกัน ผู้ออกแบบวงจรต้องคำนึงถึงความไม่สมดุลนี้ด้วย เมื่อระบุทั้งเอาต์พุต HPU และโครงสร้างทางกลรอบกระบอกสูบ

วาล์วถ่วงดุลและการควบคุมแรง

เมื่อกระบอกสูบรับภาระแบบแขวน เช่น บูมเครนแบบยก ตัวรถดัมพ์แบบเอียง แท่นกดแบบยก แรงโน้มถ่วงจะใช้แรงต่อเนื่องที่วงจรไฮดรอลิกต้องต้านทาน วาล์วถ่วงดุลเป็นเช็ควาล์วแบบนำร่องที่ตั้งอยู่เหนือแรงดันที่เกิดจากโหลดเล็กน้อย พวกมันป้องกันไม่ให้กระบอกสูบเคลื่อนที่เว้นแต่ HPU จะสั่งการเคลื่อนไหวอย่างแข็งขัน หากไม่มีท่อเหล่านี้ ท่อชำรุดหรือวาล์วทำงานผิดปกติอาจทำให้โหลดตกลงมาอย่างควบคุมไม่ได้ วาล์วถ่วงดุลจึงเป็นอุปกรณ์ความปลอดภัยด้านแรงที่สำคัญ ไม่ใช่การปรับแต่งเพิ่มเติม

แรงไฮดรอลิกในการใช้งานทางอุตสาหกรรมในโลกแห่งความเป็นจริง

ช่องว่างระหว่างระบบไฮดรอลิกตามตำราและระบบที่ใช้งานจริงมักขึ้นอยู่กับวิธีการจัดการแรงภายใต้สภาวะที่แตกต่างกัน อุตสาหกรรมหลายแห่งแสดงให้เห็นถึงความกว้างของความสำเร็จในการจัดการกับแรงไฮดรอลิกในทางปฏิบัติ

เครื่องขึ้นรูปโลหะและปั๊มขึ้นรูป

เครื่องอัดไฮดรอลิกขนาดใหญ่ที่ใช้สำหรับแผ่นโลหะขึ้นรูปลึกอาจใช้แรงอัด 5,000 กิโลนิวตัน หรือประมาณ 500 เมตริกตัน หน่วยกำลังไฮดรอลิกที่จ่ายเครื่องอัดดังกล่าวมักจะทำงานที่ 250–350 บาร์ และรวมตัวสะสมไฮดรอลิกไว้เพื่อรองรับความต้องการการไหลสูงสุดในระหว่างจังหวะการขึ้นรูปโดยไม่ทำให้มอเตอร์ขับเคลื่อนมีขนาดใหญ่เกินไป ตัวสะสมจะเก็บของเหลวที่มีแรงดันไว้ระหว่างจังหวะและปล่อยออกมาอย่างรวดเร็วเมื่อเครื่องกดต้องการแรงสูงสุดในระยะเวลาสั้นๆ ซึ่งช่วยให้มอเตอร์ HPU มีขนาดสำหรับกำลังเฉลี่ยมากกว่ากำลังสูงสุด ซึ่งมักจะลดขนาดมอเตอร์ลง 40–60% เมื่อเทียบกับระบบที่ไม่มีตัวสะสม

อุปกรณ์นอกชายฝั่งและใต้ทะเล

สารป้องกันการระเบิดใต้ทะเล (BOP) บนบ่อน้ำมันและก๊าซทำงานที่ระดับความลึกซึ่งไม่สามารถเข้าถึงกลไกได้ หน่วยกำลังไฮดรอลิกของพวกเขา ซึ่งมักเรียกว่าโมดูลควบคุมใต้ทะเลในบริบทนี้ จะต้องปิดตัวกั้นที่ปิดผนึกหลุมเจาะจากแรงดันที่เกิน 690 บาร์ (10,000 PSI) ตัวแกะเองนั้นต้องการแรงกระตุ้นในจำนวนหลายสิบล้านนิวตัน ความซ้ำซ้อนไม่สามารถต่อรองได้: HPU ใต้ทะเลทุกตัวมีตัวสะสมแรงดันอิสระหลายตัว มีพลังงานสะสมเพียงพอที่จะใช้งาน BOP อย่างน้อยสองครั้งโดยไม่มีแหล่งจ่ายไฟฟ้าใดๆ ตามที่กำหนดโดยกฎระเบียบควบคุมหลุมระหว่างประเทศ

อุปกรณ์ก่อสร้างเคลื่อนที่

รถขุดขนาด 50 ตันใช้ปั๊มไฮดรอลิกที่ขับเคลื่อนด้วยเครื่องยนต์เป็นหน่วยจ่ายกำลังไฮดรอลิกเคลื่อนที่ โดยป้อนวงจรบูม แขน บุ้งกี๋ และวงสวิงไปพร้อมๆ กัน แรงกดดันในการทำงานโดยทั่วไปอยู่ระหว่าง 320 ถึง 380 บาร์ กระบอกสูบถังเพียงอย่างเดียวสามารถสร้างแรงทะลุทะลวงได้ 350–500 kN ทำให้เครื่องจักรสามารถตัดผ่านดินแข็งที่อัดแน่นด้วยหินได้ รถขุดสมัยใหม่ใช้ตัวควบคุมการตรวจจับโหลดแบบอิเล็กทรอนิกส์ที่ตรวจสอบความต้องการแรงดันของแต่ละวงจรและปรับการเคลื่อนที่ของปั๊มตามนั้น ทำให้เครื่องยนต์ทำงานใกล้จุดสูงสุดของประสิทธิภาพ แทนที่จะต้องเค้นเค้นเต็มที่กับโหลดขนาดใหญ่

การดำเนินการควบคุมการบินและอวกาศ

เครื่องบินพาณิชย์ใช้ระบบไฮดรอลิกที่ทำงานที่ 207 บาร์ (3,000 PSI) — โดยแพลตฟอร์มรุ่นใหม่บางรุ่นจะขยับไปที่ 345 บาร์ (5,000 PSI) — เพื่อเคลื่อนย้ายพื้นผิวควบคุมการบินโดยเทียบกับโหลดตามหลักอากาศพลศาสตร์ที่สามารถเข้าถึงหลายร้อยกิโลนิวตันด้วยความเร็วสูง ปั๊มที่ขับเคลื่อนด้วยเครื่องยนต์ของเครื่องบินทำหน้าที่เป็นหน่วยกำลังไฮดรอลิกบนเครื่องบิน เสริมด้วยปั๊มมอเตอร์ไฟฟ้าและกังหันอากาศแบบแกะเพื่อสำรองในกรณีฉุกเฉิน แรงที่นี่ต้องไม่เพียงแค่มีขนาดใหญ่เท่านั้น แต่ยังเป็นสัดส่วนที่แม่นยำกับอินพุตของนักบิน ซึ่งเป็นเหตุผลว่าทำไมแอคชูเอเตอร์แบบไฟฟ้าไฮโดรสแตติก (EHA) ซึ่งเป็นหน่วยกำลังไฮดรอลิกในตัวเองที่รวมอยู่ในแอคชูเอเตอร์แต่ละตัว จึงถูกนำมาใช้มากขึ้นในเครื่องบินแบบบินต่อสายไฟ

การสูญเสียแรงในระบบไฮดรอลิกและวิธีย่อให้เหลือน้อยที่สุด

ไม่มีระบบไฮดรอลิกใดที่มีประสิทธิภาพ 100% การสูญเสียแรงและพลังงานเกิดขึ้นที่หลายจุด และหน่วยกำลังไฮดรอลิกที่ได้รับการออกแบบมาอย่างดีจะจัดการกับแต่ละแหล่งอย่างเป็นระบบ

การสูญเสียแรงเสียดทานแบบหนืดในท่อและวาล์ว

เมื่อน้ำมันไหลผ่านท่อ สายยาง และทางเดินของวาล์ว แรงเสียดทานที่มีความหนืดจะสิ้นเปลืองแรงดัน แรงดันตกคร่อมนี้หมายความว่าแอคทูเอเตอร์ได้รับแรงดันน้อยกว่าที่ HPU สร้างขึ้น ความสัมพันธ์ของฮาเกิน-ปัวเซยแสดงให้เห็นว่าแรงดันตกเพิ่มขึ้นด้วยกำลังสี่ของความเร็วในการไหลแบบราบเรียบ ซึ่งหมายความว่าเส้นผ่านศูนย์กลางท่อที่เพิ่มขึ้นเป็นสองเท่า (และด้วยเหตุนี้จึงลดความเร็วการไหลลง) ความต้านทานจะลดลงเป็น 16 เท่า เส้นไฮดรอลิกที่มีขนาดเหมาะสมจะจำกัดความเร็วไว้ที่ 2–4 เมตร/วินาทีในท่อแรงดัน และ 1–2 เมตร/วินาทีในท่อกลับ เพื่อรักษาการสูญเสียความเสียดทานให้ต่ำกว่า 2–3% ของแรงดันของระบบในการทำงานปกติ

การสูญเสียการรั่วไหลของซีลและวาล์ว

กระบอกไฮดรอลิกและวาล์วทั้งหมดมีการรั่วไหลภายใน ซึ่งเป็นน้ำมันที่เลี่ยงซีลและระยะห่างของแกนม้วนสายโดยไม่ทำงานที่เป็นประโยชน์ ในกระบอกสูบที่มีซีลสึกหรอ การรั่วไหลภายในทำให้ลูกสูบดริฟท์ภายใต้ภาระ และ HPU จะต้องชดเชยอย่างต่อเนื่องโดยจ่ายกระแสเพิ่มเติมเพื่อรักษาตำแหน่งไว้ การรั่วไหลภายในในกระบอกสูบที่แข็งแรงโดยทั่วไปจะอยู่ที่ 1–5 มล./นาทีที่แรงดันปกติ ; ซีลที่สึกหรอสามารถเพิ่มค่านี้เป็นหลายร้อยมล./นาที ทำให้ทั้งแรงสูญเสียและ HPU มีความร้อนสูงเกินไป เนื่องจากน้ำมันที่ถูกเปลี่ยนเส้นทางจะเปลี่ยนพลังงานจลน์เป็นความร้อนโดยไม่เคลื่อนย้ายภาระใดๆ

การสูญเสียความร้อนและการเปลี่ยนแปลงความหนืดของของไหล

ความหนืดของน้ำมันไฮดรอลิกจะลดลงเมื่ออุณหภูมิสูงขึ้น ที่อุณหภูมิการทำงานที่ถูกต้อง (โดยทั่วไปคือ 40–60°C) น้ำมันจะให้การหล่อลื่นที่เพียงพอและควบคุมการรั่วไหลได้ อุณหภูมิสูงกว่า 80°C ความหนืดลดลงอย่างรวดเร็ว การรั่วไหลเพิ่มขึ้น การเสื่อมสภาพของซีลเร่งขึ้น และการออกซิเดชั่นเริ่มสลายเคมีของน้ำมัน เครื่องแลกเปลี่ยนความร้อนของหน่วยกำลังไฮดรอลิกจะรักษาอุณหภูมิของของไหลให้อยู่ในแถบที่ยอมรับได้ โดยทั่วไป HPU ทางอุตสาหกรรมจะมีขนาดที่จะปฏิเสธพลังงานอินพุต 25–35% เป็นความร้อนในการทำงานต่อเนื่อง ซึ่งเป็นเครื่องเตือนใจว่าพลังงานกลส่วนสำคัญที่ลงทุนในการเพิ่มแรงดันของของไหลจะไม่ไปถึงแอคชูเอเตอร์ในฐานะแรงที่มีประโยชน์

การเปรียบเทียบแรงไฮดรอลิกกับเทคโนโลยีทางเลือก

การทำความเข้าใจว่าระบบไฮดรอลิกทำอะไรโดยใช้แรงจะชัดเจนมากขึ้นเมื่อเปรียบเทียบกับระบบนิวแมติกและระบบเครื่องกลไฟฟ้า

• ระบบนิวแมติก ทำงานที่ 6–10 บาร์ เทียบกับ 140–700 บาร์สำหรับระบบไฮดรอลิก สำหรับแรงที่ส่งออกเท่ากัน กระบอกสูบนิวแมติกจะต้องมีขนาดใหญ่กว่าปกติมาก ซึ่งโดยทั่วไปแล้วจะมากกว่า 20–50 เท่าของพื้นที่เจาะ นิวแมติกส์ทำงานได้ดีสำหรับงานเบา รวดเร็ว และซ้ำๆ แต่ไม่สามารถเข้าใกล้ความหนาแน่นของแรงของแอคทูเอเตอร์ไฮดรอลิกได้
• ตัวกระตุ้นเชิงเส้นไฟฟ้า (บอลสกรูหรือลูกกลิ้งสกรู) สามารถให้แรงสูงได้ด้วยการควบคุมตำแหน่งที่แม่นยำ แต่ถูกจำกัดโดยข้อจำกัดด้านความร้อนของมอเตอร์ แอคชูเอเตอร์บอลสกรูที่ผลิต 500 kN อย่างต่อเนื่องจะต้องใช้มอเตอร์และระบบขับเคลื่อนที่ใหญ่กว่าและหนักกว่ากระบอกไฮดรอลิกและ HPU ที่เทียบเท่ากันหลายเท่า สำหรับการโหลดสูงสุดเป็นระยะๆ ช่องว่างจะแคบลงอย่างมากเมื่อแยกตัวสะสม HPU ออกจากการเปรียบเทียบ
• แอคชูเอเตอร์ไฟฟ้าไฮดรอลิก (EHA) ผสมผสานทั้งสองเทคโนโลยีเข้าด้วยกัน: มอเตอร์ไฟฟ้าขับเคลื่อนปั๊มขนาดเล็กที่ผสานรวมเข้ากับตัวแอคชูเอเตอร์โดยตรง ช่วยลดการใช้สายไฮดรอลิกส่วนกลาง ยูนิตแบบครบวงจรเหล่านี้รักษาข้อได้เปรียบด้านความหนาแน่นของแรงของระบบไฮดรอลิกในขณะเดียวกันก็ปรับปรุงประสิทธิภาพการใช้พลังงาน และกำจัดยูนิตไฮดรอลิกแบบรวมศูนย์สำหรับสถาปัตยกรรมการกระตุ้นแบบกระจาย

ข้อสรุปจากการเปรียบเทียบนี้คือ การคูณแรงไฮดรอลิกยังคงไม่มีใครเทียบได้ในความหนาแน่นของกำลัง — อัตราส่วนของแรงที่ส่งออกต่อปริมาตรและน้ำหนักของระบบ กระบอกไฮดรอลิกที่สร้างกำลัง 1,000 กิโลนิวตันอาจหนัก 80 กิโลกรัม และกินพื้นที่ 0.04 ลบ.ม. แอคชูเอเตอร์แบบเครื่องกลไฟฟ้าที่เทียบเท่ากันจะมีน้ำหนักมากกว่าหลายเท่าและใช้พื้นที่มากกว่ามาก

การเลือกหน่วยกำลังไฮดรอลิกสำหรับความต้องการกำลังที่กำหนด

การระบุ HPU สำหรับข้อกำหนดกำลังที่ทราบเป็นไปตามลำดับตรรกะ แต่ละขั้นตอนจะสร้างขึ้นจากขั้นตอนก่อนหน้า และข้อผิดพลาดในช่วงต้นของการคำนวณจะกระจายไปสู่อุปกรณ์ขนาดใหญ่หรือเล็กเกินไป

1. กำหนดแรงที่ต้องการสูงสุด ที่แอคชูเอเตอร์แต่ละตัว รวมถึงแรงไดนามิก แรงเสียดทาน และปัจจัยด้านความปลอดภัย (โดยทั่วไปคือ 1.25–1.5× ของโหลดที่คำนวณได้)
2. เลือกแรงดันใช้งาน — แรงดันสูงกว่าทำให้กระบอกสูบมีขนาดเล็กลงได้ แต่ต้องการซีล ข้อต่อ และท่อที่แข็งแรงกว่า 200–250 บาร์เป็นจุดสมดุลทางอุตสาหกรรมทั่วไป
3. คำนวณกระบอกสูบที่ต้องการ โดยใช้ A = F ۞ P สำหรับ 500 kN ที่ 250 บาร์: A = 500,000 N ۞ 250 N/cm² = 2,000 cm² โดยให้เส้นผ่านศูนย์กลางของรูเจาะประมาณ 504 มม.
4. กำหนดอัตราการไหลที่ต้องการ ขึ้นอยู่กับความเร็วกระบอกสูบที่ต้องการ: Q = A × v สำหรับกระบอกสูบขนาด 2,000 ซม.² ที่ขยายด้วยความเร็ว 0.05 ม./วินาที: Q = 2,000 ซม.² × 5 ซม./วินาที = 10,000 ซม.²/วินาที = 600 ลิตร/นาที
5. คำนวณกำลังมอเตอร์ขับเคลื่อน : P = (Q × ความดัน) KW ประสิทธิภาพ ที่ 600 ลิตร/นาที และ 250 บาร์ โดยมีประสิทธิภาพ 85%: P γ (600/60 × 10⁻³ m³/s × 25,000,000 Pa) ۞ 0.85 ñ 294 kW.
6. ปรับขนาดอ่างเก็บน้ำ — หลักทั่วไปคือ 3–5× อัตราการไหลของปั๊มต่อนาที สำหรับปั๊มขนาด 600 ลิตร/นาที ปริมาณอ่างเก็บน้ำจะอยู่ที่ 1,800–3,000 ลิตร
7. ประเมินความต้องการในการปฏิเสธความร้อน และระบุเครื่องทำความเย็นที่สามารถจัดการกำลังไฟฟ้าเข้าได้ 25–35% เป็นความร้อนในการทำงานต่อเนื่อง

วิธีการที่มีโครงสร้างนี้ช่วยให้มั่นใจได้ว่าหน่วยกำลังไฮดรอลิกจะส่งแรงตามความต้องการใช้งานไม่มากไม่น้อย ในระดับประสิทธิภาพและความน่าเชื่อถือที่สภาพแวดล้อมการทำงานต้องการ HPU ขนาดใหญ่สิ้นเปลืองพลังงานและเงินทุน หน่วยขนาดเล็กทำงานร้อน หมุนเวียนวาล์วระบายอย่างต่อเนื่อง และล้มเหลวก่อนเวลาอันควร

การวัดและตรวจสอบแรงในระบบไฮดรอลิก

เนื่องจากแรงดันเป็นสัดส่วนโดยตรงกับแรงในวงจรไฮดรอลิก แรงดันของระบบตรวจสอบจึงให้ข้อมูลแรงแบบเรียลไทม์ด้วยต้นทุนที่ต่ำ ทรานสดิวเซอร์แรงดันที่ติดตั้งอยู่ใกล้กับพอร์ตฝากระบอกสูบจะอ่านแรงดันที่กระทำต่อพื้นที่เจาะเต็ม คูณด้วยพื้นที่นั้นจะได้แรงที่ใช้ในปัจจุบัน แผงควบคุม HPU สมัยใหม่ผสานรวมการวัดนี้อย่างต่อเนื่อง แสดงแรงในหน่วยวิศวกรรมและส่งสัญญาณแจ้งเตือนหรือปิดเครื่องหากเกินขีดจำกัดแรง

สำหรับการใช้งานที่ต้องการความแม่นยำของแรงที่เข้มงวดมากขึ้น — การทดสอบโหลด เครื่องทดสอบวัสดุ แท่นทดสอบโครงสร้าง — โหลดเซลล์เฉพาะแบบอนุกรมกับแกนกระบอกสูบให้การวัดแรงโดยตรงโดยไม่ขึ้นอยู่กับการสูญเสียแรงเสียดทานในซีลกระบอกสูบหรือตลับลูกปืนนำทาง จากนั้น HPU ได้รับการตอบรับแบบวงปิดและปรับแรงดันเอาท์พุตเพื่อคงแรงสั่งไว้ภายใน ±0.5% หรือดีกว่า ขึ้นอยู่กับเทคโนโลยีวาล์วและการปรับแต่งตัวควบคุม

ระบบตรวจสอบสภาพของ HPU ทางอุตสาหกรรมยังติดตามแรงทางอ้อมผ่านสัญญาณการสั่นสะเทือน แนวโน้มอุณหภูมิ และการคำนวณประสิทธิภาพ ปั๊มที่ผลิต 250 บาร์ แต่สิ้นเปลืองพลังงานมากกว่าระดับพื้นฐาน 20% บ่งชี้การสึกหรอภายในที่ลดประสิทธิภาพเชิงปริมาตร ซึ่งหมายความว่าการไหลจะบายพาสภายในมากขึ้นเรื่อยๆ แทนที่จะทำงาน การติดตามแนวโน้มนี้ตั้งแต่เนิ่นๆ จะป้องกันการเสื่อมสภาพแบบเอ็กซ์โพเนนเชียลซึ่งนำไปสู่การปิดระบบโดยไม่ได้วางแผนไว้

ข้อควรพิจารณาด้านความปลอดภัยในการใช้งานไฮดรอลิกแรงสูง

การเพิ่มกำลังแบบเดียวกันที่ทำให้ระบบไฮดรอลิกมีประโยชน์ยังทำให้เกิดอันตรายเมื่อมีการปล่อยแรงอย่างไม่สามารถควบคุมได้ ความล้มเหลวของท่อบนระบบ 350 บาร์จะปล่อยพลังงานที่สะสมไว้ในอัตราที่สามารถฉีดของเหลวผ่านผิวหนังได้ในระยะเกิน 15 ซม. ทำให้เกิดการบาดเจ็บภายนอกที่ปรากฏเล็กน้อย แต่ต้องมีการผ่าตัดทันที เพื่อป้องกันไม่ให้เนื้อตายเน่าและการตัดแขนขาจากการปนเปื้อนของเนื้อเยื่อลึก

นอกเหนือจากอันตรายจากการฉีดแล้ว การปล่อยแรงที่ไม่สามารถควบคุมได้จากกระบอกสูบที่รองรับน้ำหนักมากยังทำให้เกิดอันตรายทางกลที่ร้ายแรง หน่วยกำลังไฮดรอลิกทุกตัวที่ให้บริการแอปพลิเคชั่นรับน้ำหนักจะต้องรวม:

• วาล์วถ่วงดุลหรือเช็ควาล์วที่ควบคุมโดยนักบินซึ่งติดตั้งอยู่ใกล้กับพอร์ตกระบอกสูบมากที่สุดเท่าที่จะเป็นไปได้
• การล็อคการรับน้ำหนักทางกลหรือส่วนรองรับโครงสร้างเพื่อการยึดเกาะอย่างยั่งยืนโดยไม่ต้องใช้พลังงานไฮดรอลิก
• วาล์วระบายแรงดันทั้งสองด้านของแต่ละกระบอกสูบเพื่อดูดซับการขยายตัวจากความร้อนหรือแรงกระแทก
• วงจรดัมพ์แรงดันฉุกเฉินที่ระบายแรงดันอย่างปลอดภัยในลักษณะควบคุมระหว่างสภาวะ E-stop
• ชุดท่อได้รับการจัดอันดับให้มีปัจจัยด้านความปลอดภัยอย่างน้อย 4:1 เหนือแรงดันใช้งาน โดยมีพิกัดการระเบิดเกิน 1,400 บาร์ในระบบ 350 บาร์

ความปลอดภัยของแรงในระบบไฮดรอลิกส์เป็นข้อกำหนดด้านการออกแบบ ไม่ใช่ตัวเลือกในการติดตั้งเพิ่มเติม ระบบที่ได้รับการออกแบบทางวิศวกรรมจากหลักการแรกของการส่งแรงควบคุม — โดยมีหน่วยกำลังไฮดรอลิกเป็นแหล่งควบคุมและวาล์ว ตัวกระตุ้น และท่อที่ระบุอย่างเหมาะสมเป็นทางเดินควบคุม — ทำงานอย่างปลอดภัยมานานหลายทศวรรษ ระบบที่ถือว่าความปลอดภัยเป็นเรื่องรองจากต้นทุนเริ่มแรกมักจะล้มเหลวเป็นประจำในลักษณะที่ทำให้ผู้ปฏิบัติงานได้รับบาดเจ็บและทำลายอุปกรณ์
