หน่วยกำลังไฮดรอลิกทำงานอย่างไร: คู่มือฉบับสมบูรณ์

หน่วยกำลังไฮดรอลิกทำงานอย่างไร: คำตอบสั้น ๆ

ก หน่วยกำลังไฮดรอลิก (HPU) ทำงานโดยใช้มอเตอร์ไฟฟ้าหรือเครื่องยนต์สันดาปเพื่อขับเคลื่อนปั๊มไฮดรอลิก ซึ่งจะดึงของเหลวจากอ่างเก็บน้ำและสร้างแรงดันให้ปั๊ม จากนั้นของเหลวที่มีแรงดันจะถูกส่งผ่านวาล์วควบคุมไปยังแอคชูเอเตอร์ - กระบอกสูบหรือมอเตอร์ไฮดรอลิก - ซึ่งจะแปลงพลังงานของของไหลให้เป็นแรงทางกลหรือการเคลื่อนที่ เมื่อของไหลทำงานเสร็จสิ้น มันจะกลับไปยังแหล่งกักเก็บ ซึ่งจะถูกกรองและทำให้เย็นลงก่อนที่วงจรจะทำซ้ำ

กระบวนการวงรอบปิดนี้ช่วยให้หน่วยที่มีขนาดกะทัดรัดสามารถสร้างแรงมหาศาลได้ HPU อุตสาหกรรมมาตรฐานทำงานที่ 3,000 ปอนด์ต่อตารางนิ้ว (207 บาร์) สามารถส่งแรงผลักหรือแรงดึงได้หลายหมื่นปอนด์ผ่านกระบอกสูบที่มีขนาดค่อนข้างเล็ก ซึ่งเป็นสาเหตุที่ระบบไฮดรอลิกยังคงเป็นตัวเลือกที่โดดเด่นในเครื่องจักรกลหนัก แท่นผลิต การสนับสนุนภาคพื้นดินในการบินและอวกาศ และการใช้งานทางทะเล

ส่วนประกอบหลักของก หน่วยพลังงานไฮดรอลิก

การทำความเข้าใจวิธีการทำงานของหน่วยกำลังไฮดรอลิกเริ่มต้นจากการรู้ว่าส่วนประกอบหลักแต่ละส่วนทำหน้าที่อะไร HPU ทุกตัว ตั้งแต่ยูนิตตั้งโต๊ะขนาด 1 แกลลอนไปจนถึงชุดจ่ายไฟทางอุตสาหกรรมขนาด 500 แกลลอน มีองค์ประกอบพื้นฐานที่เหมือนกัน

อ่างเก็บน้ำ (ถังไฮดรอลิก)

อ่างเก็บน้ำจะเก็บแหล่งจ่ายน้ำมันไฮดรอลิก มันไม่ใช่แค่คอนเทนเนอร์แบบพาสซีฟ อ่างเก็บน้ำที่ได้รับการออกแบบมาอย่างดีช่วยให้อากาศที่กักขังหลุดออกจากของเหลวที่ไหลกลับมา มีพื้นที่ผิวเพียงพอสำหรับการกระจายความร้อน และใช้แผ่นกั้นภายในเพื่อแยกท่อส่งกลับออกจากช่องดูดของปั๊ม การแยกนี้ช่วยป้องกันไม่ให้ของเหลวไหลกลับที่ร้อนและมีอากาศไหลกลับเข้าไปในปั๊มทันที กฎขนาดถังโดยทั่วไปแนะนำปริมาตรของเหลวเท่ากับ สามถึงห้าเท่าของอัตราการไหลต่อนาทีของปั๊ม แม้ว่าระบบรอบการทำงานสูงมักจะต้องการมากกว่านี้ก็ตาม

Prime Mover (มอเตอร์ไฟฟ้าหรือเครื่องยนต์)

เครื่องขับเคลื่อนหลักจะจ่ายพลังงานกลที่ขับเคลื่อนปั๊ม ในการใช้งานทางอุตสาหกรรมและเครื่องเขียน มอเตอร์ไฟฟ้ากระแสสลับสามเฟส เป็นมาตรฐาน โดยทั่วไปจะมีตั้งแต่ 1 HP สำหรับโรงพิมพ์ขนาดเล็ก ไปจนถึงมากกว่า 200 HP สำหรับสายการผลิตไฮดรอลิกขนาดใหญ่หรือเครื่องฉีดขึ้นรูป อุปกรณ์เคลื่อนที่ เช่น รถขุด รถไถล เครน ใช้เครื่องยนต์ดีเซลของยานพาหนะเป็นตัวขับเคลื่อนหลัก โดยมีการส่งกำลัง (PTO) เชื่อมต่อกับปั๊มไฮดรอลิก

ปั๊มไฮโดรลิค

ปั๊มคือหัวใจสำคัญของหน่วยส่งกำลังไฮดรอลิก มันไม่ได้สร้างแรงกดดัน แต่มันสร้างกระแส ความดันจะเกิดขึ้นก็ต่อเมื่อการไหลนั้นพบกับความต้านทาน (โหลด) ปั๊มสามประเภทมีอิทธิพลเหนือ:

• ปั๊มเกียร์: เรียบง่าย ราคาไม่แพง และทนต่อการปนเปื้อน การกระจัดคงที่ พบได้ทั่วไปในเครื่องแยกท่อนซุง รถดัมพ์ และชุดจ่ายไฟราคาประหยัด ประสิทธิภาพโดยทั่วไป: 80–85%
• ปั๊มใบพัด: การทำงานเงียบกว่าและประสิทธิภาพเชิงปริมาตรที่ดี ใช้ในเครื่องมือกลและอุปกรณ์อุตสาหกรรมที่ต้องการประสิทธิภาพที่ราบรื่นและมีเสียงรบกวนต่ำ
• ปั๊มลูกสูบ: ความสามารถแรงดันสูง (สูงถึง 6,000 PSI ขึ้นไป) ตัวเลือกการเคลื่อนที่แบบแปรผัน และประสิทธิภาพสูง (90–95%) ตัวเลือกมาตรฐานสำหรับการใช้งานที่มีความต้องการสูง เช่น เครื่องอัดไฮดรอลิก การฉีดขึ้นรูป และการบินและอวกาศ

วาล์วควบคุม

วาล์วควบคุมจะควบคุมว่าของไหลไหลไปที่ใด เคลื่อนที่เร็วแค่ไหน และสามารถรับแรงดันได้มากน้อยเพียงใด สามประเภทหลักคือ:

• วาล์วควบคุมทิศทาง (DCV): ตรวจสอบว่าพอร์ตแอคทูเอเตอร์ใดรับของเหลวที่มีแรงดันและพอร์ตใดกลับคืนสู่ถัง DCV ที่ทำงานด้วยโซลินอยด์ช่วยให้สามารถควบคุมระยะไกลหรืออัตโนมัติได้
• วาล์วควบคุมความดัน: รวมถึงวาล์วระบาย (ซึ่งตั้งค่าขีดจำกัดแรงดันสูงสุดของระบบ) วาล์วลดแรงดัน และวาล์วลำดับ รีลีฟวาล์วเป็นอุปกรณ์ความปลอดภัยที่สำคัญ หากไม่มีวาล์วระบาย แอคทูเอเตอร์ที่อุดตันอาจสร้างแรงกดดันได้จนกว่าจะเกิดข้อผิดพลาดร้ายแรง
• วาล์วควบคุมการไหล: ควบคุมความเร็วของแอคชูเอเตอร์โดยการจำกัดหรือสูบจ่ายการไหลของของไหล นี่คือวิธีที่ผู้ปฏิบัติงานควบคุมความเร็วในการยืดและถอยกลับของกระบอกสูบ

กctuators

กctuators are the output devices that convert hydraulic fluid power back into mechanical work. กระบอกไฮดรอลิก สร้างแรงและการเคลื่อนที่เชิงเส้น — ขยายหรือหดแกน มอเตอร์ไฮดรอลิก สร้างการเคลื่อนที่แบบหมุนและแรงบิด ทางเลือกขึ้นอยู่กับประเภทของการเคลื่อนไหวที่แอปพลิเคชันต้องการ

ระบบการกรอง

การปนเปื้อนเป็นสาเหตุอันดับหนึ่งของความล้มเหลวของส่วนประกอบไฮดรอลิก — การสำรวจอุตสาหกรรมให้เหตุผลอย่างสม่ำเสมอ 70–80% ของความล้มเหลวของไฮดรอลิก ไปสู่การปนเปื้อนของของเหลว ตัวกรองจะอยู่ที่ตำแหน่งดูด (เพื่อป้องกันปั๊ม) แรงดัน (เพื่อป้องกันส่วนประกอบท้ายน้ำ) และกลับ (เพื่อทำความสะอาดของเหลวก่อนที่จะกลับเข้าสู่อ่างเก็บน้ำอีกครั้ง) การให้คะแนนตัวกรองแสดงเป็นไมครอน ระบบส่วนใหญ่กำหนดเป้าหมายระดับความสะอาด ISO 4406 คลาส 16/14/11 หรือดีกว่า

เครื่องแลกเปลี่ยนความร้อนหรือเครื่องทำความเย็น

ระบบไฮดรอลิกทำให้เกิดความร้อนโดยประมาณ 25–30% ของกำลังอินพุต โดยทั่วไปจะสูญเสียความร้อนไปในระบบมาตรฐาน ของไหลที่ทำงานที่อุณหภูมิสูงกว่า 180°F (82°C) จะลดลงอย่างรวดเร็ว ส่งผลให้ซีลสึกหรอและเกิดออกซิเดชันเร็วขึ้น เครื่องทำความเย็นแบบเป่าลมหรือเครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยน้ำจะรักษาอุณหภูมิของของเหลวให้อยู่ภายในช่วงการทำงานที่แนะนำ โดยทั่วไป 100°F ถึง 140°F (38°C ถึง 60°C) .

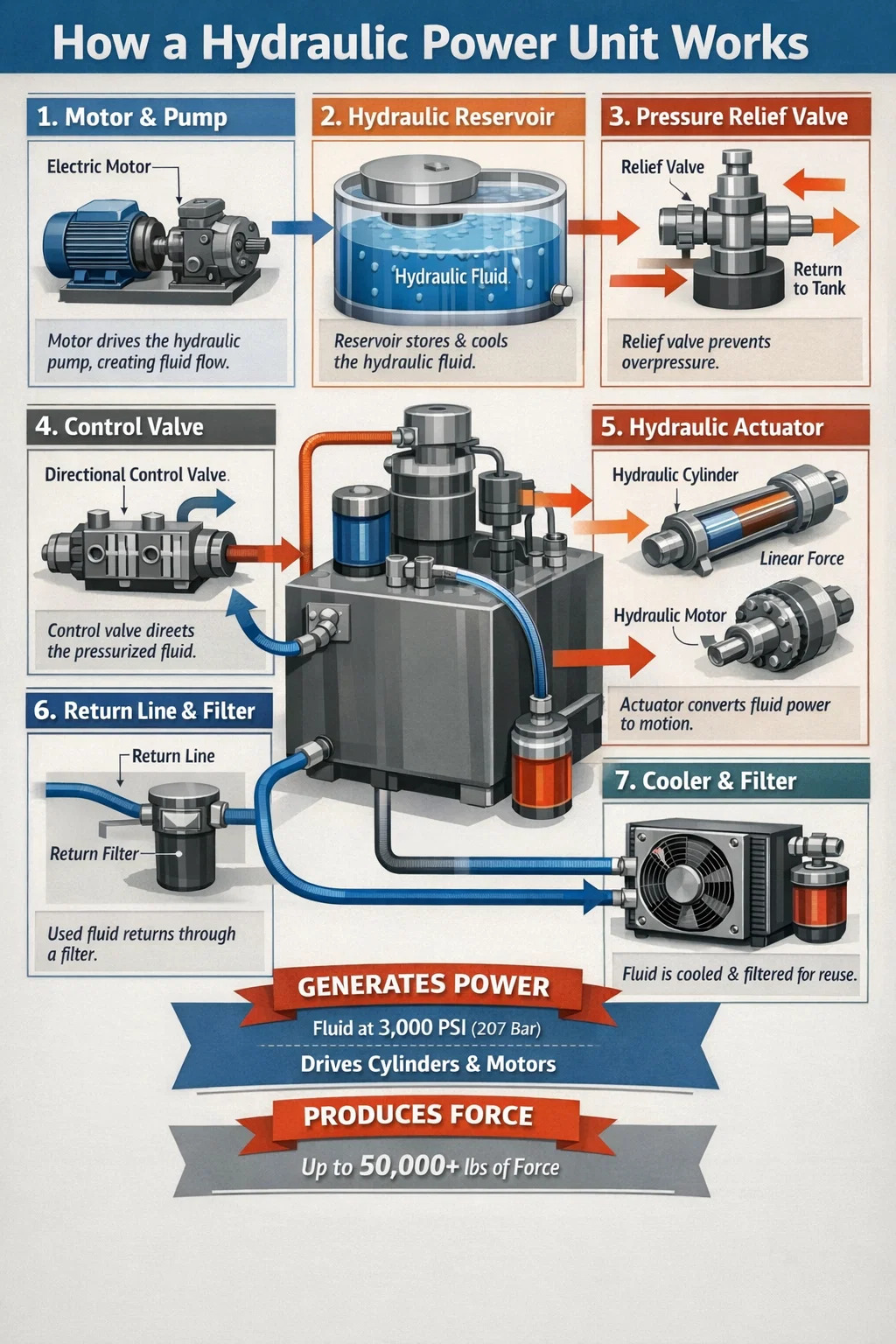

วงจรการทำงานทีละขั้นตอนของหน่วยกำลังไฮดรอลิก

การแบ่งวงจรการทำงานทำให้เห็นได้ชัดเจนว่าหน่วยกำลังไฮดรอลิกทำงานอย่างไรตั้งแต่ต้นจนจบ:

1. มอเตอร์สตาร์ท, ปั๊มหมุน: ผู้เสนอญัตติสำคัญจะหมุนปั๊ม รูปทรงของปั๊มภายใน — ฟันเฟืองที่ประกบกัน ลูกสูบหมุน หรือใบพัดเลื่อน — สร้างห้องที่ขยายและหดตัวซึ่งจะดึงของเหลวจากอ่างเก็บน้ำผ่านท่อดูด
2. แรงดันของของไหล: ปั๊มบังคับของไหลเข้าสู่เส้นแรงดันที่อัตราการไหลที่กำหนดโดยการกระจัดของปั๊มและ RPM แรงดันจะเพิ่มขึ้นเมื่อของไหลพบกับความต้านทาน เช่น น้ำหนักของโหลด วาล์วปิด หรือแรงที่จำเป็นในการเคลื่อนย้ายแอคชูเอเตอร์
3. รีลีฟวาล์วรักษาขีดจำกัดของระบบ: หากแรงดันเกินการตั้งค่าวาล์วระบาย (เช่น 3,000 PSI) วาล์วจะเปิดและบายพาสการไหลส่วนเกินกลับไปยังถัง เพื่อปกป้องส่วนประกอบทั้งหมด
4. เส้นทางวาล์วทิศทางของของไหล: กn operator or control system energizes a solenoid, shifting the directional valve. Pressurized fluid is directed to one port of a cylinder or motor.
5. กctuator moves: แรงดันของของไหลที่กระทำต่อพื้นที่ลูกสูบทำให้เกิดแรง (แรง = ความดัน × พื้นที่) กระบอกสูบขนาด 4 นิ้วที่ 2,500 PSI ให้ผลผลิตประมาณ แรงผลักดัน 31,400 ปอนด์ .
6. ของเหลวไหลกลับไหลกลับ: ของไหลที่ถูกแทนที่จากด้านตรงข้ามของแอคทูเอเตอร์จะเดินทางกลับผ่านวาล์วกำหนดทิศทางและท่อส่งกลับไปยังอ่างเก็บน้ำ โดยผ่านตัวกรองส่งคืน
7. ของเหลวถูกระบายความร้อนและกรอง: ในอ่างเก็บน้ำ ของเหลวจะตกตะกอน ปล่อยอากาศที่กักไว้ และถูกทำให้เย็นลง จากนั้นจึงพร้อมที่จะดึงกลับเข้าไปในท่อดูดสำหรับรอบถัดไป

ประเภทของหน่วยกำลังไฮดรอลิกและความแตกต่างในการใช้งาน

หน่วยกำลังไฮดรอลิกบางหน่วยไม่ทำงานในลักษณะเดียวกันภายใน ตัวเลือกการออกแบบมีผลอย่างมากต่อประสิทธิภาพ ประสิทธิภาพ และความเหมาะสมของการใช้งาน

ระบบปั๊มดิสเพลสเมนต์แบบแปรผัน

ใน HPU แบบดิสเพลสเมนต์แบบแปรผัน ปั๊มจะปรับการไหลเอาท์พุตโดยอัตโนมัติเพื่อให้ตรงกับความต้องการของระบบ เมื่อแอคชูเอเตอร์อยู่ในตำแหน่งคงที่และไม่จำเป็นต้องเคลื่อนไหว ปั๊มจะทำลายและส่งกระแสน้ำที่เพียงพอเพื่อรักษาแรงดันเท่านั้น สิ่งนี้จะช่วยลดการสร้างความร้อนและการใช้พลังงานได้อย่างมากเมื่อเทียบกับระบบการเคลื่อนที่แบบคงที่ซึ่งจะเลี่ยงการไหลส่วนเกินผ่านวาล์วระบายอย่างต่อเนื่อง ระบบการเคลื่อนที่แบบแปรผันที่ได้รับการติดตั้งอย่างดีสามารถลดการใช้พลังงานลงได้ 30–50% เมื่อเทียบกับการออกแบบการกระจัดคงที่ที่เทียบเคียงได้

HPU ของไดรฟ์ความเร็วตัวแปร

แทนที่จะเปลี่ยนการเคลื่อนที่ของปั๊ม หน่วยกำลังไฮดรอลิก VSD จะแปรผันความเร็วของมอเตอร์ผ่านไดรฟ์ความถี่แปรผัน (VFD) เมื่อความต้องการลดลง มอเตอร์จะช้าลงแทนที่จะไหลผ่านปั๊ม ระบบเหล่านี้ได้รับความนิยมเพิ่มมากขึ้นในโรงงานอุตสาหกรรมสมัยใหม่ เนื่องจากสามารถลดต้นทุนด้านพลังงานและระดับเสียงได้ — HPU ที่ขับเคลื่อนด้วย VSD ที่ไม่ได้ใช้งานสามารถทำงานได้ที่ ต่ำกว่า 65 เดซิเบล(เอ) เมื่อเทียบกับ 75–80 dB(A) สำหรับยูนิตทั่วไปที่ความเร็วสูงสุด

น้ำมันไฮดรอลิก: ตัวกลางที่ทำให้ทุกอย่างทำงานได้

น้ำมันไฮดรอลิกทำได้มากกว่าการส่งผ่านแรงดัน ช่วยหล่อลื่นปั๊มภายในและส่วนประกอบมอเตอร์ทุกชิ้น ระบายความร้อนออกจากจุดเสียดสี ป้องกันการกัดกร่อน และซีลช่องว่างระหว่างชิ้นส่วนที่เคลื่อนไหว การเลือกและบำรุงรักษาของเหลวที่เหมาะสมมีความสำคัญพอๆ กับการเลือกปั๊มที่เหมาะสม

ความหนืดและผลกระทบ

ความหนืดเป็นคุณสมบัติของของไหลที่สำคัญที่สุดเพียงอย่างเดียวในระบบไฮดรอลิก ISO VG 46 น้ำมันแร่เป็นตัวเลือกที่พบบ่อยที่สุดสำหรับ HPU อุตสาหกรรมที่ทำงานในสภาพแวดล้อมที่มีอุณหภูมิปกติ ความหนืดที่ต่ำเกินไปทำให้ปั๊มภายในรั่วไหลเพิ่มขึ้นและสึกหรอเร็วขึ้น ความหนืดที่สูงเกินไปจะเพิ่มความต้านทาน สร้างความร้อนมากขึ้น และอาจทำให้ปั๊มอดอยากเมื่อสตาร์ทเย็น ระบบส่วนใหญ่ระบุช่วงความหนืดของ 25–54 cSt ที่อุณหภูมิใช้งาน .

ประเภทของของไหลที่ใช้ในหน่วยพลังงานไฮดรอลิก

• น้ำมันแร่: มาตรฐานสำหรับการใช้งานในอุตสาหกรรมและอุปกรณ์พกพาส่วนใหญ่ หล่อลื่นได้ดี มีจำหน่ายทั่วไป คุ้มราคา ไม่เหมาะในกรณีที่มีความเสี่ยงจากไฟไหม้อย่างมาก
• ของเหลวทนไฟ (HFA, HFB, HFC, HFD): จำเป็นในโรงงานเหล็ก งานหล่อโลหะ และสภาพแวดล้อมที่มีอุณหภูมิสูงอื่นๆ ชนิดน้ำ-ไกลคอลและเอสเทอร์สังเคราะห์เป็นเรื่องธรรมดาที่สุด
• ของเหลวที่ย่อยสลายได้ทางชีวภาพ: เอสเทอร์ผักหรือโพลีอัลคิลีนไกลคอล (PAG) ได้รับคำสั่งในการใช้งานที่มีความอ่อนไหวต่อสิ่งแวดล้อม — อุปกรณ์ด้านป่าไม้ แพลตฟอร์มนอกชายฝั่ง การก่อสร้างทางน้ำ
• ของเหลวฟอสเฟตเอสเตอร์: ใช้ในระบบไฮดรอลิกสำหรับการบินเชิงพาณิชย์เพื่อการทนไฟและเสถียรภาพที่ดีเยี่ยมที่แรงดันใช้งานสูง (สูงถึง 3,000 PSI ในระบบเครื่องบิน)

การใช้งานทั่วไปที่ต้องอาศัยหน่วยกำลังไฮดรอลิก

เหตุผลที่มีการใช้หน่วยกำลังไฮดรอลิกในอุตสาหกรรมต่างๆ มากมายมีข้อดีหลักประการหนึ่ง: ไม่มีเทคโนโลยีอื่นใดที่ให้ความหนาแน่นของแรงที่เทียบเคียงได้ในราคาเท่าเดิม . หน่วยกำลังไฮดรอลิกขนาด 10 HP สามารถสร้างแรงได้มากกว่า 50,000 ปอนด์ผ่านกระบอกสูบขนาดเล็ก ตัวกระตุ้นเชิงเส้นไฟฟ้าที่มีความจุแรงเท่ากันจะมีราคาสูงกว่าหลายเท่าและใช้พื้นที่มากกว่ามาก

การผลิตภาคอุตสาหกรรม

เครื่องกดไฮดรอลิกเป็นหัวใจหลักของการปั๊ม การตี และการขึ้นรูปโลหะ เครื่องอัดไฮดรอลิกขนาด 500 ตันใช้ HPU ที่ให้การไหลที่ 3,000–5,000 ปอนด์ต่อตารางนิ้ว เพื่อพัฒนาน้ำหนักที่จำเป็นในการสร้างส่วนประกอบที่เป็นเหล็ก เครื่องฉีดขึ้นรูปใช้ HPU เพื่อสร้างแรงจับยึด โดยทั่วไป 100 ถึง 6,000 ตัน — ที่ยึดแม่พิมพ์ไว้ครึ่งหนึ่งระหว่างการฉีดพลาสติก

อุปกรณ์ก่อสร้างและเคลื่อนที่

รถขุด รถปราบดิน และเครนทุกคันอาศัยพลังไฮดรอลิก รถขุดขนาดกลาง (ประเภท 20 ตัน) โดยทั่วไปจะบรรทุก HPU 50-80 แกลลอนต่อนาที ที่ 5,000 PSI เพื่อจ่ายกำลังให้กับฟังก์ชันบูม แขน บัคเก็ต และสวิงพร้อมกัน แพ็คเกจขนาดกะทัดรัดของ HPU ช่วยให้สามารถบรรจุกำลังทั้งหมดนี้ภายในโครงสวิงของเครื่องได้

กerospace and Defense

เครื่องบินพาณิชย์ใช้หน่วยส่งกำลังไฮดรอลิกบนเครื่องบิน ซึ่งมักเรียกว่าชุดส่งกำลังไฮดรอลิก เพื่อควบคุมพื้นผิวควบคุมการบิน ลงจอดเกียร์ และเครื่องกลับแรงขับ ระบบไฮดรอลิกของโบอิ้ง 737 ทำงานที่ 3,000 PSI และใช้ระบบปั๊มที่ขับเคลื่อนด้วยเครื่องยนต์อิสระ 2 ระบบพร้อมปั๊มสำรองไฟฟ้า ยานพาหนะทางทหารใช้ HPU ในการหมุนป้อมปืน การปรับระดับช่วงล่าง และการวางตำแหน่งระบบอาวุธ

ทะเลและนอกชายฝั่ง

ระบบบังคับเลี้ยวของเรือ (เฟืองบังคับเลี้ยวแบบรางไฮดรอลิก), เครนดาดฟ้า, กระจกบังลมสมอเรือ และระบบป้องกันการระเบิดนอกชายฝั่ง (BOP) ล้วนใช้ HPU เฉพาะ ระบบควบคุม BOP ใต้ทะเลใช้ HPU ที่สามารถปฏิบัติการได้ที่ 5,000 PSI โดยมีธนาคารสะสมพลังงานเพื่อให้มั่นใจว่าสามารถปิดฉุกเฉินได้แม้ว่าแหล่งจ่ายไฟหลักจะล้มเหลวก็ตาม

การจัดการและการยกวัสดุ

เครื่องปรับระดับท่าเรือ รถกระเช้าขากรรไกร รอกยานพาหนะ และเครื่องอัดรถบรรทุกขยะ ล้วนใช้ HPU ขนาดเล็กถึงขนาดกลาง ลิฟต์สำหรับยานยนต์แบบสองเสาที่รับน้ำหนักได้ 10,000 ปอนด์ โดยทั่วไปจะใช้ 2 แรงม้า, 2 แกลลอน HPU ทำงานที่ 2,500–3,000 PSI — แสดงให้เห็นว่าหน่วยขนาดเล็กสามารถรองรับโหลดจำนวนมากได้อย่างไรเมื่อใช้ขนาดกระบอกสูบที่เหมาะสม

ความดัน การไหล และกำลัง: ฟิสิกส์เบื้องหลังแรงไฮดรอลิก

ก practical grasp of the underlying physics helps operators and engineers size systems correctly and diagnose problems effectively.

กฎของปาสคาล เป็นหลักการพื้นฐาน: แรงดันที่จ่ายให้กับของไหลที่ถูกจำกัดจะถูกส่งอย่างเท่าเทียมกันในทุกทิศทางทั่วทั้งของไหล นี่คือสิ่งที่ทำให้ปั๊มขนาดเล็กสามารถสร้างแรงมหาศาลผ่านกระบอกสูบที่มีรูขนาดใหญ่ได้ โดยความดันจะเท่ากันที่ทางออกของปั๊มและที่หน้าลูกสูบของกระบอกสูบ แต่แรงจะคูณด้วยพื้นที่ที่ใหญ่กว่า

สูตรไฮดรอลิกหลักที่ควบคุมวิธีการทำงานของหน่วยกำลังไฮดรอลิก:

• แรง (lbf) = ความดัน (PSI) × พื้นที่ (in²): ก 5-inch bore cylinder (area = 19.6 in²) at 3,000 PSI generates 58,800 lbf of push force.
• การไหล (GPM) = การกระจัด (in³/rev) × RPM ÷ 231: ก gear pump with 1.5 in³/rev displacement at 1,800 RPM delivers approximately 11.7 GPM.
• แรงม้าไฮดรอลิก = ความดัน (PSI) × การไหล (GPM) ۞ 1,714: ก system running at 3,000 PSI and 10 GPM requires approximately 17.5 hydraulic horsepower. With typical pump and motor efficiencies, the actual motor draw is roughly 20–22 HP.
• ความเร็วกระบอกสูบ (นิ้ว/นาที) = อัตราการไหล (นิ้ว³/นาที) ۞ พื้นที่ (นิ้ว²): การไหลที่สูงขึ้นหมายถึงการเคลื่อนที่ของแอคชูเอเตอร์เร็วขึ้น กระบอกสูบที่มีขนาดใหญ่กว่าจะเคลื่อนที่ช้าลงด้วยอัตราการไหลเท่าเดิม

ปัญหาหน่วยกำลังไฮดรอลิกทั่วไปและสาเหตุ

แม้แต่ HPU ที่ออกแบบมาอย่างดีก็ยังอาจพัฒนาปัญหาเมื่อเวลาผ่านไป การทราบอาการและสาเหตุที่แท้จริงจะช่วยเร่งการวินิจฉัยและลดเวลาหยุดทำงาน

ความร้อนสูงเกินไป

อุณหภูมิของของไหลเกิน 180°F (82°C) เป็นปัญหาการดำเนินงานที่พบบ่อยที่สุด สาเหตุ ได้แก่ เครื่องทำความเย็นขนาดเล็ก ครีบระบายความร้อนอุดตัน การรั่วไหลภายในมากเกินไปผ่านส่วนประกอบที่สึกหรอ (ซึ่งเปลี่ยนพลังงานความดันเป็นความร้อน) หรือวาล์วระบายที่ตั้งสูงเกินไปสำหรับการทำงานต่อเนื่อง อุณหภูมิ 18°F (10°C) แต่ละครั้งจะเพิ่มขึ้นเหนือช่วงอุณหภูมิที่แนะนำจะเพิ่มอัตราการออกซิเดชันและการเสื่อมสภาพของซีลประมาณสองเท่า

ประสิทธิภาพของแอคชูเอเตอร์ช้าหรืออ่อนแอ

การขยายกระบอกสูบอย่างช้าๆ รวมกับแรงดันของระบบปกติมักจะบ่งบอกถึงปัญหาการไหล เช่น ปั๊มสึกหรอ ตัวกรองการดูดอุดตัน หรือวาล์วปิดการดูดที่ปิดบางส่วน แรงที่อ่อนแอที่การไหลปกติบ่งบอกว่ามีแรงดันไม่เพียงพอ — ตรวจสอบการตั้งค่าวาล์วระบายและมองหาบายพาสกระบอกสูบภายใน (ซีลลูกสูบสึก) ปั๊มส่งของ น้อยกว่า 85% ของอัตราการไหลที่กำหนด ที่ความดันใช้งานโดยทั่วไปจะถึงกำหนดเปลี่ยนหรือสร้างใหม่

เสียงรบกวนมากเกินไป

การเกิดโพรงอากาศ — โดยที่ปั๊มไม่สามารถรับของเหลวได้เพียงพอ — ทำให้เกิดเสียงกรีดร้องหรือเสียงบดที่โดดเด่น ทำให้ปั๊มเสียหายอย่างรวดเร็ว สาเหตุได้แก่ ตัวกรองการดูดอุดตัน ความหนืดของของเหลวสูงเกินไปสำหรับสภาวะต่างๆ (โดยเฉพาะเมื่อสตาร์ทเย็น) หรือท่อดูดที่เล็กหรือยาวเกินไป การเติมอากาศที่เกิดจากอากาศที่ไหลผ่านข้อต่อหลวมที่ด้านดูด ทำให้เกิดเสียงที่แตกต่างออกไป — ทำให้เกิดเสียงครวญครางหรือส่งเสียงรัว — และทำให้เกิดพฤติกรรมของแอคทูเอเตอร์ที่เป็นรูพรุน

การรั่วไหลภายนอก

การรั่วไหลของน้ำมันไฮดรอลิกเป็นปัญหาในการบำรุงรักษาและเป็นอันตรายต่อความปลอดภัย ซีลจะแข็งและแตกเมื่อสัมผัสกับความร้อนและของเหลวที่ปนเปื้อน น้ำมันไฮดรอลิกแรงดันสูงที่ถูกฉีดผ่านผิวหนังจากการรั่วของรูเข็มในท่อคือ ก เหตุฉุกเฉินทางการแพทย์ — อาจทำให้เนื้อเยื่อถูกทำลายอย่างรุนแรงแม้ว่าบาดแผลเริ่มแรกจะดูเล็กน้อยก็ตาม การตรวจสอบและเปลี่ยนท่อยางเป็นประจำตามกำหนดเวลา (โดยทั่วไปทุกๆ 4-6 ปีโดยไม่คำนึงถึงลักษณะที่ปรากฏ) ถือเป็นแนวทางปฏิบัติมาตรฐานในโปรแกรมการบำรุงรักษาที่มีความรับผิดชอบ

ความกดดันไม่สร้างตามจุดที่กำหนด

หากระบบไม่สามารถเข้าถึงการตั้งค่าความดันได้ วาล์วระบายอาจเปิดค้าง ตั้งไม่ถูกต้อง หรือสึกหรอ การสึกหรอของปั๊มภายในทำให้เกิดการบายพาสมากเกินไปเป็นอีกสาเหตุหนึ่งที่พบบ่อย ตรวจสอบวาล์วระบายอย่างเป็นระบบก่อน — แยกวาล์วออกและทดสอบแรงดันทางออกของปั๊มโดยตรง ปั๊มที่ดีควรจะได้รับแรงดันที่กำหนดของระบบถึง 110–120% ได้อย่างง่ายดายในการทดสอบเดดเฮดก่อนที่วาล์วระบายจะเปิด

การบำรุงรักษาหน่วยกำลังไฮดรอลิก: สิ่งที่ช่วยยืดอายุการใช้งานได้จริง

ก properly maintained hydraulic power unit can deliver อายุการใช้งาน 20,000 ชั่วโมง สำหรับอ่างเก็บน้ำ วาล์ว และส่วนประกอบโครงสร้างหลัก ปั๊มในระบบที่สะอาดซึ่งมีของเหลวที่ได้รับการดูแลอย่างดีสามารถใช้งานได้ถึง 10,000–15,000 ชั่วโมงเป็นประจำ ระบบที่ถูกละเลยอาจล้มเหลวอย่างหายนะภายใน 2,000 ชั่วโมง

• การเก็บตัวอย่างและการวิเคราะห์ของไหล: เก็บตัวอย่างน้ำมันทุกๆ 500–1,000 ชั่วโมงแล้วส่งไปยังห้องปฏิบัติการวิเคราะห์ของเหลว จำนวนอนุภาค ปริมาณน้ำ ความหนืด และความเข้มข้นของโลหะในการสึกหรอเผยให้เห็นปัญหาหลายสัปดาห์หรือหลายเดือนก่อนที่จะกลายเป็นความล้มเหลวร้ายแรง นี่เป็นวิธีปฏิบัติด้านการบำรุงรักษา ROI สูงสุดเพียงวิธีเดียวที่มีอยู่
• การเปลี่ยนไส้กรอง: เปลี่ยนตัวกรองส่งกลับและตัวกรองแรงดันตามช่วงเวลาที่ผู้ผลิตแนะนำ หรือเมื่อตัวบ่งชี้ความดันแตกต่างแสดงข้อจำกัด แล้วแต่ว่ากรณีใดจะเกิดขึ้นก่อน อย่าข้ามตัวกรองเพื่อขยายช่วงการเปลี่ยนแปลง
• การบำรุงรักษาเครื่องช่วยหายใจ: ช่องระบายอากาศของถังพักจะป้องกันไม่ให้ฝุ่นในชั้นบรรยากาศเข้าไปในถังเมื่อระดับของเหลวเปลี่ยนแปลง ช่องระบายอากาศที่อุดตันสามารถทำให้ปั๊มเกิดเป็นโพรงโดยการสร้างสุญญากาศในถังพัก เปลี่ยนช่องระบายอากาศทุกครั้งที่เปลี่ยนถ่ายน้ำมันเครื่อง
• ช่วงการเปลี่ยนถ่ายของเหลว: ในอุตสาหกรรมบริการทั่วไปที่ใช้น้ำมันแร่ การเปลี่ยนถ่ายของเหลวทุกๆ 2,000–4,000 ชั่วโมงถือเป็นพื้นฐานที่เหมาะสม สภาพแวดล้อมที่มีอุณหภูมิสูงหรือมีการปนเปื้อนสูงจำเป็นต้องเปลี่ยนแปลงบ่อยขึ้น ปล่อยให้ข้อมูลการวิเคราะห์ของเหลวขับเคลื่อนกำหนดการ แทนที่จะใช้ช่วงเวลาปฏิทินคงที่
• ขั้นตอนการตรวจด้วยสายตา: การตรวจสอบรายสัปดาห์ควรรวมถึงระดับของเหลว เกจวัดอุณหภูมิ ตัวบ่งชี้ข้อจำกัดของตัวกรอง และการสแกนข้อต่อภายนอกและท่อทั้งหมดเพื่อดูของเหลวที่ไหลออกมา การจับข้อต่อแบบร้องไห้ตั้งแต่เนิ่นๆ จะช่วยป้องกันท่อที่ชำรุดและเกิดการปนเปื้อนทั้งระบบ

การกำหนดขนาดหน่วยกำลังไฮดรอลิกสำหรับการใช้งานของคุณ

การกำหนดขนาด HPU ที่ถูกต้องจำเป็นต้องทำงานผ่านพารามิเตอร์ที่เชื่อมต่อถึงกันสี่ตัว: แรงที่ต้องการ ความเร็วที่ต้องการ รอบการทำงาน และแรงดันในการทำงาน การข้ามสิ่งใดสิ่งหนึ่งเหล่านี้นำไปสู่หน่วยขนาดเล็กที่ไม่สามารถตอบสนองเป้าหมายด้านประสิทธิภาพหรือหน่วยขนาดใหญ่ที่ทำให้สิ้นเปลืองทุนและพลังงาน

ขั้นตอนที่ 1: กำหนดแรงที่ต้องการและเลือกแรงดันใช้งาน

เริ่มต้นด้วยโหลดสูงสุดที่แอคชูเอเตอร์ต้องรับมือ เพิ่ม 25% สำหรับการสูญเสียแรงเสียดทานและแรงดันต้าน เลือกแรงดันใช้งาน — โดยทั่วไปคือ 1,500–3,000 PSI สำหรับงานอุตสาหกรรมทั่วไป — และคำนวณรูกระบอกสูบที่ต้องการ: กrea = Force ÷ Pressure . แรงดันใช้งานที่สูงขึ้นทำให้กระบอกสูบมีขนาดเล็กลงและโครงสร้างที่เบากว่า แต่ต้องการการปิดผนึกที่ดีขึ้นและการกรองที่เข้มงวดยิ่งขึ้น

ขั้นตอนที่ 2: กำหนดอัตราการไหลที่ต้องการ

อัตราการไหลที่ต้องการ (GPM) = พื้นที่กระบอกสูบ (นิ้ว²) × ความเร็วที่ต้องการ (นิ้ว/นาที) ÷ 231 หากกระบอกสูบต้องขยายออก 12 นิ้วใน 4 วินาที (180 นิ้ว/นาที) ด้วยรูเจาะ 3 นิ้ว (พื้นที่ = 7.07 นิ้ว²) อัตราการไหลที่ต้องการจะอยู่ที่ประมาณ 5.5 แกลลอนต่อนาที . เพิ่ม 10–15% สำหรับการสูญเสียวาล์วและการรั่วไหลภายใน

ขั้นตอนที่ 3: คำนวณแรงม้าของมอเตอร์

HP = (PSI × GPM) ÷ (1,714 × ประสิทธิภาพโดยรวม) สำหรับระบบที่ 2,500 PSI, 5.5 GPM และประสิทธิภาพ 85% HP ของมอเตอร์ที่ต้องการจะอยู่ที่ประมาณ 9.4 แรงม้า . ปัดขึ้นเป็นขนาดเฟรมมอเตอร์มาตรฐานถัดไป — ในกรณีนี้คือมอเตอร์ 10 แรงม้า

ขั้นตอนที่ 4: ปรับขนาดอ่างเก็บน้ำและเครื่องทำความเย็นสำหรับรอบการทำงาน

ก machine running continuously at full load needs a larger reservoir and more cooling capacity than one cycling 20% of the time with long idle periods. For continuous duty, size the reservoir at ห้าเท่าของการไหลต่อนาทีของปั๊ม และรวมตัวทำความเย็นแบบแอคทีฟที่ได้รับการจัดอันดับให้ปฏิเสธพลังงานอินพุตอย่างน้อย 25% เป็นความร้อน
