ออกแบบมาสำหรับแพลตฟอร์มการยกแบบไฮดรอลิก หน่วยจ่ายกำลังของแพลตฟอร์มการยกนี้รวมปั๊มเกียร์แรงดันสูง มอเตอร์ AC บล็อกวาล์วกลาง วาล์วตลับ และถังน้ำมัน หลัง...

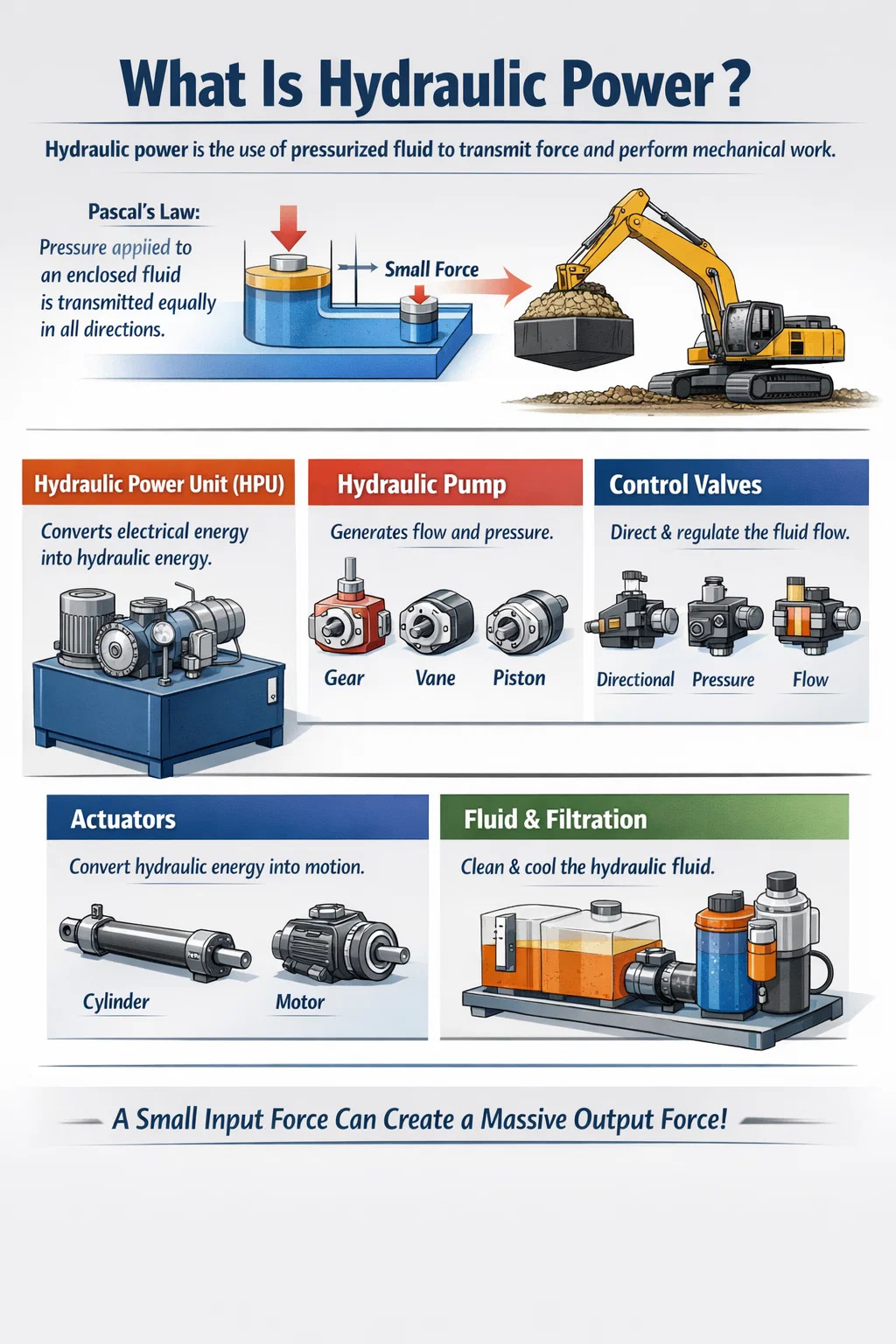

ดูรายละเอียดกำลังไฮดรอลิกคือการใช้ของไหลที่มีแรงดัน ซึ่งเกือบจะใช้น้ำมันเป็นหลัก เพื่อส่งแรงและทำงานทางกล หลักการพื้นฐานคือกฎของปาสคาล: แรงดันที่จ่ายให้กับของไหลที่ถูกปิดจะถูกส่งอย่างเท่าเทียมกันในทุกทิศทาง ซึ่งหมายความว่าแรงอินพุตที่ค่อนข้างเล็กซึ่งกระทำต่อพื้นที่ลูกสูบขนาดเล็กสามารถขยายเป็นแรงเอาท์พุตขนาดใหญ่บนพื้นที่ลูกสูบขนาดใหญ่ได้ ในทางปฏิบัติ นั่นคือเหตุผลว่าทำไมกระบอกไฮดรอลิกขนาดกะทัดรัดจึงสามารถยกบุ้งกี๋ของรถขุดขนาด 30 ตัน ยึดแท่นอัดที่มีน้ำหนักหลายพันกิโลนิวตัน หรือขับเคลื่อนเฟืองบังคับเลี้ยวของเรือได้อย่างแม่นยำและแม่นยำทำซ้ำได้
แหล่งพลังงานในระบบไฮดรอลิกคือ หน่วยพลังงานไฮดรอลิก (เอชพียู) — บางครั้งเรียกว่าชุดจ่ายไฟไฮดรอลิกหรือสถานีจ่ายไฟ โดยจะแปลงพลังงานไฟฟ้า (หรือดีเซล) ให้เป็นพลังงานไฮดรอลิกโดยการขับเคลื่อนปั๊มที่สร้างแรงดันของของเหลว จากนั้นกระจายแรงดันนั้นผ่านท่อ วาล์ว และกระบอกสูบไปยังทุกที่ที่จำเป็นต้องทำงาน หากไม่มี HPU ที่มีขนาดเหมาะสม แม้แต่ส่วนประกอบดาวน์สตรีมที่ซับซ้อนที่สุดก็ไม่สามารถทำงานได้อย่างน่าเชื่อถือ
กำลังไฮดรอลิกวัดเป็นกิโลวัตต์ (kW) หรือแรงม้า (HP) และแรงดันของระบบได้รับการจัดอันดับเป็นบาร์หรือ PSI ระบบไฮดรอลิกทางอุตสาหกรรมโดยทั่วไปทำงานระหว่าง 150 บาร์ (2,175 PSI) และ 350 บาร์ (5,076 PSI) แม้ว่าระบบแรงดันสูงพิเศษในการใช้งานด้านการบินและอวกาศหรือใต้ทะเลจะเกิน 700 บาร์ได้ อัตราการไหล — วัดเป็นลิตรต่อนาที (L/min) หรือแกลลอนต่อนาที (GPM) — กำหนดความเร็วของแอคทูเอเตอร์ ในขณะที่ความดันกำหนดแรงส่งออก
วงจรไฮดรอลิกที่สมบูรณ์ประกอบด้วยส่วนประกอบหลายชิ้นที่พึ่งพาซึ่งกันและกัน แต่ละคนมีบทบาทเฉพาะ จุดอ่อนในส่วนใดส่วนหนึ่งทำให้ประสิทธิภาพของระบบโดยรวมลดลง
HPU คือหัวใจของระบบ โดยทั่วไปจะประกอบด้วยมอเตอร์ไฟฟ้าหรือเครื่องยนต์สันดาป ปั๊มไฮดรอลิก อ่างเก็บน้ำ (ถัง) สำหรับเก็บของเหลว ตัวแลกเปลี่ยนความร้อนหรือวงจรทำความเย็น ชุดกรอง วาล์วระบายแรงดัน และตัวสะสมในหลายรูปแบบ ความจุของอ่างเก็บน้ำมีตั้งแต่ไม่กี่ลิตรในชุดจ่ายไฟขนาดกะทัดรัดไปจนถึงหลายพันลิตรในสถานีอุตสาหกรรมขนาดใหญ่ การให้คะแนนมอเตอร์สำหรับ HPU อุตสาหกรรมโดยทั่วไปมีตั้งแต่ 0.37 กิโลวัตต์ถึงมากกว่า 500 กิโลวัตต์ ขึ้นอยู่กับความต้องการใช้งาน
ปั๊มแปลงพลังงานกลเป็นกระแสไฮดรอลิก ปั๊มหลักสามประเภทที่ใช้ในอุตสาหกรรม ได้แก่ ปั๊มเกียร์ (คุ้มค่า แรงดันสูงถึง ~250 บาร์) ปั๊มใบพัด (ไหลเรียบ 70–175 บาร์) และปั๊มลูกสูบ (แรงดันและประสิทธิภาพสูงสุด สูงถึง 420 บาร์หรือสูงกว่า) ปั๊มลูกสูบแบบแปรผันมีคุณค่าเป็นพิเศษ เนื่องจากจะปรับเอาต์พุตการไหลให้ตรงกับความต้องการโหลด ซึ่งช่วยลดการใช้พลังงานลง 20–40% เมื่อเทียบกับทางเลือกทดแทนการกระจัดคงที่
วาล์วควบคุมทิศทางจะจ่ายของเหลวไปยังแอคชูเอเตอร์ที่ถูกต้อง วาล์วควบคุมความดัน (บรรเทา ลด ลำดับ) ปกป้องวงจรและจัดการแรงที่ส่งออก วาล์วควบคุมการไหลจะควบคุมความเร็วของแอคชูเอเตอร์ ระบบสมัยใหม่ใช้วาล์วแบบสัดส่วนหรือเซอร์โวมากขึ้น ซึ่งตอบสนองต่อสัญญาณอิเล็กทรอนิกส์เพื่อให้สามารถควบคุมวงปิดได้ ซึ่งจำเป็นสำหรับเครื่องจักร CNC การฉีดขึ้นรูป และหุ่นยนต์
แอคทูเอเตอร์แปลงพลังงานไฮดรอลิกกลับเป็นงานเครื่องกล ตัวกระตุ้นเชิงเส้นตรง (กระบอกสูบ) จะสร้างแรงผลักดัน/แรงดึง ในขณะที่มอเตอร์ไฮดรอลิกจะสร้างแรงบิดแบบหมุน เส้นผ่านศูนย์กลางของรูกระบอกสูบมีตั้งแต่ 20 มม. ในเครื่องจักรขนาดกะทัดรัด ไปจนถึงมากกว่า 1,000 มม. ในอุปกรณ์ปั๊มขนาดใหญ่ กระบอกสูบที่มีรูเจาะขนาด 200 มม. ทำงานที่แรงดัน 300 บาร์จะทำให้เกิดฟองอากาศประมาณนั้น 942 กิโลนิวตัน (ประมาณ 96 เมตริกตัน) ของการหนีบหรือแรงยก
น้ำมันไฮดรอลิกทำหน้าที่สี่ฟังก์ชันพร้อมกัน: กำลังส่ง, การหล่อลื่นส่วนประกอบภายใน, การกระจายความร้อน และช่องว่างการปิดผนึก น้ำมันแร่ ISO VG 46 เป็นเกรดที่ใช้กันอย่างแพร่หลายสำหรับเครื่องจักรอุตสาหกรรม การปนเปื้อนเป็นสาเหตุหลักของความล้มเหลวของระบบไฮดรอลิก การศึกษาจากอุตสาหกรรมพลังงานของไหลแสดงให้เห็นอย่างต่อเนื่อง กว่า 70% ของระบบไฮดรอลิกขัดข้อง เกี่ยวข้องกับการปนเปื้อน ความสะอาดเป้าหมายโดยทั่วไปคือ ISO 4406 คลาส 16/14/11 สำหรับระบบเซอร์โวและ 18/16/13 สำหรับวงจรมาตรฐาน
การทำความเข้าใจลำดับภายในของ HPU จะช่วยทั้งการแก้ไขปัญหาและการออกแบบระบบ
สามารถเพิ่มถังสะสมซึ่งเป็นถังแรงดันที่มีกระเพาะปัสสาวะชาร์จแก๊สเพื่อเก็บพลังงานไฮดรอลิกและปล่อยพลังงานออกมาในสถานการณ์ที่มีความต้องการพลังงานสูง ทำให้ HPU สามารถใช้มอเตอร์ขนาดเล็กในขณะที่ยังคงตอบสนองความต้องการโหลดสูงสุดได้ เทคนิคนี้พบได้ทั่วไปในเครื่องกดเบรกและอุปกรณ์หล่อขึ้นรูป
วิศวกรมักเปรียบเทียบระบบไฮดรอลิก ไฟฟ้า และระบบนิวแมติกก่อนตัดสินใจออกแบบ แต่ละแนวทางมีจุดแข็งและข้อจำกัดที่เป็นรูปธรรมอย่างแท้จริง
| เกณฑ์ | ไฮดรอลิก | ไฟฟ้า (เซอร์โว) | นิวเมติก |
|---|---|---|---|
| ความหนาแน่นของแรง | สูงมาก (≥50 กิโลนิวตัน/กก.) | ปานกลาง | ต่ำ (ใช้งานได้จริง ≤10 บาร์) |
| ความแม่นยำ/การควบคุมตำแหน่ง | สูง (เซอร์โว-ไฮดรอลิก) | ยอดเยี่ยม | จำกัด |
| ประสิทธิภาพการใช้พลังงาน | 60–85% (ปั๊มแปรผัน) | 85–95% | 25–35% |
| การป้องกันการโอเวอร์โหลด | โดยธรรมชาติ (วาล์วระบาย) | ต้องใช้อุปกรณ์อิเล็กทรอนิกส์ | โดยธรรมชาติ |
| ความซับซ้อนในการบำรุงรักษา | ปานกลาง–High | ต่ำ-ปานกลาง | ต่ำ |
| แรงดันใช้งานทั่วไป | 150–420 บาร์ | ไม่มี | 5–10 บาร์ |
กำลังไฮดรอลิกมีข้อได้เปรียบที่ชัดเจนในการใช้งานที่ต้องใช้แรงที่สูงมากในรูปแบบกะทัดรัด กระบอกไฮดรอลิกที่ผลิต 500 kN อาจหนัก 30 กก. การได้รับแรงเดียวกันกับแอคชูเอเตอร์ไฟฟ้าแบบบอลสกรูอาจต้องใช้ระบบที่มีน้ำหนักมากกว่าห้าเท่า ในทางกลับกัน เมื่อความแม่นยำของตำแหน่งต่ำกว่ามิลลิเมตรและความต้องการการรั่วไหลเป็นศูนย์ ไดรฟ์เซอร์โวไฟฟ้าได้เข้ามาแทนที่การออกแบบไฮดรอลิกแบบเก่าในเครื่องมือกลและอุปกรณ์เซมิคอนดักเตอร์เป็นส่วนใหญ่
ระบบไฟฟ้า-ไฮดรอลิกสมัยใหม่ผสมผสานทั้งสองโลกเข้าด้วยกัน: เซอร์โวมอเตอร์ความเร็วแปรผันขับเคลื่อนปั๊มไฮดรอลิก ให้แรงดันและการไหลตามความต้องการพร้อมประสิทธิภาพในการเข้าใกล้การกระตุ้นด้วยไฟฟ้า ในขณะที่ยังคงความหนาแน่นของแรงของระบบไฮดรอลิกไว้ หน่วยส่งกำลังเซอร์โว-ไฮดรอลิกเหล่านี้กำลังถูกนำมาใช้อย่างรวดเร็วในการฉีดขึ้นรูปและการขึ้นรูปโลหะ
กำลังไฮดรอลิกฝังอยู่ในเกือบทุกส่วนที่เกี่ยวข้องกับการเคลื่อนย้าย การขึ้นรูป หรือการควบคุมแรงที่มีน้ำหนักมาก ตลาดอุปกรณ์ไฮดรอลิกทั่วโลกมีมูลค่าประมาณ 40 พันล้านดอลลาร์สหรัฐในปี 2566 และคาดว่าจะเติบโตที่ CAGR ประมาณ 4.5% จนถึงปี 2573 โดยได้แรงหนุนจากกิจกรรมการก่อสร้างและความต้องการระบบอัตโนมัติทางอุตสาหกรรม
รถขุด รถปราบดิน เครน และรถตักต้องใช้กำลังไฮดรอลิกทั้งหมดในการเคลื่อนย้ายบูม แขน และบุ้งกี๋ รถขุดมาตรฐานขนาด 20 ตันจะบรรทุกหน่วยกำลังไฮดรอลิกที่ให้กำลังโดยประมาณ 130–180 กิโลวัตต์ ที่แรงดันของระบบประมาณ 350 บาร์ ระบบไฮดรอลิกที่ตรวจจับโหลดในรถขุดสมัยใหม่จะปรับการเคลื่อนที่ของปั๊มโดยอัตโนมัติเพื่อให้ตรงกับแรงขุดทันทีที่ต้องการ ซึ่งช่วยลดการใช้เชื้อเพลิงได้มากถึง 25% เมื่อเทียบกับระบบแรงดันคงที่แบบเก่า
เครื่องอัดไฮดรอลิกสำหรับการปั๊ม การตีขึ้นรูป การขึ้นรูปลึก และการหล่อแบบตายตัว จำเป็นต้องมีแรงจับยึดที่มีการควบคุมและสูงมาก ซึ่งทำได้ยากด้วยระบบขับเคลื่อนแบบกลไก เครื่องตีขึ้นรูปขนาดใหญ่ทำงานที่ 50 ล้านถึง 750 ล้าน (เมกะนิวตัน) ขับเคลื่อนโดย HPU หลายตัวที่ทำงานแบบขนาน เครื่องกดเบรกสำหรับการดัดโลหะแผ่นใช้หน่วยกำลังเซอร์โวไฮดรอลิกเพื่อให้เกิดความสามารถในการทำซ้ำตำแหน่ง ram ±0.01 มม. ซึ่งเป็นข้อกำหนดที่เป็นไปไม่ได้สำหรับวงจรไฮดรอลิกที่มีการไหลคงที่
ระบบไฮดรอลิกใต้ทะเลจะควบคุมอุปกรณ์ป้องกันการระเบิด (BOP) ยานพาหนะที่ควบคุมจากระยะไกล (ROV) และกระจกบังลมสมอบนแพลตฟอร์มนอกชายฝั่ง หน่วยกำลังไฮดรอลิกแรงดันสูงพิกัดสูงสุด 690 บาร์ใช้ในระบบควบคุม BOP ในน้ำลึก อุปกรณ์ดาดฟ้าเรือ เช่น เครน ฝาครอบฟัก ทางลาดท้ายเรือ อาศัยสถานีพลังงานไฮดรอลิกแบบรวมศูนย์ที่กระจายแรงดันทั่วทั้งเรือ
เครื่องฉีดขึ้นรูป เครื่องหล่อ เครื่องอัดยางวัลคาไนซ์ และอุปกรณ์โรงงานกระดาษล้วนใช้ HPU เฉพาะทาง เครื่องฉีดขึ้นรูปทั่วไปขนาด 1,000 ตันต้องใช้หน่วยกำลังไฮดรอลิกที่พิกัด 55–75 กิโลวัตต์ ด้วยอัตราการไหล 100–200 ลิตร/นาที การเปลี่ยนเครื่องจักรเหล่านี้ไปใช้ HPU แบบเซอร์โวไฮดรอลิกจะช่วยลดการใช้ไฟฟ้าลงได้ 30–60% ต่อรอบการผลิต
พื้นผิวควบคุมการบินของเครื่องบิน อุปกรณ์ลงจอด และเครื่องกลับแรงขับจะขึ้นอยู่กับระบบไฮดรอลิกที่ทำงานที่ 207 บาร์ (3,000 PSI) บนเครื่องบินพาณิชย์รุ่นเก่า และ 345 บาร์ (5,000 PSI) บนเครื่องบินดีไซน์ใหม่ เช่น โบอิ้ง 787 และแอร์บัส A380 การลดน้ำหนักจากการทำงานที่แรงดันสูงทำให้ส่วนประกอบมีขนาดเล็กลงและเบาขึ้น ยานพาหนะทางทหาร เช่น รถถัง ปืนครก กล้องส่องใต้น้ำ ก็ใช้ระบบพลังงานไฮดรอลิกขนาดกะทัดรัดเช่นเดียวกัน
ระบบควบคุมระดับเสียงของกังหันลม ซึ่งทำมุมใบพัดแต่ละใบเพื่อเพิ่มประสิทธิภาพในการจับพลังงานและป้องกันความเร็วเกิน - ใช้ตัวสะสมและกระบอกสูบไฮดรอลิก โดยทั่วไประบบระยะพิทช์ไฮดรอลิกจะกักเก็บพลังงานสำรอง (ในตัวสะสม) ให้กับใบมีดขนนกอย่างปลอดภัยในระหว่างที่กริดขัดข้อง ซึ่งเป็นฟังก์ชันด้านความปลอดภัยที่ระบบไฮดรอลิกไฟฟ้าจัดการได้อย่างน่าเชื่อถือแม้ในสภาพอากาศเย็นจัดหรือร้อนจัด
การเลือกหน่วยกำลังไฮดรอลิกเกี่ยวข้องกับการปรับสมดุลพารามิเตอร์ทางวิศวกรรมและการปฏิบัติงานหลายอย่าง การลดขนาดของ HPU จะทำให้รอบการทำงานช้าลง มีความร้อนสูงเกินไป และสึกหรอก่อนเวลาอันควร การเพิ่มปริมาณขยะและพลังงานมากเกินไป
เริ่มต้นด้วยการคำนวณโหลดของแอคชูเอเตอร์ สำหรับกระบอกสูบ: แรง (N) = ความดัน (Pa) × พื้นที่ (ตร.ม.) หากคุณต้องการ 200 kN จากกระบอกสูบขนาด 100 มม. คุณต้องมีแรงดันใช้งานอย่างน้อย 255 บาร์ (โดยมีระยะปลอดภัย) อัตราการไหลเป็นตัวกำหนดความเร็ว: กระบอกสูบที่มีรูขนาด 100 มม. ขยายที่ 50 มม./วินาที ต้องการประมาณ 24 ลิตร/นาที . กำลังมอเตอร์ที่ต้องการคือ P (kW) = [ความดัน (บาร์) × การไหล (ลิตร/นาที)] ۞ 600 ปรับตามประสิทธิภาพของปั๊ม (โดยทั่วไปคือ 85–90%)
หลักการทั่วไปคือกำหนดขนาดอ่างเก็บน้ำที่ อัตราการไหลของปั๊ม 3-5 เท่าต่อนาที . ปั๊มที่จ่ายน้ำได้ 40 ลิตร/นาทีจึงต้องมีถังเก็บน้ำขนาด 120–200 ลิตร ปริมาตรนี้ให้เวลาคงตัวที่เพียงพอเพื่อให้อากาศที่กักตัวออกมา ความร้อนที่จะกระจาย และอนุภาคที่จะจับตัวก่อนที่ของไหลจะหมุนเวียนกลับเข้าสู่ทางเข้าของปั๊ม
ปั๊มเกียร์แบบแทนที่คงที่ HPU เป็นปั๊มล่วงหน้าที่ประหยัดที่สุด แต่ให้การไหลเต็มที่อย่างต่อเนื่องโดยไม่คำนึงถึงความต้องการ โดยแปลงพลังงานส่วนเกินให้เป็นความร้อน HPU ของปั๊มลูกสูบแบบแปรผันมีราคาโดยประมาณ อีก 2-3 เท่า ในขั้นต้นแต่สามารถลดต้นทุนด้านพลังงานได้มากพอที่จะบรรลุระยะเวลาคืนทุนที่ 18–36 เดือนในสภาพแวดล้อมการผลิตที่ต่อเนื่อง สำหรับรอบการทำงานที่ไม่ต่อเนื่อง — โดยที่เครื่องจักรไม่ได้ใช้งานมากกว่า 50% ของเวลา — HPU แบบปั๊มคงที่พร้อมวาล์วขนถ่ายมักจะเป็นทางเลือกที่ประหยัดกว่า
หน่วยส่งกำลังเซอร์โวไฮดรอลิก (หรือไฮดรอลิกไฟฟ้า) จับคู่เซอร์โวไดรฟ์ AC แบบความเร็วแปรผันกับปั๊มที่มีปริมาตรคงที่ ระบบขับเคลื่อนจะปรับ RPM ของมอเตอร์เพื่อให้ตรงกับการไหลและแรงดันที่ต้องการในแต่ละช่วงเวลาในวงจร สถาปัตยกรรมนี้มอบ ประหยัดพลังงาน 40–70% เมื่อเทียบกับ HPU ความเร็วคงที่ทั่วไปในการใช้งาน เช่น การฉีดขึ้นรูป และจะช่วยลดระดับเสียงลงได้ 10–15 dB(A) เนื่องจากมอเตอร์จะช้าลงอย่างมากในระหว่างขั้นตอนการจับยึด
พลังงานทุกวัตต์ที่สูญเสียไปในระบบไฮดรอลิกจะกลายเป็นความร้อนในน้ำมัน ระบบที่มีมอเตอร์ขนาด 37 กิโลวัตต์ทำงานที่ประสิทธิภาพ 75% จะสร้างความร้อนเหลือทิ้งประมาณ 9 กิโลวัตต์ซึ่งต้องกำจัดอย่างต่อเนื่อง เครื่องทำความเย็นแบบ Air Blast เป็นอุปกรณ์มาตรฐานสำหรับอุปกรณ์เคลื่อนที่ เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยน้ำเหมาะสำหรับการติดตั้งภายในอาคารอุตสาหกรรมที่มีการควบคุมอุณหภูมิโดยรอบ การไม่ปรับขนาดการทำความเย็นอย่างถูกต้องจะทำให้อายุการใช้งานของซีลและปั๊มสั้นลงอย่างมาก — อุณหภูมิน้ำมันที่เกิน 80°C จะเร่งการเกิดออกซิเดชัน โดยเพิ่มอัตราการย่อยสลายของของเหลวเป็นสองเท่าทุกๆ 10°C ที่เพิ่มขึ้น
น้ำมันไฮดรอลิกมีความสำคัญพอๆ กับส่วนประกอบทางกล — โดยเป็นตัวพาพลังงาน สารหล่อลื่น ตัวกลางถ่ายเทความร้อน และสารเคลือบหลุมร่องฟันไปพร้อมๆ กัน
การตรวจสอบสภาพของไหล — การติดตามความหนืด เลขกรด จำนวนอนุภาค และปริมาณน้ำ — ช่วยยืดอายุของระบบและป้องกันการหยุดทำงานโดยไม่ได้วางแผน โปรแกรมการวิเคราะห์น้ำมันในโรงงานอุตสาหกรรมหลักๆ มักจะบรรลุผลสำเร็จเป็นประจำ อายุการใช้งานของของเหลว 5,000–10,000 ชั่วโมง เทียบกับช่วงการเปลี่ยนแปลงเริ่มต้น 2,000 ชั่วโมงที่แนะนำเมื่อไม่มีโปรแกรมการตรวจสอบ
แม้แต่ระบบไฮดรอลิกที่ได้รับการออกแบบมาอย่างดีก็ยังเกิดปัญหาเมื่อเวลาผ่านไป การทราบอาการและสาเหตุที่แท้จริงช่วยลดระยะเวลาการแก้ไขปัญหาจากชั่วโมงเหลือเพียงนาที
| อาการ | สาเหตุน่าจะ | ขั้นตอนการวินิจฉัย |
|---|---|---|
| ความเร็วของแอคชูเอเตอร์ช้า | ต่ำ pump flow, clogged filter, worn pump | วัดการไหลที่ทางออกของปั๊ม เปรียบเทียบกับค่าพิกัด |
| อุณหภูมิน้ำมันสูง | คูลเลอร์ทำงานล้มเหลว, การรั่วไหลภายในมากเกินไป, บายพาสวาล์วระบาย | ตรวจสอบการไหลของความเย็น ตรวจสอบความดันของระบบเทียบกับการตั้งค่าการผ่อนปรน |
| ปั๊มมีเสียงดัง (คาวิเทชั่น) | ตัวกรองการดูดอุดตัน ระดับอ่างเก็บน้ำต่ำ ความหนืดของของเหลวสูง | ตรวจสอบสุญญากาศที่ทางเข้าปั๊ม ควรต่ำกว่า 0.3 บาร์ |
| กระบอกสูบดริฟท์ | ซีลลูกสูบสึก, แกนวาล์วทิศทางที่ปนเปื้อน | แยกกระบอกสูบด้วยวาล์วแบบแมนนวล วัดการสลายตัวของแรงดัน |
| ความดันไม่ถึงจุดที่ตั้งไว้ | รีลีฟวาล์วปนเปื้อนหรือตั้งต่ำเกินไป ปั๊มสึกหรอ | ปั๊มเดดเฮดกับวาล์วปิด อ่านความดันสูงสุด |
| น้ำมันฟอง | การสูดอากาศผ่านท่อดูดรั่วหรือระดับอ่างเก็บน้ำต่ำ | ตรวจสอบการเชื่อมต่อทางดูดทั้งหมด เติมอ่างเก็บน้ำ |
โปรแกรมการบำรุงรักษาตามเงื่อนไขที่รวมการวิเคราะห์น้ำมัน การตรวจสอบการสั่นสะเทือนบนปั๊มและมอเตอร์ และการถ่ายภาพความร้อนอินฟราเรดของข้อต่อท่อและตัววาล์ว สามารถยืดเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ได้ 50–80% เปรียบเทียบกับการบำรุงรักษาตามกำหนดเวลาเพียงอย่างเดียว ปัจจุบันหน่วยกำลังไฮดรอลิกสมัยใหม่จำนวนมากมีเซ็นเซอร์ IoT ในตัวและการเชื่อมต่อระบบคลาวด์ ซึ่งส่งข้อมูลสุขภาพที่ต่อเนื่องไปยังทีมบำรุงรักษาโดยไม่ต้องมีการตรวจสอบด้วยตนเอง
ในอดีตระบบไฮดรอลิกส์ถูกวิพากษ์วิจารณ์ถึงประสิทธิภาพการใช้พลังงานต่ำเมื่อเทียบกับระบบขับเคลื่อนไฟฟ้าโดยตรง ช่องว่างนี้แคบลงอย่างมากในช่วงทศวรรษที่ผ่านมาผ่านการพัฒนาเทคโนโลยีหลายอย่าง
มาตรฐาน ISO 4413 และ ISO 16431 (เกณฑ์มาตรฐานประสิทธิภาพของระบบไฮดรอลิก) ที่ใหม่กว่ากำลังกำหนดแนวทางข้อกำหนด HPU ใหม่ในยุโรปและเพิ่มมากขึ้นในอเมริกาเหนือ โดยผลักดันให้ผู้ผลิตเผยแพร่ตัวเลขประสิทธิภาพที่ได้รับการตรวจสอบแล้วโดยเป็นส่วนหนึ่งของเอกสารการจัดซื้อจัดจ้าง
ระบบไฮดรอลิกกักเก็บพลังงานจำนวนมาก โดยในอ่างเก็บน้ำขนาด 200 ลิตรที่ความดัน 300 บาร์มีพลังงานโดยประมาณ พลังงานสะสม 3,000 กิโลจูล เทียบได้กับพลังงานจลน์ของรถยนต์ขนาดเล็กที่เคลื่อนที่ด้วยความเร็ว 180 กม./ชม. การไม่ปฏิบัติตามขั้นตอนด้านความปลอดภัยทำให้เกิดการบาดเจ็บสาหัสจากการฉีดของเหลวแรงดันสูงและการปล่อยพลังงานที่สะสมไว้
แรงดันไฮดรอลิกเป็นองค์ประกอบหนึ่งของกำลังไฮดรอลิก กำลังเท่ากับแรงดันคูณด้วยอัตราการไหล: P (kW) = [บาร์ × ลิตร/นาที] ÷ 600 ระบบที่ 300 บาร์ที่มีอัตราการไหล 5 ลิตร/นาที ให้พลังงาน 2.5 กิโลวัตต์ อีกเครื่องที่ 100 บาร์ 50 ลิตร/นาที ให้กำลัง 8.3 กิโลวัตต์ แรงดันสูงเพียงอย่างเดียวไม่ได้หมายความว่ามีกำลังสูง — อัตราการไหลมีความสำคัญเท่าเทียมกัน
ด้วยการบำรุงรักษาของเหลวและการเปลี่ยนตัวกรองอย่างเหมาะสม HPU อุตสาหกรรมที่สร้างขึ้นอย่างดีมักจะใช้งานได้ยาวนาน 15–25 ปี . โดยปกติปั๊มจะเป็นส่วนประกอบแรกที่สึกหรอ โดยมีอายุการใช้งานที่กำหนดอยู่ที่ 8,000–20,000 ชั่วโมง ขึ้นอยู่กับประเภท แรงดันใช้งาน และความสะอาดของของเหลว ปั๊มเกียร์มีความคงทนมากที่สุดในสภาพแวดล้อมที่มีการปนเปื้อน ปั๊มลูกสูบมีอายุการใช้งานยาวนานที่สุดเมื่อรักษาความสะอาดของของไหลไว้ที่ ISO 4406 คลาส 16/14/11 หรือดีกว่า
ใช่ โดยมีเงื่อนไขว่าได้รับการออกแบบสำหรับการใช้งานกลางแจ้ง ซึ่งหมายความว่าระดับการป้องกันทางไฟฟ้าระดับ IP65 หรือสูงกว่าสำหรับมอเตอร์และแผงควบคุม สแตนเลสสตีลหรืออ่างเก็บน้ำและโครงแบบเคลือบ น้ำมันอุณหภูมิต่ำ (ISO VG 32 หรือของเหลวสังเคราะห์ที่ได้รับการจัดอันดับถึง -40°C สำหรับสภาวะอาร์กติก) และฝาครอบท่อทน UV Mobile HPU บนอุปกรณ์ก่อสร้างได้รับการออกแบบโดยธรรมชาติสำหรับการใช้งานกลางแจ้งและทุกสภาพอากาศ
สาเหตุที่พบบ่อยที่สุดคือตัวแลกเปลี่ยนความร้อนที่มีขนาดไม่ใหญ่หรือเปรอะเปื้อน การรั่วไหลภายในมากเกินไป (ซึ่งหมุนเวียนพลังงานเป็นความร้อนโดยไม่ได้ทำงานที่เป็นประโยชน์) วาล์วระบายที่ตั้งไว้ใกล้กับแรงดันใช้งานที่ต้องการมากเกินไป (ทำให้เปิดรอยแตกบ่อยครั้ง) และแหล่งกักเก็บมีขนาดเล็กเกินไปที่จะให้มวลความร้อนที่เพียงพอ การทำงานที่อุณหภูมิน้ำมันสูงกว่า 80°C อย่างต่อเนื่องจะทำให้อายุการใช้งานของส่วนประกอบสั้นลงอย่างมาก และควรกระตุ้นให้เกิดการตรวจสอบ
ในวงจรเปิด ของเหลวที่ไหลกลับจากแอคชูเอเตอร์จะกลับไปยังแหล่งกักเก็บก่อนที่จะถูกดึงเข้าไปในปั๊มอีกครั้ง นี่เป็นการจัดเตรียมที่พบบ่อยที่สุดและช่วยลดความยุ่งยากในการทำความเย็นและการกรอง ในวงจรแบบวงปิด (หรือศูนย์กลางปิด) ของเหลวส่งคืนจะกลับไปยังทางเข้าปั๊มโดยตรง โดยมีเพียงปั๊มประจุขนาดเล็กเท่านั้นที่ช่วยเติมการสูญเสียการรั่วไหล วงจรวงปิดส่วนใหญ่จะใช้กับมอเตอร์ไฮดรอลิกแบบเปลี่ยนตำแหน่งได้สำหรับระบบส่งกำลังแบบไฮโดรสแตติกในยานพาหนะ เช่น รถผสม รถตักตีนตะขาบขนาดกะทัดรัด และรถยกทางอุตสาหกรรม ให้การควบคุมความเร็วที่ราบรื่นและไร้ขั้นในทั้งสองทิศทางโดยไม่ต้องใช้กระปุกเกียร์แบบกลไก
การกำหนดขนาดเริ่มต้นด้วยข้อกำหนดของแอคชูเอเตอร์: แรงสูงสุด (จากการวิเคราะห์โหลด) ความเร็วที่ต้องการ (จากข้อกำหนดของรอบเวลา) และรอบการทำงาน (เปอร์เซ็นต์ของเวลาภายใต้โหลดเต็ม) จากแรงและกระบอกสูบ ให้คำนวณแรงดันใช้งาน จากความเร็วและการเจาะ คำนวณการไหลที่ต้องการ ใช้ปัจจัยการบริการ 1.2–1.3 เพื่อพิจารณาความไร้ประสิทธิภาพ เลือกปั๊มและมอเตอร์ที่มีพิกัดสำหรับเอาท์พุตเหล่านั้น จากนั้นปรับขนาดถังเก็บและตัวทำความเย็นสำหรับภาระความร้อนที่เกิดขึ้น ผู้ผลิต HPU หลายรายมีซอฟต์แวร์ปรับขนาดฟรี การป้อนพารามิเตอร์เหล่านี้จะสร้างการกำหนดค่าที่แนะนำโดยอัตโนมัติ
