วัตถุประสงค์ของหน่วยกำลังไฮดรอลิกคืออะไร?

วัตถุประสงค์หลักของหน่วยกำลังไฮดรอลิก

ก หน่วยพลังงานไฮดรอลิก (HPU) มีอยู่เพื่อจุดประสงค์พื้นฐานประการเดียว: เพื่อแปลงพลังงานไฟฟ้าหรือพลังงานกลให้เป็นพลังงานไฮดรอลิกควบคุม — ของไหลอัดแรงดัน — ที่สามารถส่ง บังคับทิศทาง และใช้ในการทำงานทางกลที่เป็นประโยชน์ในระยะไกล เป็นแหล่งพลังงานส่วนกลางของระบบไฮดรอลิกใดๆ ที่สร้างการไหลและความดันที่แอคทูเอเตอร์ มอเตอร์ และกระบอกสูบจำเป็นต้องเคลื่อนย้ายสิ่งของ รักษาตำแหน่ง หรือใช้แรงที่อาจทำไม่ได้หรือเป็นไปไม่ได้ด้วยวิธีการทางกลหรือทางไฟฟ้าเพียงอย่างเดียว

ในทางปฏิบัติ หน่วยกำลังไฮดรอลิกจะใช้พลังงานไฟฟ้าจากมอเตอร์ ใช้ปั๊มเพื่อเพิ่มแรงดันของไหลไฮดรอลิก และจ่ายของเหลวนั้นผ่านวาล์วควบคุมไปยังทุกที่ที่จำเป็นต้องทำงาน ไม่ว่าจะเป็นการยกเครื่องอัดน้ำหนัก 500 ตัน พวงมาลัยรถขุดก่อสร้าง การหนีบชิ้นส่วนเครื่องจักร หรือการขยายล้อลงจอดของเครื่องบินพาณิชย์ HPU ไม่ได้ดำเนินการเอง โดยให้พลังงานและโครงสร้างพื้นฐานการควบคุมที่ทำให้งานเป็นไปได้

หากไม่มีหน่วยกำลังไฮดรอลิก แอคทูเอเตอร์ กระบอกสูบ และมอเตอร์ไฮดรอลิกในระบบจะไม่มีแหล่งพลังงาน HPU หมายถึงวงจรไฮดรอลิกเหมือนกับแหล่งจ่ายไฟสำหรับระบบอิเล็กทรอนิกส์ โดยจะกำหนดขอบเขตกำลังที่มีอยู่ ตั้งค่าช่วงแรงดันในการทำงาน และกำหนดว่าระบบสามารถตอบสนองได้รวดเร็วและแม่นยำเพียงใด

หน่วยกำลังไฮดรอลิกทำอะไรได้จริง: การพังทลายของการทำงาน

วัตถุประสงค์ของหน่วยกำลังไฮดรอลิกสามารถแบ่งออกเป็นบทบาทการทำงานที่แตกต่างกันหลายประการที่ทำงานพร้อมกันภายในระบบไฮดรอลิกใดๆ

การแปลงพลังงาน

งานหลักของ HPU คือการแปลงพลังงาน มอเตอร์ไฟฟ้า — โดยทั่วไปจะมีการจัดอันดับจากที่ใดก็ได้ 0.5 kW สำหรับยูนิตตั้งโต๊ะขนาดเล็ก ไปจนถึงมากกว่า 1,000 kW สำหรับระบบอุตสาหกรรมขนาดใหญ่ - ขับเคลื่อนปั๊มไฮดรอลิก ปั๊มจะแปลงพลังงานกลในการหมุนของมอเตอร์เป็นพลังงานไฮดรอลิกในรูปแบบของการไหลที่ความดัน พลังงานนี้สามารถขนส่งผ่านท่อและท่อในระยะทางที่พอเหมาะ และเปลี่ยนกลับเป็นงานเครื่องกลได้ทุกที่ที่จำเป็น

การจัดเก็บและปรับสภาพของเหลว

อ่างเก็บน้ำที่รวมอยู่ในหน่วยกำลังไฮดรอลิกจะกักเก็บของเหลวทำงาน — โดยทั่วไปจะอยู่ระหว่างนั้น 10 และ 2,000 ลิตร ขึ้นอยู่กับขนาดของระบบ — และช่วยให้เย็นลง ลดอากาศ และชำระตัวก่อนกลับเข้าสู่ปั๊มอีกครั้ง HPU ยังมีระบบการกรองที่ช่วยให้ของเหลวสะอาด และมักเป็นตัวแลกเปลี่ยนความร้อนเพื่อรักษาอุณหภูมิของของเหลวให้เหมาะสม บทบาทของการปรับสภาพนี้มีความสำคัญ: ความสะอาดและอุณหภูมิของของเหลวส่งผลโดยตรงต่ออายุการใช้งานของส่วนประกอบปลายน้ำทุกชิ้น

การควบคุมความดันและความปลอดภัย

HPU มีวาล์วระบายแรงดันที่ปิดแรงดันสูงสุดของระบบ ป้องกันไม่ให้ปั๊ม วาล์ว แอคชูเอเตอร์ และท่อเสียหายเกินพิกัด ในระบบไฮดรอลิกทางอุตสาหกรรมส่วนใหญ่ แรงดันสูงสุดนี้ถูกกำหนดไว้ระหว่าง 150 และ 350 บาร์ แม้ว่าระบบแรงดันสูงในการบินและอวกาศ การทดสอบ และการใช้งานเฉพาะทางจะสามารถทำได้เกินกว่านั้น 700 บาร์ . ฟังก์ชันควบคุมแรงดันช่วยให้แน่ใจว่าระบบจะต้องไม่เกินขีดจำกัดการออกแบบ ไม่ว่าวงจรดาวน์สตรีมจะต้องการอะไรก็ตาม

การควบคุมการไหลและการกระจาย

หน่วยกำลังไฮดรอลิกสมัยใหม่ประกอบด้วยวาล์วควบคุมทิศทาง วาล์วสัดส่วน หรือวาล์วเซอร์โวที่กระจายของเหลวที่มีแรงดันไปยังแอคทูเอเตอร์เฉพาะในลำดับเฉพาะและที่อัตราการไหลที่ควบคุม ฟังก์ชั่นควบคุมนี้จะกำหนดความเร็ว แรง และทิศทางของการเคลื่อนไหวทั้งหมดในระบบ HPU ตัวเดียวสามารถจ่ายไฟให้กับวงจรหลายวงจรพร้อมกัน โดยแต่ละวงจรมีข้อกำหนดด้านแรงดันและการไหลที่เป็นอิสระ โดยใช้บล็อกท่อร่วมและชุดวาล์วที่ติดตั้งบนยูนิตโดยตรง

เหตุใดจึงใช้หน่วยกำลังไฮดรอลิกแทนเทคโนโลยีกำลังอื่น

วัตถุประสงค์ของหน่วยกำลังไฮดรอลิกจะชัดเจนขึ้นเมื่อคุณเข้าใจว่าเหตุใดจึงเลือกไฮดรอลิกมากกว่าแอคชูเอเตอร์ไฟฟ้า นิวแมติกส์ หรือตัวขับเคลื่อนทางกลล้วนๆ สำหรับการใช้งานเฉพาะด้าน แต่ละเทคโนโลยีมีโดเมนของตัวเอง และระบบไฮดรอลิก — โดยเฉพาะระบบที่ขับเคลื่อนด้วย HPU — จะควบคุมทุกที่ที่ต้องการความหนาแน่นของแรงสูง การควบคุมที่แม่นยำ และความน่าเชื่อถือภายใต้ภาระหนักที่ต้องการพร้อมกัน

ความหนาแน่นของแรงและพลังงาน

ระบบไฮดรอลิกสร้างแรงที่ยากหรือทำไม่ได้เพื่อให้เข้ากับมอเตอร์ไฟฟ้าที่มีขนาดและน้ำหนักใกล้เคียงกัน กระบอกไฮดรอลิกแบบมี การเจาะขนาด 100 มม. ที่แรงดัน 250 บาร์ ให้แรงประมาณ 196 กิโลนิวตัน (ประมาณ 20 ตัน) จากส่วนประกอบที่มีน้ำหนักไม่กี่กิโลกรัม ตัวกระตุ้นเชิงเส้นไฟฟ้าที่สร้างแรงเท่ากันจะหนักกว่าและใหญ่กว่ามาก ความหนาแน่นของแรงนี้เป็นเหตุผลว่าทำไมหน่วยกำลังไฮดรอลิกจึงเป็นมาตรฐานในการใช้งาน เช่น เครื่องอัดโลหะ เครื่องฉีดพลาสติก และอุปกรณ์ก่อสร้างขนาดใหญ่

โหลดค้างไว้โดยไม่ต้องใช้พลังงานอย่างต่อเนื่อง

ก hydraulic cylinder with a blocked port holds its load indefinitely without consuming energy, because incompressible fluid cannot escape through a closed valve. This capability is essential in applications like clamping fixtures, lifting platforms, and hydraulic jacks that must hold a load for extended periods. An electric servo motor holding the same load would require continuous current — generating heat and consuming power even when stationary.

การป้องกันการโอเวอร์โหลด

วาล์วระบายแรงดันในชุดจ่ายไฟไฮดรอลิกช่วยป้องกันการโอเวอร์โหลดโดยธรรมชาติ หากระบบพบกับโหลดที่เกินแรงดันที่ตั้งไว้ วาล์วระบายจะเปิดขึ้นและแอคทูเอเตอร์จะหยุดทำงาน โดยไม่มีส่วนประกอบใดได้รับความเสียหาย โดยทั่วไปแล้ว มอเตอร์ไฟฟ้าและไดรฟ์แบบกลไกจำเป็นต้องมีแผนการป้องกันที่ซับซ้อนมากขึ้นเพื่อให้ได้ระดับความทนทานต่อความเสียหายที่เท่ากัน

การส่งกำลังระยะไกล

HPU หนึ่งตัวสามารถจ่ายไฟให้แอคชูเอเตอร์ที่อยู่ห่างออกไปหลายเมตรผ่านท่ออ่อน ทำให้สามารถวางแหล่งพลังงานในตำแหน่งที่สะดวกและได้รับการป้องกัน ในขณะที่แอคชูเอเตอร์ทำงานในสภาพแวดล้อมที่รุนแรง ไม่สามารถเข้าถึงได้ หรือเสี่ยงต่อการระเบิด ตัวอย่างเช่น ในแท่นขุดเจาะนอกชายฝั่ง หน่วยส่งกำลังไฮดรอลิกตัวเดียวบนดาดฟ้าหลักอาจควบคุมวาล์วและแอคชูเอเตอร์บนพื้นทะเล ใต้ผิวน้ำหลายร้อยเมตร ผ่านสายสะดือยาว

อุตสาหกรรมและการใช้งานที่หน่วยพลังงานไฮดรอลิกมีจุดประสงค์ที่สำคัญ

หน่วยกำลังไฮดรอลิกเป็นหนึ่งในอุปกรณ์ทางอุตสาหกรรมที่ใช้กันอย่างแพร่หลายมากที่สุดในแทบทุกภาคส่วนที่เกี่ยวข้องกับเครื่องจักรกลหนัก การเคลื่อนที่ที่แม่นยำ หรือการสร้างแรงขนาดใหญ่ การทำความเข้าใจว่า HPU ถูกใช้งานที่ใดบ้าง ให้ความกระจ่างว่าเหตุใดวัตถุประสงค์จึงมีความเกี่ยวข้องในวงกว้าง

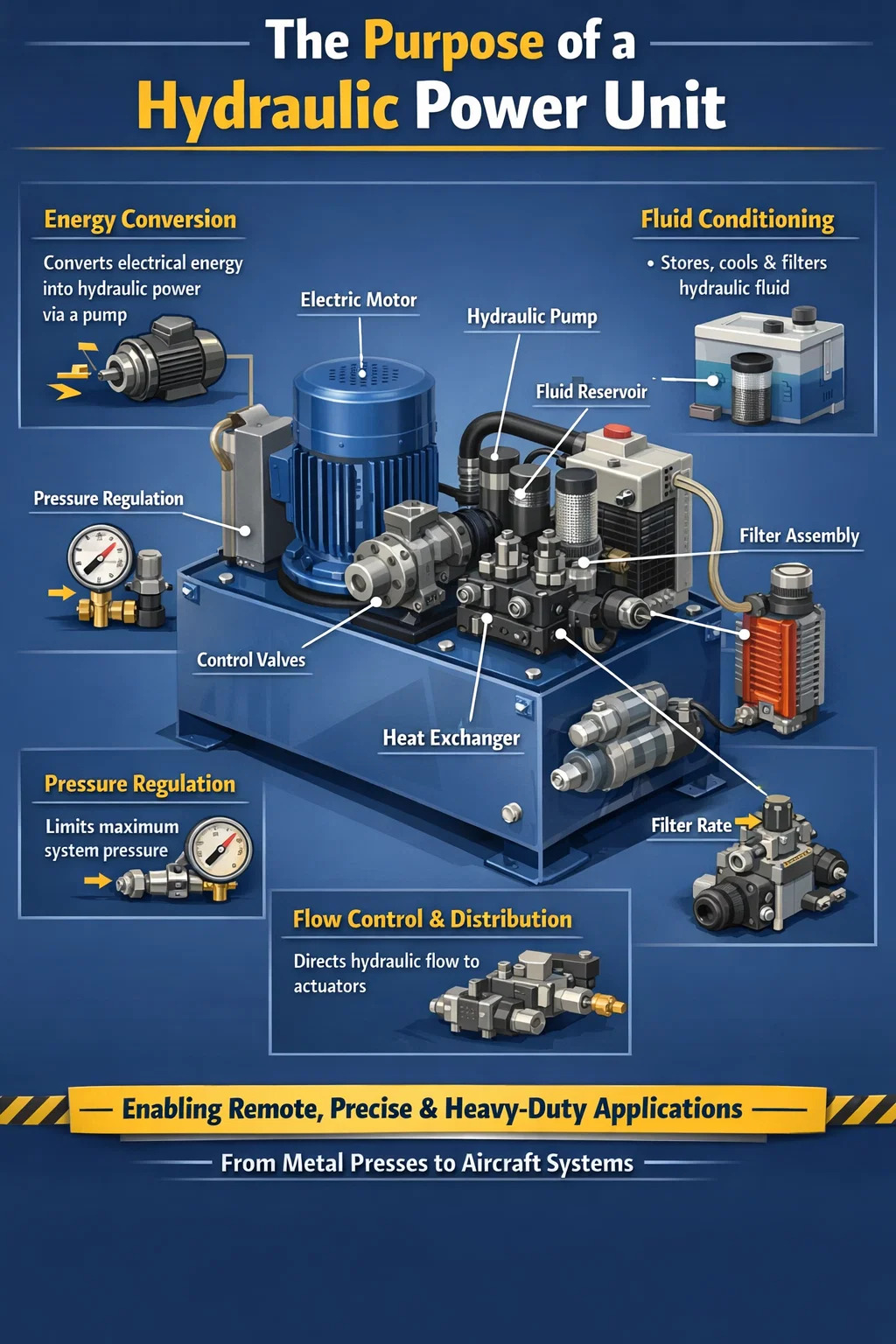

วัตถุประสงค์ของส่วนประกอบหลักแต่ละชิ้นภายในหน่วยกำลังไฮดรอลิก

หน่วยกำลังไฮดรอลิกบรรลุวัตถุประสงค์ผ่านชุดส่วนประกอบที่ผสานรวมอย่างระมัดระวัง แต่ละบทบาทมีบทบาทเฉพาะ และการทำความเข้าใจบทบาทเหล่านี้ช่วยชี้แจงว่าเหตุใด HPU จึงได้รับการออกแบบในลักษณะที่เป็นอยู่

มอเตอร์ไฟฟ้า

มอเตอร์ให้พลังงานขับเคลื่อนหลัก HPU อุตสาหกรรมส่วนใหญ่ใช้มอเตอร์เหนี่ยวนำกระแสสลับสามเฟสเพื่อความน่าเชื่อถือ ความเรียบง่าย และความพร้อมใช้งานในช่วงกำลังที่กว้าง เพลาเอาท์พุตของมอเตอร์เชื่อมต่อกับปั๊มโดยตรง ขนาดมอเตอร์เป็นตัวกำหนดกำลังไฮดรอลิกสูงสุดที่เครื่องสามารถส่งได้ ในการออกแบบสมัยใหม่ที่ประหยัดพลังงาน ไดรฟ์ความเร็วตัวแปรจะควบคุมมอเตอร์เพื่อให้เอาต์พุตตรงกับความต้องการแบบเรียลไทม์ ซึ่งช่วยลดการสิ้นเปลืองพลังงานที่โหลดบางส่วนได้อย่างมาก

ปั๊มไฮโดรลิค

ปั๊มคือหัวใจสำคัญของหน่วยส่งกำลังไฮดรอลิก โดยจะดึงของเหลวออกจากอ่างเก็บน้ำและดันเข้าไปในวงจรระบบภายใต้ความกดดัน ปั๊มเกียร์ใช้ในการใช้งานที่มีแรงดันต่ำและคำนึงถึงต้นทุน ปั๊มใบพัดช่วยให้การทำงานเงียบยิ่งขึ้น ปั๊มลูกสูบ - ทั้งแบบแนวแกนและแนวรัศมี - ใช้ในการใช้งานที่มีแรงดันสูง ประสิทธิภาพสูง หรือแบบเปลี่ยนตำแหน่ง การกระจัดของปั๊มระบุเป็นลูกบาศก์เซนติเมตรต่อรอบ (ซีซี/รอบ) และที่ความเร็วเพลาที่กำหนด ค่านี้จะกำหนดอัตราการไหลที่ HPU สามารถจ่ายได้โดยตรง

อ่างเก็บน้ำ

อ่างเก็บน้ำกักเก็บน้ำมันไฮดรอลิกและทำหน้าที่รองหลายประการ: ช่วยให้ฟองอากาศหลุดออกไป ให้บัฟเฟอร์ความร้อนเพื่อดูดซับความร้อนจากระบบ และให้เวลาในการปนเปื้อนของอนุภาคก่อนที่ของเหลวจะหมุนเวียนอีกครั้ง กฎทั่วไปคือกำหนดขนาดอ่างเก็บน้ำที่ อัตราการไหลของปั๊ม 3 ถึง 5 เท่าต่อนาที แม้ว่าการใช้งานที่มีความร้อนสูงอาจต้องใช้ถังขนาดใหญ่หรือระบบทำความเย็นเสริมก็ตาม

วาล์วระบายความดัน

วาล์วนี้เป็นอุปกรณ์ความปลอดภัยหลักของระบบ โดยจะเปิดโดยอัตโนมัติเมื่อแรงดันเกินขีดจำกัดที่ตั้งไว้ เพื่อเปลี่ยนทิศทางการไหลส่วนเกินกลับไปยังอ่างเก็บน้ำ หากไม่มีมัน แอคชูเอเตอร์ที่ถูกบล็อกหรือกระบอกสูบจนตรอกจะทำให้เกิดแรงกดดันเพิ่มขึ้นจนกระทั่งท่อ สายยาง หรือส่วนประกอบทำงานล้มเหลว วาล์วระบายไม่ใช่ส่วนประกอบควบคุม — แต่เป็นอุปกรณ์ป้องกัน — และ HPU ที่ออกแบบมาอย่างเหมาะสมไม่ควรเปิดใช้งานในระหว่างการทำงานปกติ

ชุดกรอง

ความสะอาดของน้ำมันไฮดรอลิกเป็นหนึ่งในปัจจัยที่สำคัญที่สุดในการยืดอายุการใช้งานของระบบ ตัวกรองใน HPU ซึ่งโดยทั่วไปจะอยู่บนท่อส่งกลับ ท่อแรงดัน หรือทั้งสองอย่าง จะกำจัดการปนเปื้อนของอนุภาคก่อนที่จะสร้างความเสียหายให้กับภายในปั๊ม แกนวาล์ว และซีลกระบอกสูบ HPU อุตสาหกรรมส่วนใหญ่ตั้งเป้าไปที่ระดับความสะอาดของของเหลวที่ ISO 4406 คลาส 16/14/11 ถึง 18/16/53 โดยใช้ตัวกรองที่มีเรตติ้ง 3–10 ไมครอนสัมบูรณ์

เครื่องแลกเปลี่ยนความร้อน

การสูญเสียพลังงานในระบบไฮดรอลิกจะแสดงออกมาเป็นความร้อนในของไหล หากไม่มีเครื่องแลกเปลี่ยนความร้อน อุณหภูมิของของไหลจะเพิ่มขึ้นอย่างต่อเนื่องจนกระทั่งซีลเสื่อมสภาพ ความหนืดลดลง และการสึกหรอของส่วนประกอบเร็วขึ้น เครื่องแลกเปลี่ยนความร้อนแบบเป่าลมหรือระบายความร้อนด้วยน้ำมีขนาดเพื่อกระจายภาระความร้อนที่คาดหวัง — โดยทั่วไป 25% ถึง 40% ของกำลังอินพุต ในวงจรปั๊มคงที่แบบธรรมดา — และรักษาอุณหภูมิของเหลวให้อยู่ระหว่าง 40°C ถึง 60°C

วาล์วควบคุมและบล็อกท่อร่วมไอดี

วาล์วควบคุมทิศทาง วาล์วสัดส่วน วาล์วลดความดัน และวาล์วควบคุมการไหล มักติดตั้งอยู่บนบล็อกท่อร่วมที่รวมอยู่ใน HPU ส่วนประกอบเหล่านี้จะกำหนดเส้นทางของไหลที่มีแรงดันไปยังแอคทูเอเตอร์ที่ถูกต้องด้วยแรงดันและอัตราการไหลที่ถูกต้องตามคำสั่งจาก PLC การควบคุมแบบแมนนวล หรือตัวควบคุมลำดับอัตโนมัติ วิธีการติดตั้งท่อร่วมช่วยลดการเชื่อมต่อท่อ ลดจุดรั่วซึม และทำให้ระบบมีขนาดกะทัดรัด

หน่วยกำลังไฮดรอลิกตอบสนองวัตถุประสงค์ด้านความแม่นยำและระบบอัตโนมัติได้อย่างไร

นอกเหนือจากการใช้งานแบบ Brute Force แล้ว หน่วยกำลังไฮดรอลิกยังตอบสนองวัตถุประสงค์ที่แม่นยำในการผลิตแบบอัตโนมัติและการควบคุมกระบวนการ ด้วยเทคโนโลยีวาล์วตามสัดส่วนหรือเซอร์โววาล์ว ระบบที่ขับเคลื่อนด้วย HPU สามารถควบคุมตำแหน่งแอคชูเอเตอร์ให้อยู่ภายในได้ ±0.01 มม และบังคับเข้าไปข้างใน 1% ของคะแนนที่ตั้งไว้ — ระดับประสิทธิภาพที่ทำให้ระบบไฮดรอลิกสามารถแข่งขันกับไดรฟ์เซอร์โวไฟฟ้าในการใช้งานที่ต้องใช้แรงมาก

ในระบบเซอร์โว-ไฮดรอลิกสมัยใหม่ ตัวควบคุมแบบวงปิดจะเปรียบเทียบตำแหน่งแอคชูเอเตอร์จริง (วัดโดยทรานสดิวเซอร์เชิงเส้น) อย่างต่อเนื่องกับตำแหน่งที่ได้รับคำสั่ง และปรับการเปิดเซอร์โววาล์วตามนั้น เพื่อแก้ไขการรบกวนโหลดและความแปรผันของการไหลแบบเรียลไทม์ ความสามารถแบบวงปิดนี้ใช้ใน:

• เครื่องทดสอบวัสดุที่ต้องใช้โปรไฟล์แรงที่แม่นยำในการทดสอบชิ้นงานทดสอบ
• เครื่องจำลองการบินที่จำลองสัญญาณการเคลื่อนไหวสำหรับการฝึกนักบิน
• แท่นทดสอบแผ่นดินไหวที่เขย่าส่วนประกอบโครงสร้างเพื่อจำลองแรงแผ่นดินไหว
• กutomotive fatigue test stands that apply road load spectra to vehicle components
• เครื่องตีขึ้นรูปอุตสาหกรรมพร้อมตำแหน่งตัวกระทุ้งที่ตั้งโปรแกรมได้และโปรไฟล์แรง

ในทุกการใช้งานเหล่านี้ หน่วยกำลังไฮดรอลิกคือสิ่งที่ทำให้แรงและการเคลื่อนไหวเป็นไปได้ เซอร์โววาล์วและตัวควบคุมกำหนดความแม่นยำ HPU กำหนดความจุไฟฟ้า

หน่วยกำลังไฮดรอลิกแบบรวมศูนย์และแบบกระจายอำนาจ: วัตถุประสงค์ที่แตกต่างกันสำหรับสถาปัตยกรรมที่แตกต่างกัน

วิธีการใช้งานหน่วยจ่ายกำลังไฮดรอลิกภายในโรงงานหรือเครื่องจักรจะขึ้นอยู่กับวัตถุประสงค์เฉพาะที่ต้องการให้บริการ มีแนวทางสถาปัตยกรรมพื้นฐานสองแนวทาง ซึ่งแต่ละแนวทางเหมาะสมกับความต้องการที่แตกต่างกัน

หน่วยพลังงานไฮดรอลิกแบบรวมศูนย์

ก single large HPU serves multiple machines or workstations through a ring main or branched distribution system. This approach is used in large manufacturing plants where many machines need hydraulic power simultaneously. The advantage is that one unit, one set of controls, and one maintenance point serve the whole facility. A centralized HPU for an automotive body shop might be rated at 500 กิโลวัตต์ขึ้นไป จัดหาสถานีเชื่อมและแคลมป์หลายสิบแห่ง ข้อเสียคือความล้มเหลวส่งผลกระทบต่อเครื่องจักรดาวน์สตรีมทั้งหมดพร้อมกัน และการเดินท่อยาวทำให้เกิดการสูญเสียแรงดัน

หน่วยกำลังไฮดรอลิกแบบกระจายอำนาจ (ติดตั้งด้วยเครื่องจักร)

เครื่องจักรหรือเซลล์กระบวนการแต่ละเครื่องมี HPU เฉพาะของตัวเอง ซึ่งมีขนาดตามความต้องการของเครื่องนั้นโดยเฉพาะ นี่เป็นการจัดการทั่วไปมากขึ้นในการผลิตสมัยใหม่ เนื่องจากให้ความเป็นอิสระ — ความล้มเหลวของ HPU ของเครื่องหนึ่งไม่ส่งผลกระทบต่อเครื่องอื่นๆ — และช่วยให้แต่ละยูนิตได้รับการปรับให้เหมาะสมสำหรับรอบการทำงานเฉพาะและความต้องการแรงดัน HPU ขนาดกะทัดรัดในหมวดหมู่นี้มีตั้งแต่ ยูนิตแบบตั้งโต๊ะขนาด 0.5 kW สำหรับฟิกซ์เจอร์ทดสอบขนาดเล็กจนถึง หน่วย 200 กิโลวัตต์ สำหรับเครื่องฉีดขึ้นรูปหรือเครื่องหล่อขนาดใหญ่

หน่วยพลังงานไฮดรอลิกแบบพกพาและให้เช่า

HPU แบบพกพามีจุดประสงค์เฉพาะในการบำรุงรักษา การก่อสร้าง และการตอบสนองต่อเหตุฉุกเฉิน: การให้พลังงานไฮดรอลิกตามความต้องการโดยไม่มีการติดตั้งแบบตายตัว เครื่องมือกู้ภัยแบบไฮดรอลิก ("ขากรรไกรแห่งชีวิต") ใช้พลังงานจาก HPU แบบพกพา ทีมงานก่อสร้างท่อใช้อุปกรณ์พกพาเพื่อขับเคลื่อนเครื่องดัดท่อไฮดรอลิกและคีมย้ำ ทีมบำรุงรักษาใช้ประแจเหล่านี้ควบคุมประแจทอร์คไฮดรอลิกบนข้อต่อหน้าแปลนขนาดใหญ่ที่ไม่มีไฟฟ้าใช้ โดยทั่วไปหน่วยเหล่านี้มักขับเคลื่อนด้วยเครื่องยนต์ดีเซลหรือเบนซินมากกว่าไฟฟ้า ทำให้สามารถปฏิบัติงานในสถานที่ห่างไกลหรือนอกเครือข่ายได้

วัตถุประสงค์ของหน่วยกำลังไฮดรอลิกในระบบที่มีความสำคัญต่อความปลอดภัย

ในการใช้งานที่มีความสำคัญด้านความปลอดภัย หน่วยกำลังไฮดรอลิกมีจุดประสงค์ที่นอกเหนือไปจากแค่การเคลื่อนที่ในการขับขี่เท่านั้น แต่ยังต้องรับประกันการทำงานที่ปลอดภัยเมื่อเกิดข้อผิดพลาดภายใต้สภาวะความผิดปกติ สิ่งนี้มีความสำคัญอย่างยิ่งในสามด้าน

ระบบปิดฉุกเฉินในน้ำมันและก๊าซ

หน่วยจ่ายกำลังไฮดรอลิกในโรงงานน้ำมันและก๊าซจะขับเคลื่อนวาล์วปิดฉุกเฉิน (ESD) และระบบป้องกันการระเบิด (BOP) HPU เหล่านี้ต้องสามารถสั่งงานวาล์วขนาดใหญ่ได้อย่างรวดเร็วและเชื่อถือได้ภายใต้สภาวะความผิดปกติ รวมถึงในระหว่างที่ไฟฟ้าดับ ธนาคารสะสมที่เรียกเก็บโดย HPU จะกักเก็บพลังงานไฮดรอลิกเพียงพอในการใช้งานวาล์วฉุกเฉินทั้งหมดหลายครั้ง แม้ว่าแหล่งพลังงานหลักจะสูญหายก็ตาม ในการติดตั้งนอกชายฝั่ง HPU ควบคุม BOP ได้รับการออกแบบมาเพื่อ กPI 16D หรือมาตรฐานเทียบเท่าโดยมีความซ้ำซ้อนเต็มจำนวน

กircraft Hydraulic Systems

เครื่องบินพาณิชย์มีหน่วยกำลังไฮดรอลิกอิสระหลายหน่วย โดยทั่วไปจะมีสองหรือสามระบบ โดยแต่ละระบบมีปั๊มของตัวเอง (ขับเคลื่อนด้วยเครื่องยนต์ ไฟฟ้า หรือขับเคลื่อนด้วยอากาศ) อ่างเก็บน้ำ และวงจร เพื่อให้ความล้มเหลวในระบบเดียวไม่กระทบต่อการควบคุมการบิน ตัวอย่างเช่น เครื่องบินโบอิ้ง 737 มีระบบไฮดรอลิกอิสระสองระบบ ซึ่งแต่ละระบบสามารถควบคุมการบินหลักได้อย่างอิสระ วัตถุประสงค์ของ HPU แต่ละตัวในบริบทนี้เกี่ยวข้องกับความซ้ำซ้อนและความทนทานต่อความล้มเหลวพอๆ กับที่เกี่ยวข้องกับการผลิตพลังงาน

เครื่องกดเบรกอุตสาหกรรมและกิโยติน

เครื่องกดเบรกและเครื่องตัดไฮดรอลิกใช้ HPU เพื่อขับเคลื่อนแรมด้วยแรงที่อาจทำให้เกิดการบาดเจ็บสาหัสได้หากไม่มีการควบคุม HPU ในเครื่องจักรเหล่านี้ประกอบด้วยวาล์วถ่วงดุล ระบบวาล์วนิรภัยแบบช่องสัญญาณคู่ และการตรวจสอบตำแหน่งเพื่อให้แน่ใจว่าตัวกระทุ้งสามารถเคลื่อนที่ได้ด้วยความเร็วที่ควบคุมเท่านั้น และไม่สามารถหลุดลอยได้ในกรณีที่ท่อชำรุดหรือวาล์วทำงานผิดปกติ ฟังก์ชันควบคุมความปลอดภัยของ HPU มีความสำคัญพอๆ กับฟังก์ชันการส่งกำลัง

อะไรเป็นตัวกำหนดขนาดและข้อมูลจำเพาะของหน่วยกำลังไฮดรอลิก

การเลือกหน่วยกำลังไฮดรอลิกสำหรับวัตถุประสงค์ที่กำหนดจำเป็นต้องจับคู่ข้อมูลจำเพาะของหน่วยกับความต้องการของการใช้งาน พารามิเตอร์หลักที่กำหนดสิ่งที่ HPU ต้องการในการส่งมอบ ได้แก่:

• แรงดันใช้งาน: แรงดันของระบบสูงสุดที่แอคชูเอเตอร์ที่มีความต้องการมากที่สุดต้องการ บวกด้วยส่วนต่าง 10–15% ระบบอุตสาหกรรมส่วนใหญ่อยู่ระหว่าง 150 ถึง 350 บาร์
• อัตราการไหล: ความต้องการการไหลพร้อมกันทั้งหมดของแอคทูเอเตอร์ที่ทำงานอยู่ทั้งหมด หากกระบอกสูบที่มีรูเจาะขนาด 100 มม. จำเป็นต้องขยายที่ 100 มม./วินาที ต้องใช้การไหลประมาณ 47 ลิตร/นาที
• รอบการทำงาน: ระบบทำงานเต็มที่บ่อยแค่ไหนและนานเท่าใด HPU สำหรับงานต่อเนื่องมีขนาดและระบายความร้อนแตกต่างจากที่ใช้ในระยะเวลาสั้นๆ และไม่ได้ใช้งานเป็นเวลานาน
• จำนวนวงจร: จำนวนแอคทูเอเตอร์หรือฟังก์ชันอิสระที่ HPU ต้องให้บริการพร้อมกัน และไม่ว่าจะมีข้อกำหนดด้านแรงดันหรือการไหลที่แตกต่างกันหรือไม่
• สิ่งแวดล้อม: ช่วงอุณหภูมิในการทำงาน การสัมผัสกับน้ำ ฝุ่น หรือบรรยากาศที่มีฤทธิ์กัดกร่อน และเครื่องต้องเป็นไปตาม ATEX หรือการจัดประเภทพื้นที่อันตรายอื่นๆ หรือไม่
• ข้อกำหนดการควบคุม: ไม่ว่า HPU ต้องการการควบคุมเปิด/ปิดอย่างง่าย การควบคุมแรงดันและการไหลตามสัดส่วน หรือการควบคุมเซอร์โวแบบวงปิดเต็มรูปแบบพร้อมการตอบสนองตำแหน่งและแรง

การได้รับสิทธิตามข้อกำหนดนี้เป็นพื้นฐานของ HPU ที่บรรลุวัตถุประสงค์ได้อย่างน่าเชื่อถือ หน่วยที่มีขนาดเล็กเกินไปจะร้อนเกินไปและล้มเหลวก่อนเวลาอันควร หน่วยขนาดใหญ่ทำให้สิ้นเปลืองพลังงานและเงินทุน วิศวกรรมที่เหมาะสมของข้อกำหนด HPU เป็นรากฐานของระบบไฮดรอลิกที่ประสบความสำเร็จ

วัตถุประสงค์การพัฒนาของหน่วยกำลังไฮดรอลิกในอุตสาหกรรมสมัยใหม่

วัตถุประสงค์ของหน่วยกำลังไฮดรอลิกยังคงที่ นั่นคือการแปลงและจ่ายกำลังไฮดรอลิกแบบควบคุม แต่วิธีการบรรลุวัตถุประสงค์นั้นได้พัฒนาไปอย่างมากด้วยความก้าวหน้าทางอิเล็กทรอนิกส์ วัสดุ และเทคโนโลยีของไหล

HPU สมัยใหม่มีการใช้เซ็นเซอร์ที่รองรับ IoT มากขึ้นเรื่อยๆ ซึ่งจะตรวจสอบอุณหภูมิของเหลว ความดัน เอาต์พุตการไหลของปั๊ม แรงดันส่วนต่างของตัวกรอง และการดึงกระแสของมอเตอร์อย่างต่อเนื่อง ข้อมูลนี้จะป้อนเข้าสู่อัลกอริธึมการบำรุงรักษาเชิงคาดการณ์ซึ่งสามารถตรวจจับการสึกหรอของปั๊มที่กำลังเกิดขึ้น การอุดตันของตัวกรอง หรือการปนเปื้อนของของเหลวหลายสัปดาห์ก่อนที่จะทำให้เกิดความล้มเหลว โรงงานที่มี 50 HPU ที่เชื่อมต่อกับระบบตรวจสอบส่วนกลางสามารถบรรลุผลสำเร็จได้ ลดเวลาหยุดทำงานโดยไม่ได้วางแผนลง 40–60% เมื่อเทียบกับตารางการบำรุงรักษาตามเวลา

แอคทูเอเตอร์แบบไฟฟ้า-ไฮดรอลิก (EHA) ซึ่งเป็นยูนิตแบบครบวงจรที่รวมมอเตอร์ไฟฟ้าขนาดเล็ก ปั๊ม และแอคชูเอเตอร์ไว้ในแพ็คเกจเดียว กำลังเริ่มที่จะเข้ามาแทนที่วงจรที่ป้อน HPU แบบเดิมในการใช้งานบางประเภท โดยเฉพาะอย่างยิ่งในยานยนต์และอวกาศและเครื่องจักรเคลื่อนที่ที่มีน้ำหนักและพื้นที่การติดตั้งอยู่ในระดับพรีเมี่ยม อย่างไรก็ตาม สำหรับการใช้งานทางอุตสาหกรรมที่มีกำลังสูง มีแอคชูเอเตอร์หลายตัว หรืองานต่อเนื่อง หน่วยกำลังไฮดรอลิกแบบรวมศูนย์ยังคงเป็นโซลูชันที่ใช้งานได้จริงและคุ้มค่าที่สุด และคาดว่าจะยังคงเป็นเช่นนั้นต่อไปในอนาคตอันใกล้

การนำน้ำ-ไกลคอล เอสเทอร์สังเคราะห์ และน้ำมันไฮดรอลิกทนไฟมาใช้ยังช่วยขยายสภาพแวดล้อมที่ HPU สามารถทำงานได้อย่างปลอดภัย โดยเฉพาะอย่างยิ่งในโรงหล่อ โรงงานหล่อโลหะ และการขุดใต้ดินซึ่งมีความเสี่ยงต่อการเกิดไฟไหม้ทำให้น้ำมันแร่ไม่เหมาะสม ในการตั้งค่าเหล่านี้ HPU ตอบสนองวัตถุประสงค์พื้นฐานเดียวกัน แต่มีข้อกำหนดของเหลวที่เลือกเพื่อให้เป็นไปตามกฎระเบียบด้านความปลอดภัยโดยไม่ทำให้ประสิทธิภาพลดลง
