ไฮดรอลิกกับนิวแมติก: ระบบไฟฟ้าใดที่เหมาะกับความต้องการของคุณ?

หากคุณต้องการเคลื่อนย้ายของหนักด้วยความแม่นยำ ระบบไฮดรอลิกชนะทันที . หากคุณต้องการการสั่งงานที่สะอาด รวดเร็ว และน้ำหนักเบาสำหรับแรงปานกลาง ระบบนิวแมติกส์คือตัวเลือกที่ชาญฉลาดกว่า การตัดสินใจระหว่างไฮดรอลิกกับนิวแมติกขึ้นอยู่กับปัจจัยสี่ประการ: ความต้องการแรง ความเร็ว สภาพแวดล้อม และต้นทุนรวมในการเป็นเจ้าของ ผู้ซื้อในภาคอุตสาหกรรมส่วนใหญ่เข้าใจผิดโดยมุ่งเน้นไปที่ราคาอุปกรณ์ล่วงหน้าเท่านั้น และสุดท้ายต้องจ่ายเงินค่าอุปกรณ์ดังกล่าวตลอดระยะเวลาหลายปีของการดำเนินงาน

ระบบไฮดรอลิกที่ยึดโดยหน่วยกำลังไฮดรอลิก ทำงานบนของไหลที่มีแรงดันสูง โดยทั่วไปคือน้ำมันแร่ ที่แรงดันตั้งแต่ 1,000 ถึง 5,000 ปอนด์ต่อตารางนิ้ว โดยมีระบบพิเศษบางระบบถึง 10,000 PSI ขึ้นไป ระบบนิวแมติกใช้ลมอัดโดยทั่วไปที่ 80 ถึง 120 ปอนด์ต่อตารางนิ้ว . ช่องว่างแรงดันเพียงอย่างเดียวนั้นอธิบายได้ว่าทำไมระบบไฮดรอลิกส์จึงสามารถยกเครื่องอัดขนาด 50 ตันได้ และระบบนิวแมติกส์จึงเหมาะสมกับการใช้งานฟิกซ์เจอร์จับยึดหรือเครื่องพ่นสีมากกว่า

บทความนี้จะแจกแจงจุดเปรียบเทียบที่สำคัญทุกจุด เช่น ความหนาแน่นของแรง ประสิทธิภาพการใช้พลังงาน ความต้องการในการบำรุงรักษา โครงสร้างต้นทุน โปรไฟล์ด้านความปลอดภัย และการใช้งานทางอุตสาหกรรมเฉพาะที่แต่ละระบบทำงานได้ดีที่สุด ในตอนท้าย คุณจะมีกรอบการทำงานที่ชัดเจนในการเลือกเทคโนโลยีการส่งกำลังที่เหมาะสมสำหรับการดำเนินงานของคุณ

แรงส่งออก: เหตุใดระบบไฮดรอลิกส์จึงครองอุตสาหกรรมหนัก

แรงที่ส่งออกเป็นตัวสร้างความแตกต่างที่สำคัญที่สุดเพียงตัวเดียวเมื่อเปรียบเทียบระบบไฮดรอลิกกับนิวแมติก กฎของปาสคาลควบคุมทั้งสอง: ความดันคูณด้วยพื้นที่เท่ากับแรง แต่เนื่องจากของไหลไฮดรอลิกไม่สามารถอัดตัวได้และสามารถอัดแรงดันได้ถึงระดับสูงสุด กระบอกไฮดรอลิกจึงสร้างแรงต่อหน่วยขนาดได้มากกว่ากระบอกสูบนิวแมติกที่มีเส้นผ่านศูนย์กลางรูเท่ากันอย่างมาก

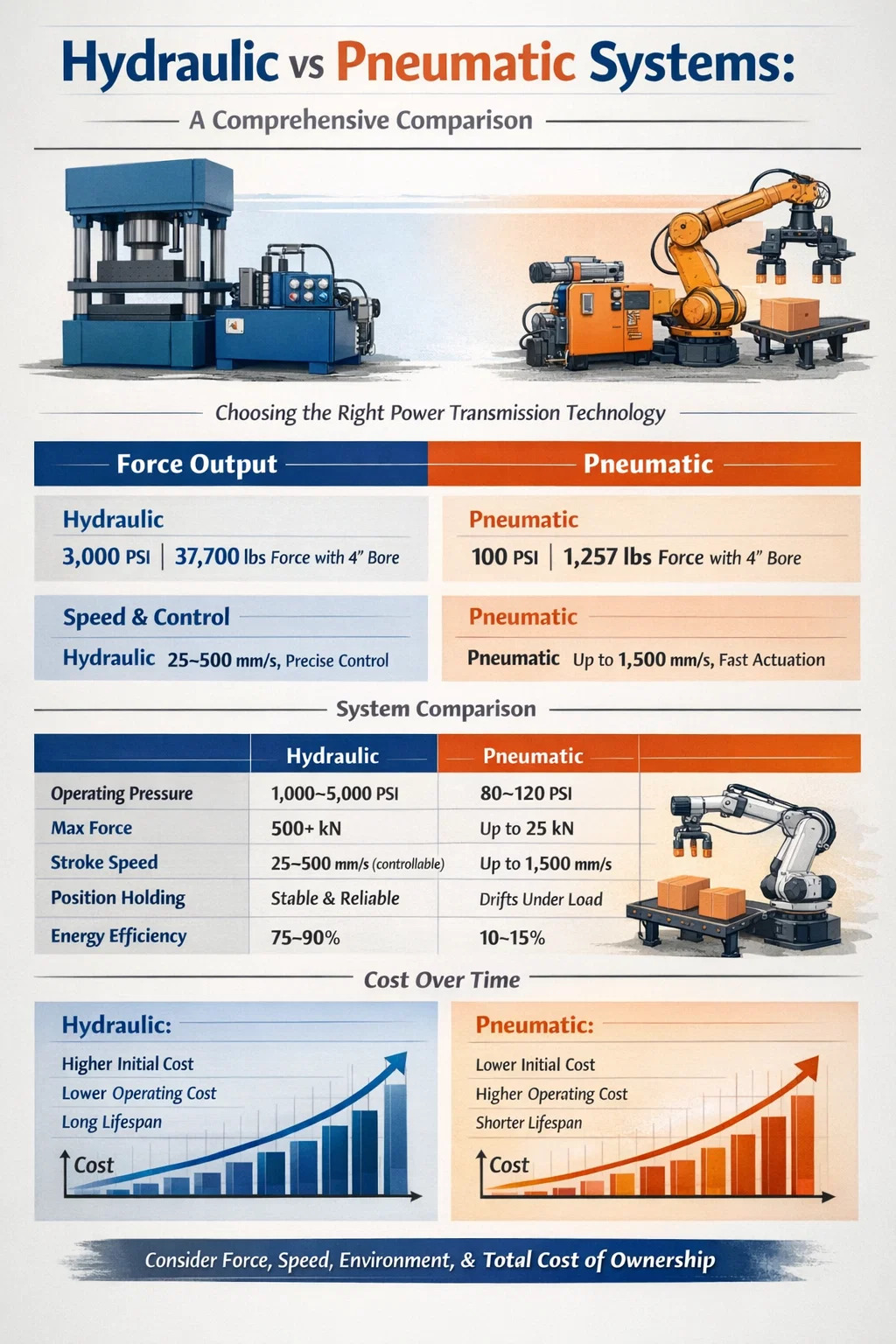

พิจารณากระบอกสูบที่มีรูขนาด 4 นิ้ว ที่ 100 PSI (แรงดันท่อลมทั่วไป) จะผลิตได้ประมาณ แรง 1,257 ปอนด์ . ที่ 3,000 PSI (ความดันทั่วไปของระบบไฮดรอลิก) จะมีเส้นผ่านศูนย์กลางรูเท่ากัน แรง 37,700 ปอนด์ - ประมาณ 30 เท่า นี่คือเหตุผลว่าทำไมหน่วยกำลังไฮดรอลิกจึงเป็นแกนหลักของเครื่องปั๊มโลหะ เครื่องฉีดพลาสติก อุปกรณ์เหมืองแร่ และเครื่องจักรก่อสร้างขนาดใหญ่

โดยทั่วไประบบนิวแมติกจะสูงสุดที่ 25 กิโลนิวตัน (ประมาณ 5,600 ปอนด์) สำหรับกระบอกสูบอุตสาหกรรมมาตรฐาน ในขณะที่ตัวกระตุ้นไฮดรอลิกมีมากกว่าปกติ 500 กิโลนิวตัน ในการกำหนดค่ามาตรฐาน สำหรับการใช้งานใดๆ ที่ต้องใช้แรงสูงอย่างต่อเนื่อง เช่น การตีขึ้นรูป การบดอัด การทดสอบวัสดุ การหนีบหนัก ไม่จำเป็นต้องใช้หน่วยกำลังไฮดรอลิก มันเป็นทางออกเดียวที่เป็นไปได้

การบังคับถือและการวางตำแหน่งจังหวะกลาง

ระบบไฮดรอลิกสามารถรับน้ำหนักได้ในช่วงกลางจังหวะโดยไม่มีกำหนดโดยไม่ต้องป้อนพลังงานอย่างต่อเนื่อง เพียงแค่ปิดวาล์ว ระบบนิวแมติกไม่สามารถทำสิ่งนี้ได้อย่างน่าเชื่อถือ เพราะอากาศอัดสามารถอัดได้ ดังนั้นกระบอกลมที่ถูกล็อคจะลอยไปภายใต้ภาระ สำหรับการใช้งาน เช่น การยึดแม่พิมพ์อัด หรือการรักษาแรงยึดระหว่างการเชื่อม ระบบไฮดรอลิกจะให้ตำแหน่งล็อคที่มั่นคง ซึ่งโดยพื้นฐานแล้วนิวแมติกส์ไม่สามารถเทียบได้

ความเร็วและเวลาตอบสนอง: จุดที่ระบบนิวเมติกส์มีความได้เปรียบ

ระบบนิวแมติกทำงานเร็วขึ้น อากาศสามารถอัดได้และเบา ซึ่งหมายความว่ากระบอกสูบนิวแมติกจะขยายและหดกลับด้วยจังหวะที่เร็วและความเร็วสูง รอบเวลาของ ต่ำกว่า 0.5 วินาที สำหรับจังหวะเต็มกำลังเป็นเรื่องปกติในระบบหยิบและวางแบบนิวแมติก ค้อนลมความเร็วสูง เครื่องเย็บกระดาษ และสายพานลำเลียงสายบรรจุภัณฑ์อาศัยความสามารถในการสั่งงานที่รวดเร็วนี้

ระบบไฮดรอลิกจะช้าลงที่ระดับระยะชัก แต่สามารถควบคุมได้ เนื่องจากของไหลไฮดรอลิกมีความหนาแน่นและไม่สามารถอัดตัวได้ การเคลื่อนผ่านวงจรจึงใช้พลังงานมากขึ้นและความเร็วของแอคทูเอเตอร์จะเชื่อมโยงโดยตรงกับอัตราการไหลจากปั๊มของหน่วยกำลังไฮดรอลิก กระบอกไฮดรอลิกมาตรฐานอาจเข้าระยะชัก 12 นิ้วได้ 1 ถึง 3 วินาที —เพียงพอสำหรับการใช้งานหนักส่วนใหญ่ แต่ไม่เหมาะกับงานที่ต้องใช้หลายร้อยรอบต่อนาที

อย่างไรก็ตาม การควบคุมความเร็วในระบบไฮดรอลิกมีความแม่นยำมากกว่ามาก ด้วยการปรับวาล์วควบคุมการไหลหรือการใช้ปั๊มแบบเปลี่ยนตำแหน่งในหน่วยกำลังไฮดรอลิก ผู้ปฏิบัติงานสามารถหมุนด้วยความเร็วที่แน่นอนตลอดช่วงจังหวะ ซึ่งมีความสำคัญอย่างยิ่งต่อการปฏิบัติงาน เช่น การปั๊มแม่พิมพ์แบบช้าๆ หรือการอัดขึ้นรูปที่มีการควบคุม การควบคุมความเร็วด้วยลมมีความหยาบกว่าและไวต่อความผันผวนของแรงดันในท่อมากกว่า

ประสิทธิภาพการใช้พลังงาน: ไม่มีระบบใดที่เป็นมิตรกับสิ่งแวดล้อม

ประสิทธิภาพการใช้พลังงานมักถูกเข้าใจผิดในการอภิปรายเรื่องไฮดรอลิกกับนิวแมติก ระบบนิวแมติกมักถือว่ามีประสิทธิภาพมากกว่าเนื่องจากใช้อากาศจากพืช ในทางปฏิบัติ มักเป็นวิธีการส่งกำลังที่มีประสิทธิภาพน้อยที่สุดในโรงงาน การสร้างอากาศอัดถือเป็นเรื่องสิ้นเปลืองอย่างฉาวโฉ่— เพียงประมาณ 10 ถึง 15% ของพลังงานไฟฟ้า ที่ป้อนเข้าไปในเครื่องอัดอากาศถึงจุดใช้งานจริงเป็นงานทางกลที่มีประโยชน์ การรั่วไหล การสร้างความร้อน และแรงดันตกจะกินส่วนที่เหลือ

ระบบไฮดรอลิก โดยเฉพาะอย่างยิ่งระบบที่ใช้หน่วยกำลังไฮดรอลิกสมัยใหม่พร้อมปั๊มลูกสูบแบบแปรผันและตัวควบคุมการตรวจจับโหลด บรรลุผลสำเร็จ ประสิทธิภาพโดยรวม 75 ถึง 90% ในระบบที่ได้รับการดูแลอย่างดีและมีขนาดเหมาะสม ปั๊มแบบเปลี่ยนตำแหน่งจะส่งออกเฉพาะสิ่งที่วงจรต้องการเท่านั้น ปั๊มแบบแทนที่คงที่ในระบบที่มีความต้องการต่ำจะถ่ายเทการไหลส่วนเกินเหนือวาล์วระบายเป็นความร้อน ซึ่งเป็นการสิ้นเปลืองพลังงานจำนวนมากที่ผู้ออกแบบระบบต้องคำนึงถึง

สำหรับการดำเนินงานรอบการทำงานต่ำ โดยที่กระบอกสูบทำงานทุกๆ หลายวินาที การใช้พลังงานที่ไม่ได้ใช้งานอย่างต่อเนื่องของหน่วยกำลังไฮดรอลิกที่ทำงานอยู่อาจมีค่ามากกว่าความได้เปรียบด้านประสิทธิภาพ ในสถานการณ์เหล่านี้ ระบบนิวแมติกส์ที่ขับเคลื่อนโดยอากาศในโรงงานแบบรวมศูนย์อาจสมเหตุสมผลมากกว่า เนื่องจากเครื่องอัดอากาศถูกใช้ร่วมกันในเครื่องจักรหลายสิบเครื่อง

การจัดการความร้อนใน ไฮดรอลิก Power Units

หน่วยกำลังไฮดรอลิกทุกตัวสร้างความร้อนผ่านการเสียดสีของของเหลว แรงดันวาล์วลดลง และความไร้ประสิทธิภาพของปั๊ม หน่วยกำลังไฮดรอลิกทางอุตสาหกรรมทั่วไปที่ทำงานที่อินพุต 20 kW อาจกระจายไป 3 ถึง 6 kW เป็นความร้อน เข้าไปในอ่างเก็บน้ำ หากไม่มีการแลกเปลี่ยนความร้อนที่เพียงพอ ไม่ว่าจะผ่านพื้นที่ผิวอ่างเก็บน้ำ เครื่องทำความเย็นด้วยลม หรือเครื่องแลกเปลี่ยนความร้อนที่ระบายความร้อนด้วยน้ำ อุณหภูมิของน้ำมันจะสูงขึ้นจนเกินช่วงการทำงานที่ปลอดภัยของ 60°C (140°F) เร่งการเสื่อมสภาพของซีลและออกซิเดชั่นของน้ำมัน อากาศเสียแบบนิวแมติกจะพาความร้อนออกไปโดยอัตโนมัติ ระบบไฮดรอลิกจำเป็นต้องมีการจัดการระบายความร้อนโดยเจตนาซึ่งเป็นส่วนหนึ่งของการออกแบบระบบ

อธิบายหน่วยกำลังไฮดรอลิก: ส่วนประกอบและฟังก์ชัน

หน่วยกำลังไฮดรอลิก (HPU) เป็นหัวใจสำคัญของระบบไฮดรอลิก เป็นบรรจุภัณฑ์แบบครบวงจรที่สร้าง จัดเก็บ กรอง และปรับสภาพของน้ำมันไฮดรอลิกที่มีแรงดัน การทำความเข้าใจส่วนประกอบต่างๆ ช่วยชี้แจงว่าเหตุใดระบบไฮดรอลิกจึงมีพฤติกรรมแตกต่างจากการตั้งค่านิวแมติก และเหตุใดจึงมีค่าใช้จ่ายล่วงหน้าสูงกว่า

• อ่างเก็บน้ำ: กักเก็บน้ำมันไฮดรอลิก โดยทั่วไปจะมีปริมาตรอยู่ที่ 1.5 ถึง 3 เท่าของอัตราการไหลต่อนาทีของปั๊ม ยังกระจายความร้อนและช่วยให้อากาศที่กักตัวออกมา
• ปั๊ม: ผู้เสนอญัตติสำคัญของของเหลว ปั๊มเกียร์มีต้นทุนต่ำและทนทาน ปั๊มลูกสูบมีประสิทธิภาพและสามารถเปลี่ยนตำแหน่งได้ ปั๊มใบพัดให้การทำงานที่เงียบ การเลือกปั๊มจะกำหนดประสิทธิภาพและโปรไฟล์เสียงของ HPU โดยตรง
• มอเตอร์ไฟฟ้า: ขับเคลื่อนปั๊ม ขนาดของมอเตอร์ขึ้นอยู่กับการไหลและแรงดันที่ต้องการ ไดรฟ์ความถี่ตัวแปร (VFD) ถูกนำมาใช้มากขึ้นเพื่อให้ตรงกับความเร็วของมอเตอร์ตามความต้องการ ช่วยลดการใช้พลังงานที่ไม่ได้ใช้งานได้มากถึง 40% .
• รีลีฟวาล์ว: อุปกรณ์ความปลอดภัยระบบแรงดัน เปิดเมื่อแรงดันเกินจุดที่ตั้งไว้ เพื่อจ่ายของเหลวกลับไปยังถัง และป้องกันความเสียหายของส่วนประกอบ
• ชุดตัวกรอง: ขจัดการปนเปื้อนของอนุภาคออกจากของเหลว เป้าหมายระดับความสะอาดของ ISO (โดยทั่วไปคือ ISO 16/14/11 สำหรับระบบเซอร์โววาล์ว) จะกำหนดพิกัดไมครอนของตัวกรองและช่วงเวลาการบริการ
• เครื่องแลกเปลี่ยนความร้อน: รักษาอุณหภูมิของเหลวให้อยู่ในช่วงการทำงานที่เหมาะสมที่สุดที่ 40–60°C อาจเป็นน้ำมันสู่อากาศหรือจากน้ำมันสู่น้ำ ขึ้นอยู่กับสภาพแวดล้อมและข้อกำหนดในการปฏิเสธความร้อน
• สะสม (ไม่จำเป็น): จัดเก็บของเหลวที่มีแรงดันสำหรับเหตุการณ์ความต้องการสูงสุด ลดแรงดันที่เพิ่มขึ้นอย่างรวดเร็ว และสามารถรักษาแรงดันวงจรในระหว่างการปิดปั๊มในช่วงสั้นๆ

ระบบนิวแมติกส์ไม่เทียบเท่ากับหน่วยกำลังไฮดรอลิกในฐานะระบบบรรจุภัณฑ์ แต่กลับพึ่งพาเครื่องอัดอากาศแบบรวมศูนย์ เครื่องทำลมแห้ง ถังตัวรับ และท่อจ่าย ซึ่งโดยทั่วไปแล้วทั้งหมดจะใช้โครงสร้างพื้นฐานที่ใช้ร่วมกัน สิ่งนี้ทำให้การออกแบบเครื่องจักรแต่ละเครื่องง่ายขึ้น แต่ต้องอาศัยคุณภาพอากาศทั่วทั้งโรงงานและความสม่ำเสมอของแรงดัน

ข้อกำหนดในการบำรุงรักษาและความน่าเชื่อถือเมื่อเวลาผ่านไป

การบำรุงรักษาเป็นจุดที่การเปรียบเทียบระหว่างระบบไฮดรอลิกกับระบบนิวแมติกมีความสำคัญมากที่สุดสำหรับผู้จัดการฝ่ายปฏิบัติการ ทั้งสองระบบต้องการการดูแลอย่างสม่ำเสมอ แต่ลักษณะและผลที่ตามมาของการละเลยแตกต่างกันอย่างมาก

การบำรุงรักษาระบบไฮดรอลิก

ระบบไฮดรอลิกมีความไวต่อการปนเปื้อนของของเหลว ระบบไฮดรอลิกขัดข้องมากกว่า 80% เกิดจากน้ำมันที่ปนเปื้อน การปนเปื้อนของอนุภาคทำให้หลอดวาล์วเซอร์โว รอยขีดข่วนในรูกระบอกสูบ และทำให้ปั๊มสึกหรอเร็วขึ้น โปรแกรมการบำรุงรักษาที่เข้มงวดสำหรับหน่วยกำลังไฮดรอลิกประกอบด้วย:

• การเก็บตัวอย่างน้ำมันและการวิเคราะห์ความสะอาดของ ISO ทุกๆ 250 ถึง 500 ชั่วโมงการทำงาน
• การเปลี่ยนไส้กรองตามตัวบ่งชี้ความดันแตกต่าง (ไม่ใช่ตามกำหนดเวลาปฏิทินที่ตายตัว)
• น้ำมันเต็มเปลี่ยนทุกๆ 2,000 ถึง 4,000 ชั่วโมง ขึ้นอยู่กับสภาพการใช้งานและประเภทของน้ำมัน
• การตรวจสอบและเปลี่ยนซีลกระบอกสูบและปั๊มเป็นประจำทุกปีหรือเมื่อสัญญาณแรกของการรั่วไหลภายนอก
• การตรวจสอบช่องระบายอากาศในอ่างเก็บน้ำเพื่อป้องกันความชื้นและฝุ่นในบรรยากาศ

การรั่วไหลของน้ำมันภายนอกเป็นโหมดความล้มเหลวของไฮดรอลิกที่มองเห็นได้มากที่สุด แม้แต่การรั่วซึมของซีลเพียงเล็กน้อยก็สามารถสร้างอันตรายต่อพื้น ปัญหาด้านการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม และความเสี่ยงจากไฟไหม้ได้หากน้ำมันสัมผัสกับพื้นผิวที่ร้อน ISO23309 และกฎระเบียบด้านสิ่งแวดล้อมในท้องถิ่นอาจกำหนดให้ต้องมีระบบกักเก็บการรั่วไหลรอบอุปกรณ์ไฮดรอลิกในบางอุตสาหกรรม

การบำรุงรักษาระบบนิวแมติก

การบำรุงรักษาแบบนิวแมติกทำได้ง่ายกว่าในระดับเครื่องจักร แต่มักถูกละเลยในระดับโครงสร้างพื้นฐาน งานสำคัญ ได้แก่ :

• เครื่องแยกน้ำระบายน้ำและชุด FRL (ตัวกรอง-ควบคุม-น้ำมันหล่อลื่น) รายวันหรืออัตโนมัติ
• การเปลี่ยนองค์ประกอบตัวกรอง FRL ทุก 6 ถึง 12 เดือน
• การสำรวจการตรวจจับการรั่วไหลทั่วทั้งท่อกระจาย—การศึกษาแสดงให้เห็นว่า การรั่วไหลคิดเป็น 20 ถึง 30% ของการผลิตอากาศอัด ในโรงงานระดับกลาง
• หล่อลื่นแกนลูกสูบกระบอกสูบและตรวจสอบการสึกหรอของซีลเป็นประจำทุกปี

โหมดความล้มเหลวในการบำรุงรักษาระบบนิวแมติกที่ใหญ่ที่สุดนั้นมองไม่เห็น: การรั่วไหลของอากาศที่ระบายความจุของคอมเพรสเซอร์อย่างเงียบ ๆ ก รู 3 มม. ในสายกระจาย ที่ 100 PSI สามารถสิ้นเปลืองพลังงานคอมเพรสเซอร์ได้มากกว่า 1 kW อย่างต่อเนื่อง เครื่องมือตรวจจับการรั่วไหลด้วยคลื่นอัลตราโซนิกมีความจำเป็นสำหรับสิ่งอำนวยความสะดวกในการจัดการเครือข่ายนิวแมติกขนาดใหญ่

การเปรียบเทียบต้นทุน: จ่ายล่วงหน้าเทียบกับตลอดอายุการใช้งาน

ราคาซื้อเป็นจุดที่ระบบนิวแมติกส์ดูน่าสนใจที่สุด กระบอกนิวแมติกและชุดวาล์วสำหรับงานเบาอาจมีค่าใช้จ่าย $50 ถึง $500 . กระบอกสูบไฮดรอลิกที่มีวาล์วและท่อร่วมที่เทียบเคียงสามารถทำงานได้ $500 ถึง $5,000 —และหน่วยกำลังไฮดรอลิกเฉพาะสำหรับเครื่องจักรเครื่องเดียวก็เพิ่มอีกเครื่องหนึ่ง 2,000 ดอลลาร์ถึง 30,000 ดอลลาร์ ขึ้นอยู่กับขนาดและข้อกำหนด

อย่างไรก็ตาม การวิเคราะห์ต้นทุนตลอดอายุการใช้งานจะบอกเล่าเรื่องราวที่สมดุลมากขึ้น ระบบนิวแมติกส์มีราคาไม่แพงในการซื้อและติดตั้ง แต่มีค่าใช้จ่ายสูงในการใช้งาน ในโรงงานที่มีการสร้างอากาศอัดด้วยต้นทุนการโหลดเต็ม (ค่าไฟฟ้า การบำรุงรักษา ค่าเสื่อมราคาทุน) 0.25 ถึง 0.35 เหรียญสหรัฐฯ ต่อ 1,000 ลูกบาศก์ฟุตมาตรฐาน ผู้ใช้ลมรอบการทำงานสูงกลายเป็นรายการสายพลังงานที่สำคัญ กระบอกสูบนิวแมติกขนาด 2 นิ้วกระบอกเดียวหมุน 60 ครั้งต่อนาทีสำหรับกะ 8 ชั่วโมงสองครั้งสามารถใช้พลังงานเทียบเท่ากับ 2 ถึง 4 กิโลวัตต์ ของพลังงานไฟฟ้าอย่างต่อเนื่อง

สำหรับการใช้งานที่มีกำลังสูงและรอบการทำงานสูง โดยปกติแล้วหน่วยกำลังไฮดรอลิกจะถึงจุดคุ้มทุนเมื่อเทียบกับทางเลือกแบบนิวแมติกภายใน 3 ถึง 5 ปี ของการดำเนินงานโดยเน้นการประหยัดพลังงานเพียงอย่างเดียว นอกหน้าต่างนั้น ระบบไฮดรอลิกทำงานถูกกว่า สำหรับการใช้งานที่ใช้แรงต่ำและไม่ต่อเนื่อง ระบบนิวแมติกไม่เคยสูญเสียความได้เปรียบด้านต้นทุน

โปรไฟล์ความปลอดภัย: ความเสี่ยงที่แตกต่างกัน ไม่มากหรือน้อย

ความปลอดภัยไม่ใช่เรื่องง่ายสำหรับทั้งสองระบบ แต่ละระบบมีอันตรายที่แตกต่างกันซึ่งต้องได้รับการจัดการผ่านการควบคุมทางวิศวกรรมและระเบียบวินัยตามขั้นตอน

อันตรายจากไฮดรอลิก

• การบาดเจ็บจากการฉีด: การรั่วไหลของรูเข็มในท่อไฮดรอลิกที่ 3,000 PSI สามารถฉีดของเหลวผ่านผิวหนังด้วยแรงที่มากพอที่จะทำให้เนื้อเยื่อส่วนลึกเสียหายโดยไม่มีบาดแผลทางเข้าที่ชัดเจน นี่เป็นเหตุฉุกเฉินทางการแพทย์ที่มักถูกประเมินต่ำเกินไป ณ จุดรับการรักษา OSHA บันทึกสิ่งนี้ว่าเป็นหนึ่งในอันตรายจากไฮดรอลิกที่ร้ายแรงที่สุด
• ความเสี่ยงจากไฟไหม้: น้ำมันไฮดรอลิกจากปิโตรเลียมเป็นสารไวไฟ สเปรย์จากท่อที่ชำรุดใกล้กับพื้นผิวที่ร้อนหรือแหล่งกำเนิดประกายไฟอาจทำให้เกิดเพลิงไหม้ได้ ของเหลวทนไฟ (ฟอสเฟตเอสเทอร์ ส่วนผสมของน้ำ-ไกลคอล) จำเป็นในการใช้งานในโรงหล่อ โรงถลุงเหล็ก และการบิน
• การปล่อยพลังงานที่เก็บไว้: ตัวสะสมที่มีประจุถึง 3,000 PSI จะกักเก็บพลังงานจำนวนมาก ขั้นตอนการลดแรงดันที่ไม่เหมาะสมอาจทำให้ส่วนประกอบหลุดออกอย่างรุนแรง

อันตรายจากลม

• แรงโน้มถ่วงลดลง: เมื่อกระบอกสูบนิวแมติกสูญเสียแรงดัน โหลดจะลดลงทันที โดยไม่มีวัสดุกันกระแทก แกนนิวแมติกที่รับน้ำหนักด้วยแรงโน้มถ่วงจำเป็นต้องมีระบบล็อคแบบกลไกภายนอกหรือการบำรุงรักษาแรงดันแบบวาล์วเพื่อให้สามารถรับน้ำหนักได้อย่างปลอดภัย
• เสียงรบกวน: ท่อไอเสียนิวแมติกมีเสียงดัง พอร์ตไอเสียของวาล์วทิศทางที่ไม่ได้ปิดเสียงสามารถผลิตได้ 85 ถึง 95 เดซิเบล (เอ) — สูงกว่าเกณฑ์ที่กำหนดต้องใช้อุปกรณ์ป้องกันการได้ยินภายใต้กฎระเบียบของ EU และ OSHA ตัวเก็บเสียงจะลดสิ่งนี้ลงแต่เพิ่มแรงดันต้าน ซึ่งส่งผลต่อความเร็วในการส่งกลับของกระบอกสูบ
• อันตรายจากแส้: ท่อลมแรงดันที่ขาดการเชื่อมต่อสามารถถูกฟาดอย่างรุนแรงได้ อุปกรณ์ยึดสายยางและข้อต่อปิดอัตโนมัติถือเป็นข้อกำหนดด้านความปลอดภัยมาตรฐาน

ในการแปรรูปอาหาร การผลิตยา และห้องปลอดเชื้อ โดยทั่วไประบบนิวแมติกมักนิยมใช้กันมากกว่า เนื่องจากไอเสีย (อากาศ) นั้นสะอาด และการรั่วไหลแบบไร้น้ำมันไม่ปนเปื้อนในผลิตภัณฑ์ การปนเปื้อนของน้ำมันไฮดรอลิกในสภาพแวดล้อมเหล่านี้ทำให้เกิดปัญหาด้านการปฏิบัติตามข้อกำหนดและความปลอดภัยของผลิตภัณฑ์ ซึ่งแทนที่ข้อโต้แย้งด้านบังคับหรือประสิทธิภาพใดๆ

คู่มือการเลือกเฉพาะแอปพลิเคชัน

การจับคู่ประเภทระบบกับการใช้งานคือผลลัพธ์เชิงปฏิบัติมากที่สุดของการวิเคราะห์แบบไฮดรอลิกและแบบนิวแมติก รายละเอียดต่อไปนี้ครอบคลุมกรณีการใช้งานทางอุตสาหกรรมที่พบบ่อยที่สุด

เลือกหน่วยกำลังไฮดรอลิกเมื่อ:

• ความต้องการแรงเกิน 25 kN—เครื่องอัดโลหะ, ชุดแคลมป์ฉีดขึ้นรูป, เครื่องตีโลหะ, ส่วนรองรับหลังคาเหมือง
• จำเป็นต้องมีการควบคุมความเร็วที่แม่นยำตลอดทั้งจังหวะ—การควบคุมการอัดขึ้นรูป การปั๊มเข้าหาช้า เครื่องทดสอบวัสดุ
• น้ำหนักบรรทุกต้องถูกยึดให้อยู่กับที่โดยใช้แรงเป็นเวลานาน เช่น แคลมป์แม่พิมพ์ ตัวยึดฟิกซ์เจอร์ แท่นทดสอบโครงสร้าง
• อุปกรณ์เคลื่อนที่ที่ต้องการแรงสูงในบรรจุภัณฑ์ขนาดกะทัดรัด เช่น รถขุด เครื่องจักรกลการเกษตร ระบบบังคับเลี้ยวทางทะเล อุปกรณ์นอกชายฝั่ง
• การดำเนินงานที่มีรอบการทำงานสูงและต้องใช้กำลังสูง โดยที่ประสิทธิภาพการใช้พลังงานในระยะยาวจะช่วยลดต้นทุน HPU ล่วงหน้าได้

เลือกนิวเมติกส์เมื่อ:

• ความต้องการแรงต่ำกว่า 10 kN และความเร็วมีความสำคัญมากกว่าความแม่นยำ เช่น หุ่นยนต์หยิบและวาง ตัวเปลี่ยนทิศทางสายพานลำเลียง เครื่องดีดชิ้นส่วน
• สภาพแวดล้อมที่สะอาดเป็นสิ่งจำเป็น เช่น อาหาร ยา อุปกรณ์ทางการแพทย์ การผลิตเซมิคอนดักเตอร์
• ต้นทุนการติดตั้งต่ำและการปรับใช้ที่รวดเร็ว—เครื่องมือบำรุงรักษา เซลล์อัตโนมัติขนาดเล็ก เครื่องมือลมในโรงงาน
• โครงสร้างพื้นฐานระบบอัดอากาศของโรงงานมีอยู่แล้วและมีการใช้งานน้อยเกินไป
• รอบการทำงานต่ำและประสิทธิภาพการใช้พลังงานของแอคชูเอเตอร์แต่ละตัวไม่ได้มีความสำคัญ

ระบบไฮบริด: ใช้ทั้งสองอย่างร่วมกัน

สายการผลิตสมัยใหม่หลายแห่งใช้ทั้งสองเทคโนโลยีควบคู่กันไป หน่วยกำลังไฮดรอลิกอาจขับเคลื่อนแท่นกดหลักในขณะที่กระบอกนิวแมติกจะจัดการการโหลดชิ้นส่วน การขนถ่าย และการจับยึดรอบๆ ชิ้นส่วน สถาปัตยกรรมไฮบริดนี้คำนึงถึงจุดแข็งของแต่ละระบบ: ระบบไฮดรอลิกส์สำหรับงานหนัก ระบบนิวแมติกส์สำหรับฟังก์ชันเสริมที่รวดเร็วและเบา การออกแบบระบบเหล่านี้ต้องอาศัยความเอาใจใส่อย่างระมัดระวังต่อโครงสร้างพื้นฐานทางไฟฟ้าที่ใช้ร่วมกัน การรวมระบบควบคุม และกำหนดการบำรุงรักษาเพื่อหลีกเลี่ยงความขัดแย้งในการปฏิบัติงาน

ข้อพิจารณาด้านสิ่งแวดล้อมและกฎระเบียบ

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมเป็นปัจจัยที่เพิ่มขึ้นในกระบวนการคัดเลือกไฮดรอลิกและนิวแมติก น้ำมันไฮดรอลิกจัดเป็นสารอันตรายในเขตอำนาจศาลส่วนใหญ่ การรั่วไหลจำเป็นต้องมีขั้นตอนการทำความสะอาดที่จัดทำเป็นเอกสาร และการกำจัดน้ำมันไฮดรอลิกที่ใช้แล้วได้รับการควบคุมภายใต้กรอบการทำงาน เช่น EU Waste Framework Directive หรือมาตรฐาน US EPA สิ่งอำนวยความสะดวกที่ใช้ระบบไฮดรอลิกจะต้องบำรุงรักษาโครงสร้างพื้นฐานในการกักเก็บน้ำมัน เช่น ถาดรองน้ำหยด อ่างเก็บน้ำแบบรวม ชุดอุปกรณ์หกรั่วไหล และฝึกอบรมบุคลากรตามนั้น

น้ำมันไฮดรอลิกที่ย่อยสลายได้ทางชีวภาพ (น้ำมันจากเรพซีด น้ำมันเอสเทอร์สังเคราะห์) มีวางจำหน่ายและมีการระบุไว้มากขึ้นในการใช้งานที่มีความอ่อนไหวต่อสิ่งแวดล้อม เช่น อุปกรณ์ป่าไม้ เรือเดินทะเล เครื่องจักรกลการเกษตรที่ทำงานใกล้แหล่งน้ำ โดยทั่วไปของเหลวเหล่านี้จะมี เบี้ยประกันภัยราคา 15 ถึง 40% มากกว่าน้ำมันแร่และอาจมีช่วงอุณหภูมิการทำงานที่แคบกว่า แต่ช่วยลดความรับผิดต่อสิ่งแวดล้อมได้อย่างมาก

ในทางตรงกันข้าม ระบบนิวแมติกส์จะระบายอากาศแห้งที่สะอาดออก (สมมติว่ามีการกรองและทำให้แห้งอย่างเหมาะสม) และมีภาระการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมน้อยที่สุดในระดับเครื่องจักร ต้นทุนด้านสิ่งแวดล้อมนั้นอยู่ที่ต้นน้ำ—ในการใช้พลังงานของเครื่องอัดอากาศ—และได้รับการแก้ไขผ่านโปรแกรมประสิทธิภาพพลังงานมากกว่าการควบคุมการรั่วไหล

สำหรับโรงงานที่ได้รับการรับรองการจัดการสิ่งแวดล้อม ISO 14001 การจัดการระบบไฮดรอลิกจำเป็นต้องมีการจัดทำเอกสารที่เป็นทางการและการควบคุมขั้นตอนมากกว่าทางเลือกอื่นที่ใช้ระบบนิวแมติกส์ ซึ่งเป็นต้นทุนการดำเนินงานที่แท้จริงที่คุ้มค่าในการตัดสินใจเลือก

การกำหนดขนาดหน่วยกำลังไฮดรอลิก: พารามิเตอร์หลักเพื่อให้ถูกต้อง

สำหรับวิศวกรและผู้ซื้อที่กำลังประเมินตัวเลือกหน่วยกำลังไฮดรอลิก การกำหนดขนาดที่ถูกต้องถือเป็นสิ่งสำคัญ HPU ที่มีขนาดเล็กไม่สามารถตอบสนองความต้องการสูงสุดได้ ขนาดใหญ่จะทำให้สิ้นเปลืองเงินทุนและทำงานไม่มีประสิทธิภาพในการโหลดชิ้นส่วน พารามิเตอร์การกำหนดขนาดพื้นฐานสามประการ ได้แก่ อัตราการไหล ความดัน และกำลัง

1. อัตราการไหลที่ต้องการ (ลิตร/นาที หรือ GPM): คำนวณจากพื้นที่เจาะกระบอกสูบคูณด้วยความเร็วลูกสูบที่ต้องการ โดยสรุปจากแอคชูเอเตอร์ที่ทำงานพร้อมกันทั้งหมด เพิ่มอัตรากำไรขั้นต้น 10 ถึง 15% เสมอสำหรับการสูญเสียระบบ
2. แรงดันระบบสูงสุด (บาร์หรือ PSI): กำหนดโดยความต้องการโหลดสูงสุด การตั้งค่าวาล์วระบายควรสูงกว่าแรงดันใช้งานสูงสุด 10 ถึง 15% ไม่ใช่แรงดันส่วนประกอบสูงสุด
3. กำลังมอเตอร์ (kW หรือ HP): คำนวณเป็น (อัตราการไหล × ความดัน) / (600 × ประสิทธิภาพปั๊ม) มีหน่วยเป็น kW เมื่อใช้ลิตร/นาทีและบาร์ ระบบที่ต้องการ 40 ลิตร/นาทีที่ 200 บาร์ พร้อมด้วยปั๊มที่มีประสิทธิภาพ 85% ต้องการประมาณ 15.7 กิโลวัตต์ ของกำลังมอเตอร์

ปริมาตรอ่างเก็บน้ำมีขนาดเป็น 2 ถึง 3 เท่าของอัตราการไหลของปั๊มต่อนาที โดยปั๊มขนาด 40 ลิตร/นาทีจะได้อ่างเก็บน้ำขนาด 80 ถึง 120 ลิตร อัตราส่วนนี้รับประกันเวลาคงเหลือที่เพียงพอสำหรับการกำจัดอากาศ การรักษาอุณหภูมิให้คงที่ และการตกตะกอนของสารปนเปื้อน ปริมาณอ่างเก็บน้ำที่เกินปริมาณเป็นข้อผิดพลาดทั่วไปเกี่ยวกับข้อกำหนด HPU ซึ่งจะปรากฏขึ้นในภายหลังเนื่องจากปัญหาความร้อนสูงเกินไปและการปนเปื้อน

สำหรับการกำหนดขนาดนิวแมติก กระบวนการที่เทียบเท่าจะง่ายกว่า: คำนวณปริมาณการใช้อากาศของแอคชูเอเตอร์แต่ละตัว (พื้นที่เจาะ × ระยะชัก × รอบต่อนาที × 2 สำหรับการทำงานสองครั้ง) รวมผลรวมของผู้บริโภคทั้งหมด เพิ่มส่วนต่าง 25% สำหรับการรั่วไหลและการขยายตัวในอนาคต และยืนยันว่าความจุของเครื่องอัดอากาศของโรงงานครอบคลุมความต้องการทั้งหมดที่แรงดันที่ต้องการที่ทางเข้า FRL ของเครื่อง

สิ่งที่สำคัญที่สุดของไฮดรอลิกกับนิวแมติก

การตัดสินใจระหว่างไฮดรอลิกกับนิวแมติกไม่ได้ขึ้นอยู่กับว่าเทคโนโลยีใดเหนือกว่าในเชิงนามธรรม แต่อยู่ที่ว่าเทคโนโลยีใดที่เหมาะกับโหลด ความเร็ว สภาพแวดล้อม และพารามิเตอร์งบประมาณเฉพาะของคุณ ระบบไฮดรอลิกที่ยึดด้วยหน่วยกำลังไฮดรอลิกที่มีขนาดเหมาะสม เป็นทางเลือกเดียวที่ใช้งานได้จริงสำหรับการใช้งานที่มีกำลังแรงสูง มีการควบคุมความแม่นยำ หรืองานรับน้ำหนัก ระบบนิวแมติกส์เป็นตัวเลือกที่เหมาะสมสำหรับงานที่รวดเร็ว สะอาด แรงต่ำ และคำนึงถึงต้นทุนซึ่งมีโครงสร้างพื้นฐานด้านอากาศอัดอยู่แล้ว

รับตัวเลือกที่ถูกต้องตั้งแต่เริ่มต้นโดยระบุปริมาณความต้องการด้านกำลัง รอบการทำงาน ข้อจำกัดด้านสิ่งแวดล้อม และต้นทุนรวมในการเป็นเจ้าของ 5 ปี ไม่ใช่แค่ราคาในใบสั่งซื้อ การวิเคราะห์ดังกล่าวมักจะชี้ให้เห็นอย่างชัดเจนถึงระบบประเภทใดประเภทหนึ่ง และจะช่วยประหยัดต้นทุนการติดตั้งเพิ่มและปัญหาปวดหัวในการดำเนินงานดาวน์สตรีมได้อย่างมาก

หากคุณปฏิบัติงานใกล้ขอบเขต—แรงประมาณ 10 ถึง 25 kN, รอบการทำงานปานกลาง, ข้อกำหนดด้านสิ่งแวดล้อมแบบผสม—ปรึกษาผู้รวมระบบพลังงานของไหลซึ่งสามารถจำลองทั้งสองตัวเลือกโดยเทียบกับวงจรโหลดจริงของคุณ ระบบที่เหมาะสมสำหรับการดำเนินงานของคุณคือระบบที่ช่วยลดต้นทุนรวมในการเป็นเจ้าของให้เหลือน้อยที่สุด ในขณะที่ตอบสนองทุกข้อกำหนดด้านประสิทธิภาพได้อย่างน่าเชื่อถือ ไม่ใช่ระบบที่ดูถูกที่สุดในใบเสนอราคา
