หน่วยพลังงานคืออะไร? อธิบายหน่วยกำลังไฮดรอลิกขนาดเล็ก

หน่วยพลังงานคืออะไร? คำตอบโดยตรง

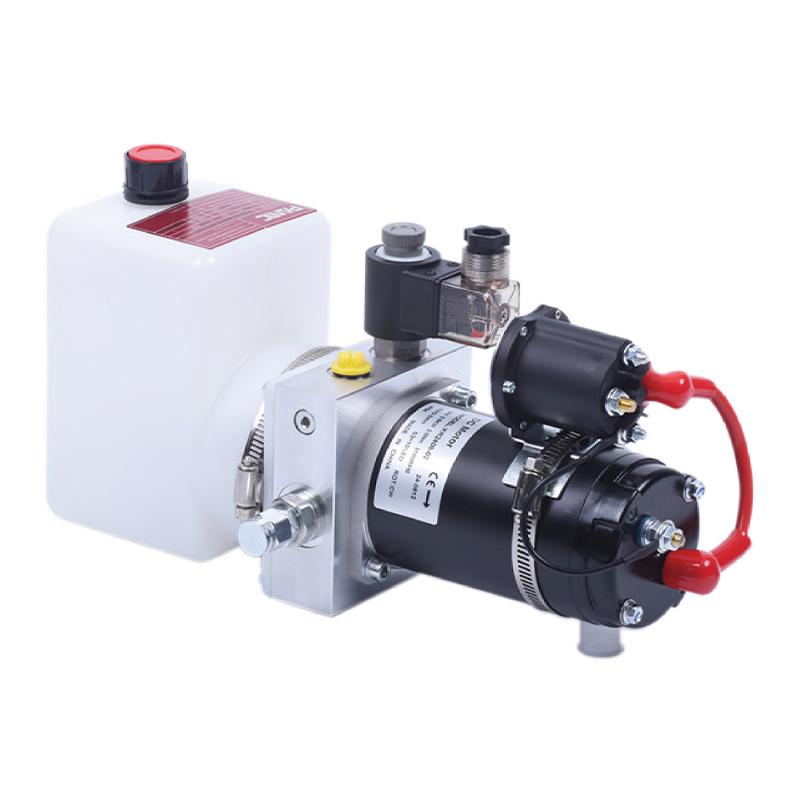

หน่วยส่งกำลังคือระบบในตัวเองที่สร้าง จัดเก็บ และจ่ายพลังงานของไหลที่มีแรงดันเพื่อขับเคลื่อนกระบอกสูบ มอเตอร์ และแอคชูเอเตอร์อื่นๆ ในบริบททางอุตสาหกรรมส่วนใหญ่ คำนี้หมายถึง ก หน่วยพลังงานไฮดรอลิก (เอชพียู) — บรรจุภัณฑ์ที่รวมปั๊มไฟฟ้าหรือที่ขับเคลื่อนด้วยเครื่องยนต์ ถังเก็บของเหลว วาล์ว ตัวกรอง และส่วนประกอบควบคุมเข้าไว้ในชุดประกอบเดียว เมื่ออุปกรณ์ถูกลดขนาดลงสำหรับพื้นที่จำกัด แพลตฟอร์มเคลื่อนที่ หรืองานระดับม้านั่งสำรอง โดยทั่วไปจะเรียกว่า ก หน่วยพลังงานไฮดรอลิกขนาดเล็ก .

ต่างจากระบบไฮดรอลิกมาตรฐานที่ติดตั้งปั๊ม มอเตอร์ และอ่างเก็บน้ำเป็นส่วนประกอบแยกกันบนโครงเครื่องจักร หน่วยกำลังจะรวมทุกอย่างไว้ในโมดูลเดียวที่ผ่านการทดสอบล่วงหน้า ซึ่งหมายความว่าผู้ซื้อจะได้รับหมายเลขชิ้นส่วนหนึ่งหมายเลข แผนภาพการเดินสายไฟหนึ่งชุด และฐานการติดตั้งหนึ่งชุด แทนที่จะต้องออกแบบวงจรทั้งหมดตั้งแต่เริ่มต้น

กล่าวโดยสรุป: หน่วยกำลังคือ "ห้องเครื่องยนต์" ของระบบไฮดรอลิกใดๆ และหน่วยกำลังไฮดรอลิกขนาดเล็กคือห้องเครื่องยนต์เดียวกันที่สร้างขึ้นให้มีขนาดเล็กพอที่จะใส่ในตู้ควบคุม รถเข็นเคลื่อนที่ หรือฐานเครื่องจักรขนาดกะทัดรัดได้

บางครั้งคำนี้ถูกใช้อย่างหลวมๆ ในอุตสาหกรรมต่างๆ ดังนั้นจึงช่วยแยกคำนี้ออกจากแนวคิดที่อยู่ติดกัน หน่วยกำลังไฮดรอลิกไม่เหมือนกับแหล่งจ่ายไฟ (ซึ่งจ่ายกระแสไฟฟ้า ไม่ใช่แรงของไหล) และก็ไม่เหมือนกับปั๊มแบบสแตนด์อโลน (ซึ่งขาดอ่างเก็บน้ำ วาล์ว และตรรกะการควบคุมที่จำเป็นในการทำงานอย่างอิสระ) หน่วยส่งกำลังที่แท้จริงคือระบบย่อยที่สมบูรณ์และพร้อมใช้งาน — เสียบเข้ากับแหล่งจ่ายไฟ เชื่อมต่อท่อ และทำงานได้

เนื่องจากคำจำกัดความมุ่งเน้นไปที่การบูรณาการมากกว่าขนาด แนวคิดหลักเดียวกันจึงปรับขนาดตั้งแต่สถานีกดขนาด 200 ตันไปจนถึงปั๊มแบบพกพาที่ใช้สำหรับการดัดท่อในไซต์งาน สิ่งที่เปลี่ยนแปลงในช่วงนั้นคือบรรจุภัณฑ์ ความซับซ้อนในการควบคุม และรอบการทำงาน ไม่ใช่หลักการพื้นฐาน

ส่วนประกอบหลักภายใน หน่วยพลังงานไฮดรอลิกขนาดเล็ก

หน่วยกำลังทุกหน่วย ไม่ว่าจะมีขนาดเท่าใดก็ตาม จะใช้บล็อคการสร้างพื้นฐานที่เหมือนกัน สิ่งที่เปลี่ยนแปลงใน หน่วยพลังงานไฮดรอลิกขนาดเล็ก คือขนาด การออกแบบตัวเครื่อง และระดับของการบูรณาการ

1. ชุดมอเตอร์และปั๊ม

มอเตอร์ไฟฟ้าขนาดกะทัดรัด — โดยทั่วไปมีตั้งแต่ 0.5 แรงม้า ถึง 5 แรงม้า สำหรับยูนิตขนาดเล็ก เทียบกับ 10 HP หรือสูงกว่าสำหรับยูนิตอุตสาหกรรมมาตรฐาน — เชื่อมต่อโดยตรงกับปั๊มเกียร์ ใบพัด หรือลูกสูบ ปั๊มเกียร์ครองตลาดขนาดเล็กเนื่องจากมีราคาไม่แพง ทนทานต่อการปนเปื้อน และบำรุงรักษาง่าย โดยปกติแล้วข้อต่อระหว่างมอเตอร์กับปั๊มจะเป็นแบบขับเคลื่อนโดยตรงเพื่อลดขนาดพื้นที่ โดยหลีกเลี่ยงสายพานหรือกระปุกเกียร์ที่จะเพิ่มความยาวและจุดบำรุงรักษา

2. อ่างเก็บน้ำ (ถัง)

อ่างเก็บน้ำกักเก็บน้ำมันไฮดรอลิก กระจายความร้อน และช่วยให้อากาศและสิ่งปนเปื้อนแยกออก หน่วยขนาดเล็กมักจะใช้รถถังระหว่าง 1 และ 10 ลิตร เมื่อเทียบกับ 40 ลิตรในหน่วยมาตรฐาน ซึ่งเป็นเหตุผลว่าทำไมการจัดการระบายความร้อนและการเลือกของเหลวจึงมีความสำคัญมากกว่าในขนาดเล็ก แผ่นกั้นภายในถังถูกใช้แม้ในปริมาณน้อยเพื่อชะลอการไหลกลับของของไหล และเปิดโอกาสให้อากาศที่กักไว้หลุดออกมาก่อนที่ของไหลจะถูกดึงกลับเข้าไปในปั๊ม

3. วาล์วทิศทางและวาล์วระบาย

โซลินอยด์วาล์วทิศทางจะควบคุมเส้นทางการไหลไปยังแอคชูเอเตอร์ ในขณะที่วาล์วระบายจะป้องกันระบบจากแรงดันเกิน ในหน่วยกำลังขนาดเล็ก มักเป็นวาล์วแบบตลับที่ต่อเข้ากับตัวเรือนปั๊มโดยตรงเพื่อประหยัดพื้นที่ วิธีการท่อร่วมนี้ยังช่วยลดจำนวนการเชื่อมต่อท่อภายนอก ซึ่งช่วยลดจำนวนจุดรั่วที่อาจเกิดขึ้น ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับอุปกรณ์ที่สั่นสะเทือนหรือเคลื่อนที่ระหว่างการทำงาน

4. การกรอง

เนื่องจากระบบขนาดเล็กใช้ระยะห่างที่แคบกว่าและช่องเปิดที่เล็กลง การกรองจึงมีความสำคัญมากยิ่งขึ้น ตัวกรองเส้นส่งคืนที่มีระดับ 10–25 ไมครอนเป็นวิธีปฏิบัติมาตรฐานเพื่อป้องกันการสึกหรอก่อนเวลาอันควรของส่วนประกอบที่มีความเที่ยงตรง การออกแบบบางแบบเพิ่มตัวกรองการดูดเป็นชั้นการป้องกันรอง โดยเฉพาะอย่างยิ่งในเครื่องที่ต้องเติมของเหลวบ่อยๆ ในสภาพแวดล้อมที่มีฝุ่นมาก

5. ส่วนต่อประสานการควบคุม

เกจวัดแรงดัน สวิตช์แรงดัน และเซ็นเซอร์ออนบอร์ดเพิ่มมากขึ้นสำหรับการตรวจสอบสภาพบน IoT รวมอยู่ในแพ็คเกจ ช่วยให้ผู้ปฏิบัติงานติดตามประสิทธิภาพโดยไม่ต้องเปิดเครื่อง ในยูนิตขนาดเล็กขั้นสูง ตัวควบคุมแบบตั้งโปรแกรมได้ขนาดเล็กสามารถจัดการค่า Ramp-up เวลาหน่วง และค่าความดันได้โดยอัตโนมัติ ทำให้ผู้ปฏิบัติงานไม่จำเป็นต้องตรวจสอบเกจด้วยตนเองในระหว่างแต่ละรอบ

6. ตัวเรือนและโครงยึด

เนื่องจากประสิทธิภาพของพื้นที่คือจุดรวมของยูนิตขนาดเล็ก ตัวเครื่องจึงได้รับการออกแบบทางวิศวกรรมพอๆ กับส่วนประกอบไฮดรอลิกอื่นๆ โครงอะลูมิเนียมหรือเหล็กเคลือบเป็นเรื่องปกติ เลือกใช้เพื่อให้น้ำหนักสมดุลกับความแข็งแกร่ง โดยมีรูสำหรับติดตั้งอยู่ในตำแหน่งให้ตรงกับขนาดรถเข็น ตู้ หรือแผงมาตรฐานที่ใช้ในอุตสาหกรรมเป้าหมาย

หน่วยกำลังมาตรฐานเทียบกับหน่วยกำลังไฮดรอลิกขนาดเล็ก

การตัดสินใจระหว่างหน่วยกำลังขนาดเต็มและหน่วยกำลังขนาดเล็กนั้นขึ้นอยู่กับข้อกำหนดด้านกำลัง รอบการทำงาน และพื้นที่การติดตั้งที่มีอยู่ ตารางด้านล่างสรุปความแตกต่างในทางปฏิบัติที่ผู้ซื้อประเมินบ่อยที่สุด

ไม่มีรูปแบบใดที่ "ดีกว่า" ในระดับสากล หน่วยกำลังมาตรฐานยังคงเป็นตัวเลือกที่ถูกต้องสำหรับการกดโหลดหนักอย่างต่อเนื่องและเครื่องจักรเคลื่อนที่ขนาดใหญ่ ในขณะที่หน่วยกำลังไฮดรอลิกขนาดเล็กเป็นตัวเลือกที่ถูกต้องเมื่อใดก็ตามที่จำเป็นต้องใช้แรง แต่อุปกรณ์โดยรอบ งบประมาณ หรือรอบการทำงานไม่สามารถพิสูจน์การติดตั้งทางอุตสาหกรรมเต็มรูปแบบได้

ประเภทของปั๊มที่ใช้ภายในหน่วยกำลังไฮดรอลิกขนาดเล็ก

ปั๊มเป็นหัวใจสำคัญของหน่วยจ่ายกำลัง และการเลือกประเภทปั๊มมีผลโดยตรงต่อต้นทุน เสียง ประสิทธิภาพ และความสามารถด้านแรงดัน การออกแบบสามแบบครองกลุ่มมินิ

ปั๊มเกียร์ยังคงเป็นตัวเลือกเริ่มต้นสำหรับ Mini Hydraulic Power Unit ส่วนใหญ่ที่สร้างขึ้น เนื่องจากทนทานต่อการปนเปื้อนของของไหลเล็กน้อยได้ดีและมีราคาไม่แพงในการเปลี่ยน ปั๊มใบพัดจะถูกเลือกเมื่อมีปัญหาเรื่องเสียงรบกวน เช่น ในห้องปฏิบัติการหรือสำนักงานในอาคารที่อยู่ติดกัน ปั๊มลูกสูบปรากฏในยูนิตขนาดเล็กระดับไฮเอนด์ซึ่งมีความต้องการแรงดันเกินกว่าที่ปั๊มเกียร์สามารถรักษาได้อย่างน่าเชื่อถือ แม้ว่าจะมีต้นทุนต่อหน่วยที่สูงขึ้นอย่างเห็นได้ชัดก็ตาม

ของไหลไหลผ่านระบบอย่างไร

การทำความเข้าใจเส้นทางการไหลช่วยให้วินิจฉัยปัญหาในภายหลังได้ง่ายขึ้น ในหน่วยกำลังไฮดรอลิกขนาดเล็กทั่วไป ลำดับการทำงานจะเป็นดังนี้:

1. ของเหลวจะถูกดึงออกจากอ่างเก็บน้ำผ่านเครื่องกรองการดูดเข้าไปในทางเข้าปั๊ม
2. ปั๊มจะเพิ่มแรงดันของเหลวและดันไปทางวาล์วควบคุมทิศทาง
3. วาล์วจะไหลไปยังแอคชูเอเตอร์ (กระบอกสูบหรือมอเตอร์ไฮดรอลิก) ในทิศทางที่ต้องการ
4. แรงดันส่วนเกินจะถูกระบายออกผ่านทางวาล์วระบายกลับไปยังถัง เพื่อปกป้องซีลและท่อ
5. ของเหลวไหลย้อนกลับจะไหลผ่านตัวกรองท่อส่งกลับก่อนที่จะกลับเข้าสู่อ่างเก็บน้ำอีกครั้ง พร้อมสำหรับรอบถัดไป

เนื่องจากระยะห่างระหว่างท่อประปาระหว่างส่วนประกอบต่างๆ สั้นมากในยูนิตขนาดเล็ก การสูญเสียแรงดันเนื่องจากแรงเสียดทานของเส้นจึงมีน้อยมาก ซึ่งเป็นหนึ่งในข้อดีในทางปฏิบัติของการออกแบบที่กะทัดรัดและบูรณาการ การวิ่งที่สั้นลงยังหมายถึงการฟิตติ้งที่น้อยลง ซึ่งจะช่วยลดจำนวนจุดที่ซีลอาจเสียหายเมื่อเวลาผ่านไป

บนยูนิตที่มีวาล์วแบบสัดส่วนหรือแบบช่วยเซอร์โว เส้นทางการไหลจะเพิ่มลูปป้อนกลับ: ตัวแปลงสัญญาณแรงดันจะรายงานเอาต์พุตจริงกลับไปยังตัวควบคุม ซึ่งจะปรับตำแหน่งของวาล์วอย่างละเอียดแบบเรียลไทม์ แทนที่จะอาศัยการตั้งค่าการผ่อนปรนคงที่ สิ่งนี้พบได้ทั่วไปมากขึ้นในยูนิตขนาดเล็กที่ใช้ในการจับยึดที่แม่นยำหรือการใช้งานบนม้านั่งทดสอบ ซึ่งแรงที่ทำซ้ำได้มีความสำคัญมากกว่าความเร็วดิบ

ในกรณีที่ใช้หน่วยกำลังไฮดรอลิกขนาดเล็ก

หน่วยกำลังไฮดรอลิกขนาดเล็กจะปรากฏขึ้นทุกที่ที่วิศวกรต้องการแรงไฮดรอลิก แต่ไม่มีพื้นที่หรืองบประมาณสำหรับระบบอุตสาหกรรมเต็มรูปแบบ การใช้งานทั่วไปได้แก่:

• โต๊ะยก ลิฟท์ท้าย และกลไกการยกแบบกรรไกรบนยานพาหนะขนส่ง
• เครื่องปรับระดับท่าเรือและอุปกรณ์ขนถ่ายวัสดุขนาดเล็ก
• เครื่องมือไฮดรอลิกเคลื่อนที่ เช่น เครื่องย้ำแบบพกพา เครื่องอัด และตัวดึง
• ม้านั่งทดสอบอัตโนมัติและแท่นขุดเจาะจำลองในห้องปฏิบัติการ
• เซลล์อัตโนมัติขนาดกะทัดรัด มือจับหุ่นยนต์ และสถานีจับยึด
• สิ่งที่แนบมากับการเกษตรและยานพาหนะอเนกประสงค์ขนาดเล็ก
• ลิฟต์สำหรับเก้าอี้รถเข็นและอุปกรณ์อำนวยความสะดวกสำหรับรถขนส่งสาธารณะ
• อุปกรณ์ดาดฟ้าเรือขนาดเล็ก เช่น กว้านขนาดกะทัดรัด และระบบช่วยบังคับเลี้ยว

ในแอปพลิเคชันเหล่านี้ เธรดทั่วไปเป็นสิ่งจำเป็น กำลังสูงในแพ็คเกจขนาดเล็ก — แอคชูเอเตอร์เชิงเส้นแบบไฟฟ้าบางชนิดไม่สามารถเทียบเคียงได้ในราคาเดียวกันเสมอไป โดยเฉพาะอย่างยิ่งเมื่อโหลดหนักแต่การเคลื่อนไหวสั้นและไม่บ่อยนัก

ข้อมูลจำเพาะที่สำคัญที่ต้องตรวจสอบก่อนซื้อ

การเลือกหน่วยกำลังที่เหมาะสมเป็นเรื่องของการจับคู่ข้อกำหนดกับแอคชูเอเตอร์และรอบการทำงานที่จะให้บริการ ผู้ซื้อควรยืนยันสิ่งต่อไปนี้ก่อนทำการสั่งซื้อ:

การกำหนดขนาดหน่วยที่เหมาะสม: ตัวอย่างการทำงาน

การคำนวณขนาดมักเป็นสิ่งที่ผู้ซื้อพบว่าน่ากลัวที่สุด แต่กระบวนการเป็นไปตามรูปแบบที่สม่ำเสมอและทำซ้ำได้ พิจารณาการใช้งานโต๊ะยกขนาดเล็กที่ต้องการ 2,000 กก ของแรงยกผ่านกระบอกสูบที่มีเส้นผ่านศูนย์กลาง 40 มม.

1. คำนวณพื้นที่กระบอกสูบ: ด้วยรูเจาะ 40 มม. พื้นที่ลูกสูบที่มีประสิทธิภาพจะอยู่ที่ประมาณ 12.6 ตร.ซม.
2. หารแรงที่ต้องการด้วยพื้นที่ลูกสูบเพื่อหาแรงดันที่จำเป็น — ในตัวอย่างนี้คือประมาณ 1,590 PSI
3. เพิ่มค่าเผื่อด้านความปลอดภัย 15–20% ซึ่งจะทำให้ความกดดันในการทำงานของเป้าหมายอยู่ที่ประมาณ 1,800–1,900 PSI
4. กำหนดเวลาการเคลื่อนที่ของกระบอกสูบที่ต้องการเพื่อคำนวณอัตราการไหลที่ต้องการ การยกที่เร็วกว่านั้นจะต้องมีการไหลที่สูงกว่า ดังนั้นปั๊มที่ใหญ่กว่าหรือความเร็วของมอเตอร์ก็จะสูงขึ้น
5. ตรวจสอบผลลัพธ์โดยเทียบกับเส้นโค้งประสิทธิภาพที่เผยแพร่โดยผู้ผลิต แทนที่จะเป็นหมายเลขแผ่นข้อมูลจำเพาะเดียว เนื่องจากผลผลิตจริงจะแตกต่างกันไปตามความหนืดและอุณหภูมิของของเหลว

วิธีการห้าขั้นตอนเดียวกันนี้ใช้ได้กับทั้งการปรับขนาดโต๊ะยก เครื่องอัดขนาดเล็ก หรือเครื่องมือไฮดรอลิกแบบเคลื่อนที่ มีเพียงตัวเลขอินพุตเท่านั้นที่เปลี่ยนแปลง

แนวทางปฏิบัติในการบำรุงรักษาที่ยืดอายุการใช้งาน

เนื่องจากหน่วยกำลังไฮดรอลิกขนาดเล็กใช้ปริมาตรของเหลวน้อยกว่า โดยทั่วไปจึงไวต่อการปนเปื้อนและความร้อนมากกว่าระบบอุตสาหกรรมขนาดใหญ่ นิสัยบางประการสร้างความแตกต่างที่วัดได้ในช่วงอายุขัย:

การเปลี่ยนแปลงและการสุ่มตัวอย่างของไหล

แหล่งกักเก็บขนาดเล็กจะหมุนเวียนของเหลวบ่อยกว่าเมื่อเทียบกับปริมาตร ดังนั้นการเกิดออกซิเดชันและการก่อตัวของอนุภาคจึงเกิดขึ้นเร็วขึ้น ทีมบำรุงรักษาจำนวนมากสุ่มตัวอย่างของเหลวทุก ๆ 500–1,000 ชั่วโมงการทำงาน และเปลี่ยนใหม่ทั้งหมดตามกำหนดเวลาที่แน่นอน แทนที่จะรอให้เกิดการเสื่อมสภาพที่มองเห็นได้

การเปลี่ยนไส้กรอง

ตัวกรองส่งคืนที่อุดตันจะทำให้วาล์วระบายทำงานหนักขึ้น และทำให้อุณหภูมิภายในสูงขึ้น การเปลี่ยนองค์ประกอบตัวกรองตามช่วงเวลาที่ผู้ผลิตระบุไว้ แทนที่จะเปลี่ยนเฉพาะเมื่อสัญญาณบ่งชี้การอุดตันทำงานเท่านั้น ช่วยหลีกเลี่ยงการหยุดทำงานโดยไม่ได้วางแผนไว้

การตรวจสอบซีลและท่อ

เนื่องจากยูนิตขนาดเล็กมักจะอาศัยอยู่ในอุปกรณ์เคลื่อนที่หรือเสี่ยงต่อการสั่นสะเทือน จึงควรตรวจสอบข้อต่อว่ามีน้ำไหลหรือหลวมบ่อยกว่าปั๊มอุตสาหกรรมแบบอยู่กับที่ การตรวจสอบข้อต่อและการทำงานของท่อทุกครั้งด้วยภาพอย่างง่ายๆ เป็นประจำทุกเดือน จะช่วยจับรอยรั่วส่วนใหญ่ก่อนที่จะเกิดความเสียหาย

การตรวจสอบความร้อน

ด้วยปริมาตรของเหลวที่น้อย อุณหภูมิจะเพิ่มขึ้นอย่างรวดเร็วภายใต้ภาระที่ต่อเนื่อง รักษาอุณหภูมิของเหลวให้ต่ำกว่า 60°C (140°F) ในระบบที่ใช้น้ำมันแร่ส่วนใหญ่ช่วยรักษาความหนืดและความสมบูรณ์ของซีล

การตรวจสอบตัวยึดและการสั่นสะเทือน

อุปกรณ์ที่ติดตั้งบนอุปกรณ์เคลื่อนที่จะมีการสั่นสะเทือนอย่างต่อเนื่อง ซึ่งสามารถคลายสลักเกลียวยึดและการเชื่อมต่อไฟฟ้าเมื่อเวลาผ่านไป การตรวจสอบแรงบิดบนฮาร์ดแวร์สำหรับติดตั้งเป็นระยะๆ เป็นกิจวัตรที่มีต้นทุนต่ำ ซึ่งป้องกันการสึกหรอของปั๊มที่เกิดจากการวางแนวไม่ตรง

ปัญหาทั่วไปและการแก้ไขเชิงปฏิบัติ

ปัจจัยด้านต้นทุนที่ต้องพิจารณา

ราคาของหน่วยกำลังไฮดรอลิกขนาดเล็กขับเคลื่อนด้วยมากกว่าแรงม้าของมอเตอร์ ผู้ซื้อที่ประเมินราคาควรพิจารณาปัจจัยขับเคลื่อนต้นทุนต่อไปนี้เคียงข้างกัน แทนที่จะเปรียบเทียบราคาพาดหัวเพียงอย่างเดียว:

• ประเภทปั๊ม — ปั๊มเกียร์เป็นปั๊มที่ประหยัดที่สุด ปั๊มลูกสูบมีความพรีเมี่ยม
• การกำหนดค่าวาล์ว — วาล์วแบบสัดส่วนและเซอร์โวมีราคาสูงกว่าโซลินอยด์วาล์วเปิด/ปิดคงที่
• วัสดุตัวเรือนและพื้นผิว — สารเคลือบป้องกันการกัดกร่อนเพิ่มต้นทุนแต่ช่วยยืดอายุการใช้งานกลางแจ้ง
• อุปกรณ์ที่รวมอยู่ — เซ็นเซอร์ความดันและจอแสดงผลดิจิตอลจะขึ้นราคาต่อหน่วยแต่ลดเวลาในการแก้ไขปัญหาในอนาคต
• เอกสารการรับรองและการทดสอบ — การทดสอบการยอมรับของโรงงานจะเพิ่มเวลาในการผลิตและต้นทุน แต่ช่วยลดความเสี่ยงในการทดสอบระบบถึงสถานที่

ค่าใช้จ่ายล่วงหน้าที่สูงขึ้นเล็กน้อยในการกรอง เซ็นเซอร์ หรือการป้องกันการกัดกร่อน มักจะได้รับคืนโดยค่าบำรุงรักษาที่ลดลงตลอดอายุการใช้งานของเครื่อง โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่รุนแรงหรือเคลื่อนที่ได้

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

แม้แต่หน่วยกำลังไฮดรอลิกขนาดเล็กที่สร้างขึ้นอย่างดีก็ยังมีประสิทธิภาพต่ำกว่าหากติดตั้งไม่ดี แนวทางปฏิบัติบางประการจะป้องกันปัญหาเบื้องต้นได้อย่างสม่ำเสมอ:

การวางแนวการติดตั้ง

ปฏิบัติตามทิศทางที่ระบุของผู้ผลิตอย่างเคร่งครัด — อ่างเก็บน้ำขนาดเล็กจำนวนมากอาศัยการดูดด้วยแรงโน้มถ่วง และการติดตั้งตัวเครื่องในมุมอาจทำให้ทางเข้าปั๊มขาดและทำให้เกิดโพรงอากาศได้

การกำหนดเส้นทางท่อ

รักษาสายยางให้สั้นและตรงที่สุดเท่าที่เป็นไปได้ และหลีกเลี่ยงรัศมีโค้งงอที่แคบซึ่งจำกัดการไหลหรือสร้างจุดรับความเครียดที่เสียหายก่อนเวลาอันควรภายใต้การสั่นสะเทือน

การจัดหาไฟฟ้า

ตรวจสอบแรงดันไฟฟ้า เฟส และกระแสไฟฟ้าของมอเตอร์เทียบกับแหล่งจ่ายไฟจริงที่จุดติดตั้ง การเดินสายที่มีขนาดไม่ใหญ่เกินไปเป็นสาเหตุที่พบบ่อยของปัญหามอเตอร์สะดุดในยูนิตที่ติดตั้งใหม่

การเติมของเหลวเริ่มต้นและเลือดออก

เติมอย่างช้าๆ และหมุนเวียนแอคทูเอเตอร์หลายจังหวะเต็มโดยไม่มีโหลด ก่อนที่จะนำเครื่องไปใช้งาน เพื่อให้อากาศที่ติดอยู่ระบายออกจากระบบ แทนที่จะทำให้เกิดฟองหรือการตอบสนองของแอคทูเอเตอร์ล่าช้าในภายหลัง

ข้อควรพิจารณาด้านความปลอดภัย

ระบบไฮดรอลิกกักเก็บพลังงานภายใต้ความกดดัน และขนาดพื้นที่ขนาดเล็กไม่ได้ลดความเสี่ยงดังกล่าว แนวทางปฏิบัติด้านความปลอดภัยบางประการมีผลกับหน่วยพลังงานขนาดกะทัดรัดโดยเฉพาะ:

• ลดแรงดันระบบลงจนสุดเสมอก่อนที่จะถอดอุปกรณ์เชื่อมต่อใดๆ แม้แต่กับมินิยูนิตแรงดันต่ำก็ตาม
• เก็บมือและเครื่องมือให้ห่างจากจุดหนีบที่เกิดจากกระบอกสูบและคันโยกที่ขับเคลื่อนโดยตัวเครื่อง
• ตรวจสอบการตั้งค่าวาล์วระบายหลังจากเปลี่ยนส่วนประกอบ เนื่องจากวาล์วระบายที่ตั้งค่าไว้ไม่ถูกต้องอาจทำให้แรงดันเกินพิกัดของท่อหรือข้อต่อได้
• ใช้ของเหลวที่เข้ากันได้เท่านั้น — การผสมน้ำมันไฮดรอลิกที่เข้ากันไม่ได้อาจทำให้ซีลเสื่อมสภาพและทำให้เกิดการรั่วไหลที่ไม่คาดคิด
• ติดป้ายจุดปิดฉุกเฉินไว้อย่างชัดเจนบนอุปกรณ์เคลื่อนที่หรือแบบติดตั้งบนรถเข็น ซึ่งผู้ปฏิบัติงานหลายรายอาจโต้ตอบกับอุปกรณ์

ข้อควรพิจารณาในการกำจัดสิ่งแวดล้อมและของไหล

ปริมาตรอ่างเก็บน้ำขนาดเล็กทำให้การเปลี่ยนแปลงของของเหลวใน Mini Hydraulic Power Unit มีต้นทุนค่อนข้างต่ำ แต่ตัวของเหลวเองยังคงต้องมีการจัดการที่เหมาะสม น้ำมันไฮดรอลิกที่ใช้แล้วควรรวบรวมและกำจัดผ่านบริษัทรีไซเคิลที่ได้รับใบอนุญาต แทนที่จะทิ้งรวมกับขยะทั่วไป สำหรับการใช้งานใกล้กับแหล่งน้ำ สายการผลิตอาหาร หรือพื้นที่ที่มีความอ่อนไหวต่อสิ่งแวดล้อม น้ำมันไฮดรอลิกที่มีเอสเทอร์ที่ย่อยสลายได้ทางชีวภาพมักถูกระบุแทนน้ำมันแร่มาตรฐาน โดยแลกกับต้นทุนที่เพิ่มขึ้นเล็กน้อยเพื่อลดความเสี่ยงด้านสิ่งแวดล้อมในกรณีที่มีการรั่วไหล

แนวโน้มการออกแบบหน่วยกำลังกำหนดรูปร่างในปี 2569

การเปลี่ยนแปลงการออกแบบหลายอย่างสามารถมองเห็นได้ในอุปกรณ์ไฮดรอลิกขนาดกะทัดรัดรุ่นปัจจุบัน:

รอยเท้าเล็กลง ความหนาแน่นสูงขึ้น

การบูรณาการท่อร่วมไอดียังคงลดขนาดทางกายภาพของ Mini Hydraulic Power Unit ในขณะที่อัตราการไหลและความดันคงที่ โดยส่วนใหญ่ได้รับแรงหนุนจากความต้องการจากแอปพลิเคชันมือถือและหุ่นยนต์ที่ทุก ๆ เซนติเมตรของพื้นที่มีความสำคัญ

การตรวจสอบสภาพตามมาตรฐาน

เซ็นเซอร์ความดันและอุณหภูมิที่ครั้งหนึ่งเคยเป็นอุปกรณ์เสริมจะมีเพิ่มมากขึ้นเป็นคุณสมบัติเริ่มต้น ช่วยให้สามารถกำหนดตารางการบำรุงรักษาเชิงคาดการณ์แทนการซ่อมแซมเชิงโต้ตอบ

การจับคู่มอเตอร์ประหยัดพลังงาน

ไดรฟ์ความเร็วแปรผันที่จับคู่กับมอเตอร์ขนาดเล็กกำลังเข้ามาแทนที่การตั้งค่าความเร็วคงที่ในการออกแบบยูนิตจ่ายไฟขนาดเล็กใหม่จำนวนมาก ช่วยลดการใช้พลังงานที่ไม่ได้ใช้งานในยูนิตที่ต้องการเอาต์พุตเต็มเป็นระยะๆ

การออกแบบแบบโมดูลาร์และให้บริการได้

ยูนิตขนาดเล็กรุ่นใหม่ชื่นชอบวาล์วคาร์ทริดจ์แบบโมดูลาร์และตัวเรือนตัวกรองแบบถอดเปลี่ยนได้เพิ่มมากขึ้น ซึ่งสามารถซ่อมบำรุงได้โดยไม่ต้องระบายออกจากอ่างเก็บน้ำทั้งหมด ช่วยลดเวลาหยุดทำงานที่เกี่ยวข้องกับการบำรุงรักษาตามปกติ

การเลือกหน่วยกำลังไฮดรอลิกขนาดเล็กที่เหมาะสมสำหรับโครงการของคุณ

แทนที่จะเริ่มจากขนาดมอเตอร์ ผู้ซื้อที่มีประสบการณ์ส่วนใหญ่จะทำงานถอยหลังจากข้อกำหนดของแอคชูเอเตอร์:

• คำนวณแรงที่ต้องการที่แอคชูเอเตอร์ จากนั้นแปลงเป็นแรงดันที่ต้องการตามขนาดรูกระบอกสูบ
• กำหนดความเร็วรอบที่ต้องการเพื่อกำหนดอัตราการไหลขั้นต่ำ
• เพิ่มระยะขอบด้านความปลอดภัยประมาณ 15–20% สำหรับทั้งแรงดันและการไหล เพื่อชดเชยการสูญเสียในสายการผลิตและการเปลี่ยนแปลงโหลดในอนาคต
• ยืนยันพื้นที่การติดตั้งและการวางแนวที่มีอยู่ก่อนที่จะสรุปรูปร่างถังและตำแหน่งมอเตอร์
• จับคู่แหล่งจ่ายไฟกับไซต์งาน — แอปพลิเคชันมือถือจำนวนมากต้องใช้ยูนิตขนาดเล็กที่ใช้พลังงาน DC แทนที่จะเป็น AC
• ยืนยันว่าผู้ผลิตสามารถจัดหาชุดซีลอะไหล่และองค์ประกอบตัวกรองในพื้นที่เพื่อหลีกเลี่ยงระยะเวลารอคอยที่ยาวนานในการบำรุงรักษาในอนาคต

การดำเนินการตามขั้นตอนเหล่านี้ก่อนติดต่อกับซัพพลายเออร์มักจะทำให้รอบการเสนอราคาสั้นลง และหลีกเลี่ยงการปรับขนาดหลังการติดตั้งซึ่งมีค่าใช้จ่ายสูง

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างชุดจ่ายไฟและหน่วยจ่ายไฟ?

โดยทั่วไปคำทั้งสองนี้ใช้แทนกันได้ในอุตสาหกรรมชลศาสตร์ "ชุดจ่ายไฟ" นั้นพบได้ทั่วไปในศัพท์เฉพาะของยุโรป ในขณะที่ "หน่วยกำลัง" ถูกใช้อย่างแพร่หลายในอเมริกาเหนือ - ทั้งสองแบบอธิบายถึงปั๊ม มอเตอร์ อ่างเก็บน้ำ และชุดวาล์วที่เหมือนกัน

Mini Hydraulic Power Unit สามารถทำงานโดยใช้พลังงานจากแบตเตอรี่ได้หรือไม่?

ใช่. ยูนิตขนาดเล็กจำนวนมากได้รับการออกแบบโดยใช้มอเตอร์ DC 12V หรือ 24V โดยเฉพาะสำหรับอุปกรณ์เคลื่อนที่และอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ เช่น ประตูลิฟต์ของยานพาหนะและเครื่องมือแบบพกพา ที่ไม่มีไฟ AC

หน่วยพลังงานขนาดเล็กทั่วไปมีอายุการใช้งานนานแค่ไหน?

ด้วยการบำรุงรักษาและการกรองของเหลวที่เหมาะสม อุปกรณ์ส่วนใหญ่ที่ใช้งานระดับเบาถึงปานกลางจะทำงานได้อย่างน่าเชื่อถือ 5,000 ถึง 10,000 ชั่วโมง ก่อนยกเครื่องส่วนประกอบหลัก แม้ว่าอายุการใช้งานจริงจะขึ้นอยู่กับรอบการทำงานและความสะอาดของของเหลวเป็นอย่างมาก

ควรใช้น้ำมันไฮดรอลิกชนิดใดในหน่วยกำลังขนาดเล็ก?

การเลือกใช้ของไหลขึ้นอยู่กับอุณหภูมิในการทำงานและการใช้งาน น้ำมันไฮดรอลิกแร่เอนกประสงค์ (ISO VG 32 หรือ 46) ครอบคลุมการใช้งานในอุตสาหกรรมในร่มส่วนใหญ่ ในขณะที่น้ำมันไฮดรอลิกที่ย่อยสลายได้ทางชีวภาพหรือทนไฟถูกเลือกใช้สำหรับการตั้งค่าที่ไวต่อสิ่งแวดล้อมหรืออุณหภูมิสูง

ยูนิตขนาดเล็กมีพลังเพียงพอที่จะทดแทนยูนิตจ่ายไฟมาตรฐานหรือไม่?

ขึ้นอยู่กับความต้องการแรงและการไหลทั้งหมด ยูนิตขนาดเล็กสามารถจับคู่หรือเกินพิกัดแรงดันของยูนิตมาตรฐานได้ แต่เอาต์พุตการไหลที่ต่ำกว่าและแหล่งกักเก็บขนาดเล็กทำให้เหมาะกับงานที่ไม่ต่อเนื่องมากกว่าการทำงานหนักอย่างต่อเนื่อง

ฉันจะปรับขนาดอ่างเก็บน้ำให้ถูกต้องได้อย่างไร?

หลักการทั่วไปคือปรับขนาดถังพักประมาณสองถึงสามเท่าของอัตราการไหลต่อนาทีของปั๊ม ซึ่งจะทำให้ของเหลวมีเวลาเพียงพอในการทำให้เย็นลงและปล่อยอากาศที่ถูกกักไว้ออกก่อนที่จะหมุนเวียน

หน่วยพลังงานขนาดเล็กสามารถใช้กลางแจ้งได้หรือไม่?

ใช่ โดยที่หน่วยมีระดับการป้องกันทางเข้าที่เหมาะสม และของเหลวที่เลือกเหมาะสมกับช่วงอุณหภูมิแวดล้อมที่คาดหวัง หน่วยที่มีไว้สำหรับการใช้งานกลางแจ้งหรือการชะล้างมักจะเพิ่มขั้วต่อแบบปิดผนึกและตัวเรือนที่ทนต่อการกัดกร่อน

อะไรทำให้หน่วยพลังงานขนาดเล็กทำงานร้อน

ความร้อนสูงเกินมักเกิดจากอ่างเก็บน้ำขนาดเล็กที่สัมพันธ์กับรอบการทำงาน ตัวกรองที่อุดตันบางส่วนบังคับให้ของเหลวไหลผ่านวาล์วระบายซ้ำๆ หรือการทำงานในสภาพแวดล้อมโดยรอบที่ร้อนกว่าที่เครื่องกำหนดไว้

หน่วยกำลังไฮดรอลิกขนาดเล็กจำเป็นต้องมีการฝึกอบรมพิเศษในการใช้งานหรือไม่?

การทำงานขั้นพื้นฐานนั้นตรงไปตรงมา แต่บุคลากรควรได้รับการฝึกอบรมเกี่ยวกับขั้นตอนการลดแรงดันที่ปลอดภัย การจัดการของเหลว และขั้นตอนการล็อก ก่อนที่จะดำเนินการบำรุงรักษาใดๆ ตามคู่มือการใช้งานของอุปกรณ์

ควรเปลี่ยนน้ำมันไฮดรอลิกบ่อยแค่ไหน?

ระยะเวลาในการเปลี่ยนจะแตกต่างกันไปตามประเภทของของเหลวและสภาพการทำงาน แต่โปรแกรมการบำรุงรักษาจำนวนมากกำหนดเวลาการเปลี่ยนของเหลวทั้งหมดทุกๆ 1,000 ถึง 2,000 ชั่วโมงการทำงาน เสริมด้วยการสุ่มตัวอย่างเป็นระยะเพื่อตรวจจับการปนเปื้อนตั้งแต่เนิ่นๆ
