หน่วย CDU คืออะไร?
A หน่วย CDU (หน่วยไดรฟ์ขนาดกะทัดรัด) เป็นแพ็คเกจกำลังไฮดรอลิกในตัวเองที่รวมปั๊ม มอเตอร์ อ่างเก็บน้ำ วาล์ว และองค์ประกอบควบคุมไว้ในกล่องเดียว โดยส่งน้ำมันไฮดรอลิกที่มีแรงดันตามความต้องการไปยังแอคทูเอเตอร์ กระบอกสูบ หรือมอเตอร์ในอุปกรณ์อุตสาหกรรม อุปกรณ์เคลื่อนที่ และทางทะเล คุณลักษณะที่กำหนดคือความกะทัดรัด: ส่วนประกอบไฮดรอลิกทั้งหมดได้รับการประกอบไว้ล่วงหน้า วางท่อล่วงหน้า และพร้อมสำหรับการติดตั้งโดยไม่ต้องทำการประปานอกสถานที่เกินพอร์ตการเชื่อมต่อ
หน่วย CDU มีความสัมพันธ์กันอย่างใกล้ชิดกับ — และมักใช้สลับกับ — คำนี้ หน่วยพลังงานไฮดรอลิก DC โดยเฉพาะอย่างยิ่งเมื่อมอเตอร์ขับเคลื่อนทำงานด้วยไฟฟ้ากระแสตรง (12 V, 24 V หรือ 48 V DC) ซึ่งทำให้เป็นตัวเลือกเริ่มต้นสำหรับแพลตฟอร์มที่ใช้พลังงานจากแบตเตอรี่: ยานพาหนะอเนกประสงค์ แพลตฟอร์มงานทางอากาศ รถยกหาง รถดัมพ์ เครื่องจักรกลการเกษตร และสถานีอุตสาหกรรมนอกระบบไฟฟ้าที่ไม่มีไฟฟ้ากระแสสลับจากโครงข่ายไฟฟ้ากระแสสลับ
พูดง่ายๆ ก็คือ หากคุณต้องการแรงไฮดรอลิกโดยไม่ต้องใช้มอเตอร์และปั๊มแยกกัน และไม่ต้องเดินสายไฮดรอลิกภายนอกผ่านโครงเครื่องจักร หน่วย CDU คือคำตอบ หน่วยทั่วไปส่งมอบระหว่าง 0.5 ลิตร/นาที และ 20 ลิตร/นาที ที่แรงกดดันตั้งแต่ 100 บาร์ถึง 350 บาร์ ขึ้นอยู่กับคลาสแอปพลิเคชัน
ส่วนประกอบหลักภายในหน่วย CDU
การทำความเข้าใจว่าหน่วย CDU มีอะไรบ้างช่วยอธิบายว่าทำไมจึงทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่หลากหลายดังกล่าว ทุกยูนิต ไม่ว่าจะวางตลาดเป็นยูนิตขับเคลื่อนขนาดกะทัดรัดหรือยูนิตจ่ายไฟไฮดรอลิก DC ต่างก็มีสถาปัตยกรรมพื้นฐานที่เหมือนกัน
มอเตอร์ไฟฟ้า
เวอร์ชัน DC ใช้มอเตอร์แม่เหล็กถาวรหรือมอเตอร์ไร้แปรงถ่านพิกัด 12 V, 24 V หรือ 48 V ส่วนเวอร์ชัน AC ใช้มอเตอร์เหนี่ยวนำเฟสเดียวหรือสามเฟส กำลังของมอเตอร์มีตั้งแต่ 0.3 kW (การยกหางขนาดเล็ก) ถึง 7.5 kW (กระบอกสูบอุตสาหกรรมหนัก) ประสิทธิภาพของมอเตอร์จะกำหนดการใช้แบตเตอรี่โดยตรงในการใช้งานบนมือถือ — การออกแบบแบบไร้แปรงถ่านสามารถทำได้สูงสุด ประสิทธิภาพ 92% เทียบกับ 78–82% สำหรับมอเตอร์แบบแปรง
ปั๊มไฮโดรลิค
ปั๊มเกียร์มีอิทธิพลเหนือการกำหนดค่า CDU เนื่องจากความคุ้มค่าและความทนทานต่อน้ำมันที่มีความหนืดแปรผัน ปั๊มลูกสูบปรากฏในหน่วยแรงดันสูงเกิน 250 บาร์ โดยทั่วไปการกระจัดจะอยู่ในช่วงตั้งแต่ 0.4 ซีซี/รอบ ถึง 4.5 ซีซี/รอบ การออกแบบหน่วยกำลังไฮดรอลิก DC บางรุ่นใช้ปั๊มเกียร์แบบหมุนสองทาง ดังนั้นการกลับตัวของมอเตอร์เดี่ยวจะขยายและหดกระบอกสูบโดยไม่ต้องเปลี่ยนวาล์ว
อ่างเก็บน้ำ
ถังเหล็กหรืออลูมิเนียมขนาดตั้งแต่ 0.5 ลิตรถึง 20 ลิตร กักเก็บของเหลวทำงาน แผ่นกั้นป้องกันการเติมอากาศ หมวกระบายอากาศพร้อมตัวกรองสารดูดความชื้นช่วยป้องกันความชื้น อ่างเก็บน้ำขนาดเล็กทำงานเนื่องจากหน่วย CDU หมุนเวียนเป็นระยะ — ไม่ทำงานอย่างต่อเนื่องเหมือนสถานีไฮดรอลิกส่วนกลาง
Manifold Block และวาล์ว
วาล์วควบคุมทิศทาง วาล์วระบายแรงดัน เช็ควาล์ว และคาร์ทริดจ์ที่ทำงานด้วยโซลินอยด์ ล้วนถูกเชื่อมต่อเข้ากับท่อร่วมอะลูมิเนียมกลึงหรือเหล็กดัด วิธีนี้ช่วยลดการเชื่อมต่อท่อระหว่างส่วนประกอบต่างๆ ช่วยลดจุดรั่วซึมจนใกล้ศูนย์ภายในตัวเครื่อง
ควบคุมอิเล็กทรอนิกส์
หน่วย CDU ขั้นสูงประกอบด้วยอินเทอร์เฟซ CAN บัส ตัวขับวาล์วสัดส่วน การป้องกันกระแสเกินที่ตรวจจับกระแส และการปิดระบบระบายความร้อน การออกแบบหน่วยกำลังไฮดรอลิก DC ระดับเริ่มต้นใช้การควบคุมแบบรีเลย์อย่างง่าย ทั้งสองวิธีสามารถต่อเข้ากับระบบไฟฟ้าที่มีอยู่ของยานพาหนะได้ภายในไม่กี่ชั่วโมง
การกรอง
ตัวกรองท่อส่งกลับที่มีระดับ 10 ไมครอน (สัมบูรณ์) ช่วยให้ของเหลวสะอาดเพียงพอสำหรับวาล์วตลับโซลินอยด์ ตัวกรองการดูดจะเพิ่มระยะแรกแบบหยาบ ในการใช้งานแบบเคลื่อนที่ซึ่งการสั่นสะเทือนจะขจัดอนุภาคออกจากท่อและข้อต่อ การกรองที่ดีจะช่วยยืดอายุการใช้งานของปั๊มจากต่ำกว่า 2,000 ชั่วโมงเป็นมากกว่านั้น 8,000 ชั่วโมงการทำงาน .
ประเภทหน่วย CDU: วิธีการจำแนกประเภท
หน่วย CDU ไม่ใช่ผลิตภัณฑ์เดียว — โดยครอบคลุมเมทริกซ์การจำแนกประเภทที่กว้างโดยพิจารณาจากแรงดันไฟฟ้าที่จ่าย ประเภทของปั๊ม การวางแนวการติดตั้ง และการกำหนดค่าวาล์ว ตารางด้านล่างสรุปหมวดหมู่หลักที่ผู้ซื้อพบ
| แกนการจำแนกประเภท | ตัวแปรทั่วไป | ช่วงความดันทั่วไป | การสมัครหลัก |
| แรงดันไฟฟ้า | 12 โวลต์กระแสตรง / 24 โวลต์กระแสตรง / 48 โวลต์กระแสตรง / 110–240 โวลต์กระแสสลับ | สูงถึง 250 บาร์ | ยานพาหนะเคลื่อนที่ สถานีนอกระบบ |
| ประเภทปั๊ม | เกียร์ / ลูกสูบ / ใบพัด | 50–350 บาร์ | ทั่วไป / แรงดันสูง / แรงดันปานกลาง |
| การกำหนดค่าวาล์ว | การแสดงเดี่ยว / การแสดงสองครั้ง / สัดส่วน | แตกต่างกันไป | ทิปเปอร์ / แคลมป์ / การควบคุมเซอร์โว |
| ประเภทมอเตอร์ | แปรง DC / Brushless DC / AC เหนี่ยวนำ | N/A (ประเภทมอเตอร์) | ระบบแบตเตอรี่ / แหล่งจ่ายไฟหลัก |
| การวางแนวการติดตั้ง | แนวตั้ง / แนวนอน / ใต้น้ำ | เช่นเดียวกับข้างต้น | การติดตั้งที่มีพื้นที่จำกัด |
การจำแนกหน่วย CDU ตามพารามิเตอร์ทางเทคนิคที่สำคัญ
ที่ หน่วยพลังงานไฮดรอลิก DC ส่วนภายในเมทริกซ์นี้เป็นหมวดหมู่ที่เติบโตเร็วที่สุด ซึ่งขับเคลื่อนโดยการใช้พลังงานไฟฟ้าของรถยนต์เพื่อการพาณิชย์ ข้อมูลตลาดระบุว่าความต้องการหน่วยกำลังไฮดรอลิก 24 V และ 48 V DC เพิ่มขึ้นโดยประมาณ CAGR 9.4% ระหว่างปี 2561 ถึง 2567 โดยภาคส่วนท้ายรถและแพลตฟอร์มการทำงานทางอากาศคิดเป็นสัดส่วนมากกว่า 40% ของปริมาณหน่วย

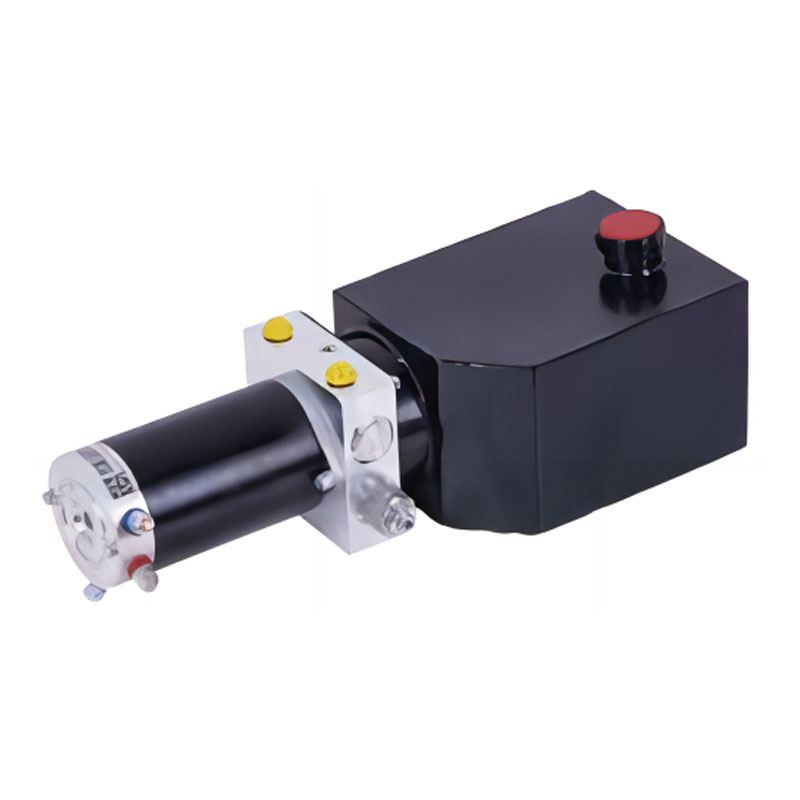

หน่วยกำลังไฮดรอลิก DC: CDU ที่พร้อมใช้งานบนมือถือ
เมื่อวิศวกรระบุก หน่วยพลังงานไฮดรอลิก DC พวกเขากำลังเลือกหน่วย CDU ที่ปรับให้เหมาะสมสำหรับการจ่ายไฟแบตเตอรี่กระแสตรง ความแตกต่างในการออกแบบหลายประการทำให้หน่วย DC แตกต่างจากหน่วย AC:
หน่วยพลังงานไฮดรอลิก DC
- ดึงกระแสจากแบตเตอรีแบต 12 V / 24 V / 48 V
- มอเตอร์ได้รับการจัดอันดับสำหรับงานไม่ต่อเนื่อง (รอบ S2/S3) แทนที่จะทำงานต่อเนื่อง
- ที่rmal protection critical — motor winding temp monitored via NTC sensor
- โซลินอยด์วาล์วต่อสายโดยตรงกับแผงรีเลย์รถยนต์หรือ ECU
- ไม่ต้องใช้อินเวอร์เตอร์ความถี่
- ประสิทธิภาพการสตาร์ทเย็นถึง -30°C ด้วยน้ำมันความหนืดต่ำ
- กะทัดรัด: หน่วยทั่วไป 24 V / 2.2 kW มีน้ำหนัก 12–18 กก

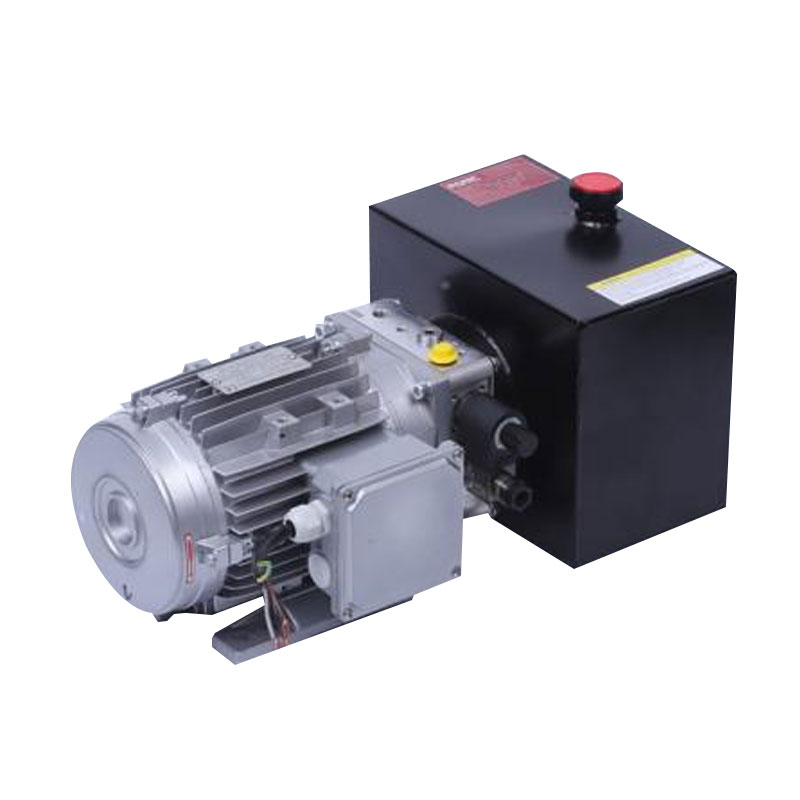

หน่วยพลังงานไฮดรอลิก AC
- ต้องใช้แหล่งจ่ายไฟกริดเดี่ยวหรือสามเฟส 110–480 V
- มาตรฐานอัตราภาษีต่อเนื่อง (S1) สำหรับการติดตั้งในโรงงาน
- ที่rmal management via motor frame cooling fins and fan
- ไดรฟ์ความถี่ตัวแปร (VFD) เป็นอุปกรณ์เสริมสำหรับการประหยัดพลังงาน
- อัตราการไหลต่อเนื่องที่สูงขึ้น: โดยทั่วไปสูงถึง 60 ลิตร/นาที
- หนักกว่า: หน่วยกำลังเทียบเคียงมีน้ำหนัก 35–80 กก
- ดีกว่าสำหรับแท่นอัดอุตสาหกรรมแบบอยู่กับที่และระบบจับยึด
ที่ practical implication: a ชุดจ่ายไฟไฮดรอลิก 24 V DC บนรถเก็บขยะจะยกถังขยะในเวลาประมาณ 4 วินาที ดึงสูงสุดได้ประมาณ 180–220 A จากนั้นนั่งเฉยๆ เป็นเวลา 30–45 วินาทีในขณะที่รถบรรทุกเคลื่อนไปยังป้ายถัดไป รอบการทำงานนี้เป็นสิ่งที่ขดลวดมอเตอร์กระแสตรงได้รับการออกแบบมาโดยเฉพาะ การใช้งานยูนิตดังกล่าวอย่างต่อเนื่องจะทำให้เกิดความล้มเหลวเนื่องจากความร้อนภายในไม่กี่นาที การกำหนดขนาดมอเตอร์สำหรับรอบการทำงานจริงถือเป็นขั้นตอนทางวิศวกรรมที่สำคัญที่ผู้ซื้อส่วนใหญ่มองข้าม
ตำแหน่งที่ใช้หน่วย CDU: แอปพลิเคชันในโลกแห่งความเป็นจริง
หน่วย CDU ปรากฏในอุตสาหกรรมที่หลากหลายอย่างน่าประหลาดใจ การผสมผสานระหว่างการออกแบบที่ครบครันในตัวเอง ขนาดกะทัดรัด และ — สำหรับรุ่น DC — ความเข้ากันได้ของแบตเตอรี่ทำให้สามารถปรับให้เข้ากับการใช้งานไฮดรอลิกแบบเคลื่อนที่หรือจำกัดพื้นที่ได้เกือบทุกประเภท
01
ลิฟท์ท้ายและแพลตฟอร์มรถบรรทุก
นี่คือตลาดเดียวที่ใหญ่ที่สุดสำหรับหน่วยกำลังไฮดรอลิก DC ทั่วโลก ยานพาหนะขนส่งที่ติดตั้งลิฟต์ท้ายรถใช้หน่วย CDU 12 V หรือ 24 V เพื่อยกและลดน้ำหนักได้สูงสุดถึง 2,500 กก. โดยทั่วไปแล้วยูนิตที่นี่จะได้รับการจัดอันดับสำหรับ แรงดันใช้งาน 100 บาร์ โดยมีรอบการทำงาน 60 วินาที และช่วงพัก 15 นาที ผู้ให้บริการยานพาหนะชั้นนำของยุโรปรายงานเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ที่เกิน 15,000 รอบ ในหน่วยคุณภาพ
02
แพลตฟอร์มการทำงานทางอากาศ (AWP) และรถกระเช้าขากรรไกร
รถกระเช้าขากรรไกรและรถกระเช้าแบบบูมที่ใช้พลังงานจากแบตเตอรี่พึ่งพาหน่วยกำลังไฮดรอลิก DC เกือบทั้งหมดสำหรับฟังก์ชันการยก/ลดระดับและการขับเคลื่อน ลิฟท์กรรไกรไฟฟ้าทั่วไปใช้ ชุดจ่ายไฟไฮดรอลิก DC 24 V / 3 kW พร้อมท่อร่วมสองส่วน: วงจรหนึ่งสำหรับการยกแท่น (สูงถึง 200 บาร์) และอีกวงจรหนึ่งสำหรับการรักษาเสถียรภาพของแขนขา ความสูงของแท่นสามารถสูงถึง 12 ม. ต่อการชาร์จแบตเตอรี่เพียงครั้งเดียวโดยใช้การลดอัตราการจ่ายพลังงานใหม่ที่ได้รับการปรับปรุง
03
อุปกรณ์การเกษตรและป่าไม้
อุปกรณ์เสริมสำหรับรถแทรกเตอร์ ได้แก่ เครื่องแยกท่อนซุง เครื่องเจาะหลังหลุม และตัวจัดการฟ่อนฟาง - ใช้หน่วย CDU ครบชุดในตัวเองเพิ่มมากขึ้น แทนที่จะเจาะเข้าไปในระบบไฮดรอลิกที่ขับเคลื่อนด้วย PTO ของรถแทรกเตอร์ วิธีนี้ช่วยลดความยุ่งยากในการต่อพ่วงและช่วยให้อุปกรณ์ทำงานได้อย่างอิสระ อัตราการไหล 5–12 ลิตร/นาทีที่ 200 บาร์เป็นมาตรฐานในส่วนนี้
04
อุปกรณ์ทางทะเลและนอกชายฝั่ง
ฝาครอบฟัก เกียร์บังคับเลี้ยว ครีบกันโคลง และระบบกระจกบังลมบนเรือขนาดเล็กใช้ยูนิต CDU ที่ทำจากสเตนเลสหรือเคลือบอีพ็อกซี่สำหรับสภาพแวดล้อมทางทะเล ข้อกำหนดมาตรฐานคือความต้านทานต่อละอองน้ำเกลือ อโนไดซ์อะลูมิเนียม และการปิดผนึกขั้วต่อ IP67 หน่วย CDU ทางทะเลทั่วไปที่ทำงานที่ 24 V DC จัดให้ 8–10 ลิตร/นาที ที่ 140 บาร์ สำหรับการกระตุ้นการฟักบนดาดฟ้า
05
เครื่องมือหนีบและกดอุตสาหกรรม
การยึดจับฟิกซ์เจอร์บนเครื่องแมชชีนนิ่งเซ็นเตอร์ CNC มักใช้ยูนิต CDU ที่มีการไหลต่ำและแรงดันสูง 1–3 ลิตรต่อนาทีที่ 300–350 บาร์ — สำหรับจับชิ้นงานระหว่างการตัด การออกแบบแบบครบวงจรช่วยให้น้ำมันไฮดรอลิกอยู่ห่างจากอุปกรณ์อิเล็กทรอนิกส์ควบคุม CNC และลดความยุ่งยากในการเปลี่ยนฟิกซ์เจอร์ หน่วย CDU ที่ใช้พลังงานไฟฟ้ากระแสสลับครองส่วนนี้เนื่องจากฟิกซ์เจอร์ยังคงอยู่บนเครื่องมือกลที่ใช้พลังงานจากโครงข่าย
06
อุปกรณ์ฉุกเฉินและกู้ภัย
เครื่องมือช่วยคลายตัวของยานพาหนะ (เครื่องกระจาย เครื่องตัด เครื่องแกะ) ที่ใช้โดยหน่วยดับเพลิงและกู้ภัยใช้พลังงานจากหน่วย CDU แบบพกพาที่ทำงานจากแหล่งจ่ายไฟ 12 V หรือ 24 V ของยานพาหนะ หน่วยเหล่านี้ต้องสตาร์ทขณะเย็นได้อย่างน่าเชื่อถือที่ -20°C และถึงแรงดันใช้งานเต็มที่ภายใน 5 วินาทีหลังจากเปิดใช้งาน ข้อกำหนดทั่วไป: แรงดันใช้งาน 700 บาร์ 0.5 ลิตร/นาที — แรงดันสูงที่อัตราการไหลต่ำมากเพื่อขับเคลื่อนกระบอกสูบขนาดเล็กในเครื่องมือกู้ภัย
วิธีเลือกหน่วย CDU ที่เหมาะสมสำหรับการใช้งานของคุณ
การเลือกหน่วย CDU หรือโดยเฉพาะอย่างยิ่ง การกำหนดขนาดหน่วยกำลังไฮดรอลิก DC เกี่ยวข้องกับลำดับการตัดสินใจทางวิศวกรรม การทำผิดข้อใดข้อหนึ่งนำไปสู่ความล้มเหลวก่อนเวลาอันควร ความเร็วไม่เพียงพอ หรือแบตเตอรี่หมดมากเกินไป
- กำหนดความต้องการโหลดและแรงดัน คำนวณแรงที่ต้องการที่แอคทูเอเตอร์ (พื้นที่เจาะกระบอกสูบ x แรงดันที่ต้องการ) เพิ่มส่วนต่าง 20% สำหรับการสูญเสียแรงดันในท่อและข้อต่อ สิ่งนี้ทำให้ค่าที่ตั้งไว้ของแรงกดดันในการทำงานขั้นต่ำของคุณ
- กำหนดอัตราการไหลที่ต้องการ อัตราการไหล = ปริมาตรของแอคชูเอเตอร์ ۞ รอบเวลาที่ต้องการ กระบอกสูบขนาด 50 มม. ที่มีระยะชัก 200 มม. ต้องใช้ 0.393 ลิตรต่อรอบ การขยายเวลาออกไปอีก 4 วินาทีต้องใช้เวลาประมาณ 5.9 ลิตร/นาที .
- คำนวณกำลังมอเตอร์ กำลัง (kW) = (แถบแรงดัน × อัตราการไหล ลิตร/นาที) ۞ 600 ۞ ประสิทธิภาพของปั๊ม ที่ 150 บาร์และ 6 ลิตร/นาที ด้วยประสิทธิภาพของปั๊ม 85%: (150 × 6) ۞ 600 ۞ 0.85 = 1.76 กิโลวัตต์ . เลือกขนาดมอเตอร์มาตรฐานถัดไปขึ้นไป (โดยทั่วไปคือ 2.2 kW)
- ตรงกับแรงดันไฟฟ้าของแหล่งจ่าย สำหรับระบบ DC ให้คำนวณกระแสสูงสุด: 2,200 W ۞ 24 V ۞ 0.85 ประสิทธิภาพมอเตอร์ ۞ 108 จุดสูงสุด . ตรวจสอบขนาดสายเคเบิล อัตราฟิวส์ และความจุของแบตเตอรี่เทียบกับตัวเลขนี้
- ระบุรอบการทำงาน เปรียบเทียบอัตราส่วนเวลาเปิด/ปิดตามจริงของคุณกับระดับหน้าที่ที่กำหนดของมอเตอร์ (S2 = การทำงานครั้งเดียวสำหรับช่วงเวลาที่กำหนด; S3 = หน้าที่เป็นระยะไม่ต่อเนื่อง) รอบการทำงานที่ไม่ตรงกันเป็นสาเหตุหลักของการเหนื่อยหน่ายของมอเตอร์ก่อนกำหนดในหน่วยกำลังไฮดรอลิก DC
- ตรวจสอบช่วงอุณหภูมิโดยรอบและของเหลว อุปกรณ์เคลื่อนที่ในสภาพอากาศหนาวเย็นจำเป็นต้องมีความหนืดของน้ำมันในช่วง VG22 หรือ VG32 เพื่อหลีกเลี่ยงการเกิดโพรงอากาศเมื่อสตาร์ท ภูมิอากาศร้อนอาจต้องใช้ VG68 เพื่อรักษาความแข็งแรงของฟิล์มที่อุณหภูมิการทำงาน 70–80°C
- ประเมินการกำหนดค่าวาล์ว วงจรแบบออกฤทธิ์เดี่ยว (แรงโน้มถ่วงกลับ) ต้องใช้โซลินอยด์วาล์วหนึ่งตัว วงจรแบบดับเบิ้ลแอคติ้ง (จ่ายไฟทั้งสองทิศทาง) จำเป็นต้องมีวาล์ว 4/3 ทิศทางหรือ 2/2 ทิศทาง 2 ตัว วาล์วตามสัดส่วนช่วยให้สามารถควบคุมความเร็วได้ แต่เพิ่มต้นทุนตัวควบคุม
การบำรุงรักษาหน่วย CDU: ช่วงเวลาการบริการครอบคลุมอะไรบ้าง
หน่วย CDU มีการบำรุงรักษาต่ำเมื่อเทียบกับสถานีไฮดรอลิกส่วนกลาง แต่ "การบำรุงรักษาต่ำ" ไม่ใช่ "การบำรุงรักษาเป็นศูนย์" ตารางการบริการที่เป็นระบบจะช่วยป้องกันโหมดความล้มเหลวที่พบบ่อยที่สุดสองโหมด: การปนเปื้อนของของเหลวและขดลวดมอเตอร์ร้อนเกินไป
ทุก 250 ชั่วโมงหรือ 6 เดือน
- ตรวจสอบระดับน้ำมันอ่างเก็บน้ำ — เติมด้วยเกรดที่ตรงกัน
- ตรวจสอบการเชื่อมต่อท่อภายนอกทั้งหมดว่ามีเสียงร้องไห้หรือไม่
- ตรวจสอบการตั้งค่าวาล์วระบายแรงดันด้วยเกจที่ปรับเทียบแล้ว
- ตรวจสอบสภาพฝาครอบระบายอากาศและทำความสะอาดหรือเปลี่ยนใหม่
ทุก ๆ 1,000 ชั่วโมงหรือรายปี
- เปลี่ยนน้ำมันไฮดรอลิกให้สมบูรณ์ — ระบาย ล้าง เติม
- เปลี่ยนไส้กรองท่อส่งกลับ (สัมบูรณ์ 10 ไมครอน)
- ส่งตัวอย่างน้ำมันเพื่อวิเคราะห์จำนวนอนุภาค (ISO 4406)
- ตรวจสอบการสึกหรอของแปรงมอเตอร์บนยูนิต DC แบบแปรง
- ทดสอบเวลาตอบสนองของโซลินอยด์วาล์วเทียบกับค่าพื้นฐาน
ทุก ๆ 3,000–5,000 ชั่วโมง
- ตรวจสอบการสึกหรอภายในปั๊ม — วัดการไหลที่ความดันที่กำหนด
- เปลี่ยนแปรงมอเตอร์บนยูนิต DC แบบแปรง (โดยทั่วไปพิกัด 3,000–5,000 ชั่วโมง)
- ตรวจสอบการเล่นของแบริ่งมอเตอร์และแบริ่งอัดจาระบี
- ตรวจสอบสภาพโอริงท่อร่วมที่ปลั๊กที่มีพอร์ตทั้งหมด
ผลการวิเคราะห์ของเหลวที่ปนเปื้อน — ระดับ ISO 4406 แย่กว่า 18/16/13 — บ่งชี้ถึงแหล่งที่มาของการปนเปื้อนที่ใช้งานอยู่ (การปิดผนึกที่ล้มเหลว ท่อที่ชำรุด หรือการกรองช่องระบายอากาศไม่เพียงพอ) ซึ่งจะต้องตรวจสอบและแก้ไขก่อนช่วงเวลาการบริการครั้งถัดไป การเพิกเฉยรายงานจำนวนอนุภาคที่ไม่ดีเป็นหนทางเดียวที่เร็วที่สุดที่จะนำไปสู่ความล้มเหลวของปั๊มเกียร์ภายในหน่วย CDU
ปัญหาทั่วไปของหน่วย CDU และสาเหตุที่แท้จริง
ความล้มเหลวของสนามส่วนใหญ่ในหน่วย CDU และหน่วยกำลังไฮดรอลิก DC สืบย้อนไปถึงรายการสาเหตุที่แท้จริงโดยย่อ การทราบรูปแบบเหล่านี้ช่วยให้ทีมบำรุงรักษาสามารถวินิจฉัยปัญหาได้ภายในไม่กี่นาที แทนที่จะเป็นชั่วโมง
| อาการ | สาเหตุที่น่าจะเป็นไปได้มากที่สุด | ขั้นตอนการวินิจฉัย | แก้ไข |
| มอเตอร์ทำงานแต่ไม่มีแรงกดดันเกิดขึ้น | รีลีฟวาล์วเปิดค้าง / ปั๊มชำรุด | บล็อกพอร์ตทางออก - แรงดันเพิ่มขึ้นหรือไม่? ถ้าใช่: รีลีฟวาล์ว หากไม่มี: ปั๊ม | เปลี่ยนตลับวาล์วระบายหรือปั๊ม |
| ความเร็วของแอคชูเอเตอร์ช้า | การสึกหรอของปั๊มลดประสิทธิภาพเชิงปริมาตร | วัดการไหลจริงที่แรงดันพิกัดเทียบกับแผ่นป้าย | เปลี่ยนปั๊มถ้าอัตราการไหล <80% ของพิกัด |
| มอเตอร์ร้อนจัดภายใน <5 นาที | เกินรอบการทำงาน / แรงดันไฟฟ้าต่ำ | บันทึกกระแสมอเตอร์และแรงดันไฟฟ้าที่ขั้วต่อระหว่างการทำงาน | ลดความถี่ของวงจร ตรวจสอบแรงดันไฟตกของแบตเตอรี่และสายเคเบิล |
| การทำงานที่มีเสียงดัง (หอนหรือโพรงอากาศ) | การกลืนอากาศ/ข้อจำกัดในการดูด/น้ำมันหนาเย็น | ตรวจสอบระดับน้ำมัน ตรวจสอบท่อดูดเพื่อหาจุดหักเห วัดสุญญากาศทางเข้า | น้ำมันอุ่นก่อนใช้งาน ข้อ จำกัด การดูดที่ชัดเจน |
| โซลินอยด์วาล์วไม่เปลี่ยน | สิ่งปนเปื้อนติดอยู่ในแกนม้วน/คอยล์ไหม้ | ใช้แรงดันไฟฟ้าโดยตรงกับขดลวด วัดความต้านทาน (ควรเป็น 6–40 โอห์ม) | เปลี่ยนคอยล์หรือทำความสะอาด/เปลี่ยนชุดสปูล |
คู่มือการวินิจฉัยอาการถึงสาเหตุสำหรับการแก้ไขปัญหาภาคสนามของหน่วย CDU
ข้อมูลจำเพาะที่สำคัญที่ต้องยืนยันก่อนซื้อหน่วย CDU
ซัพพลายเออร์เผยแพร่ตัวเลขต่างๆ ในเอกสารข้อมูลของหน่วย CDU และไม่ใช่ทั้งหมดที่มีความสำคัญเท่ากัน ข้อมูลจำเพาะต่อไปนี้แยกอุปกรณ์คุณภาพสูงออกจากอุปกรณ์ที่ไม่ระบุ — โปรดตรวจสอบแต่ละอุปกรณ์ก่อนทำการสั่งซื้อ โดยเฉพาะอย่างยิ่งเมื่อต้องจัดหาอุปกรณ์จ่ายไฟ DC ไฮดรอลิกสำหรับแอปพลิเคชันมือถือที่สำคัญ
- ระดับหน้าที่ของมอเตอร์ (IEC 60034-1): S2 (ระยะสั้น), S3 (ไม่ต่อเนื่อง) หรือ S1 (ต่อเนื่อง) หน่วย CDU แบบเคลื่อนที่ส่วนใหญ่มีพิกัด S2/10 นาทีหรือ S3/25% ตรวจสอบว่าสิ่งนี้ตรงกับรูปแบบการใช้งานจริงของคุณ
- แรงดันพิกัดเทียบกับแรงดันสูงสุด: แรงดันสูงสุดคือแรงดันใช้งานต่อเนื่อง แรงดันสูงสุด (สูงสุด) คือค่าความคลาดเคลื่อนในระยะเวลาอันสั้น (โดยทั่วไปจะสูงกว่า 10–15%) อย่าเลือกหน่วยที่ความกดดันในการทำงานของคุณเท่ากับค่าสูงสุดที่เผยแพร่
- การไหลที่ความดันพิกัด: เอกสารข้อมูลทางเทคนิคบางรายการแสดงการไหลที่ไม่มีโหลด (ที่ความดันเป็นศูนย์) ต้องการอัตราการไหลที่แรงดันใช้งานของคุณ — จะลดลง 10–20% เนื่องจากการสูญเสียเชิงปริมาตร
- ช่วงอุณหภูมิในการทำงาน: ตรวจสอบทั้งอุณหภูมิเริ่มต้นขั้นต่ำและอุณหภูมิของเหลวต่อเนื่องสูงสุด หน่วยที่มีพิกัดอุณหภูมิ -20°C ถึง 60°C เหมาะสำหรับการใช้งานแบบเคลื่อนที่ส่วนใหญ่ในสภาพอากาศเย็นและเย็น
- ความจุของอ่างเก็บน้ำสัมพันธ์กับปริมาตรวงจร: ที่ rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
- การป้องกันน้ำเข้า (ระดับ IP): IP54 เป็นค่าขั้นต่ำสำหรับการใช้งานมือถือกลางแจ้ง การใช้งานทางทะเลต้องมี IP67 หรือสูงกว่า ตรวจสอบการจัดระดับ IP ที่ใช้กับส่วนประกอบทั้งหมด ไม่ใช่แค่มอเตอร์
- ระดับเสียงรบกวน: โดยทั่วไปหน่วย CDU ของปั๊มเกียร์จะสร้างเสียง 68–74 dB(A) ที่ 1 เมตร ชุดปั๊มลูกสูบสามารถเงียบกว่า (60–65 dB(A)) ที่ระดับกำลังที่เทียบเคียงได้ สำหรับการติดตั้งห้องโดยสาร-คนขับ ตัวเลขนี้มีความสำคัญ
ที่ Future Direction of CDU Units and DC Hydraulic Power Units
ที่ CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.
การใช้สถาปัตยกรรม 48 V: แพลตฟอร์มยานพาหนะเพื่อการพาณิชย์จำนวนมากกำลังย้ายระบบไฟฟ้าจาก 24 V ไปเป็น 48 V สำหรับหน่วยกำลังไฮดรอลิก DC การลดกระแสไฟสูงสุดลงครึ่งหนึ่งสำหรับเอาต์พุตกำลังเดียวกัน — หน่วย 3 kW ที่ 48 V ดึงกระแสไฟสูงสุด 62 A เทียบกับ 125 A ที่ 24 V ซึ่งช่วยลดความยุ่งยากในการเดินสายอย่างมาก ลดน้ำหนักสายเคเบิล และลดการกระจายความร้อนของตัวเชื่อมต่อ คาดว่าหน่วยกำลังไฮดรอลิก 48 V DC จะแทนที่หน่วย 24 V ในการใช้งานระดับปานกลางภายใน 5-7 ปี
การรวมมอเตอร์ DC แบบไร้แปรงถ่าน: มอเตอร์แม่เหล็กถาวรไร้แปรงถ่านช่วยขจัดส่วนประกอบที่สึกหรอได้ง่ายที่สุดในหน่วยกำลังไฮดรอลิก DC หน่วยที่ใช้มอเตอร์แบบไร้แปรงถ่านมีอายุการใช้งานยาวนานถึง 10,000 ชม โดยไม่ต้องบำรุงรักษามอเตอร์โดยเฉพาะ ค่าใช้จ่ายตัวควบคุมเพิ่มเติม (วงจรสับเปลี่ยนอิเล็กทรอนิกส์) จะถูกชดใช้เพื่อลดเวลาหยุดทำงานลงภายใน 18–24 เดือนสำหรับกลุ่มยานพาหนะที่มีการใช้งานสูง
การเชื่อมต่อ CAN บัสและ IoT: ขณะนี้หน่วย CDU อัจฉริยะจัดส่งพร้อมเซ็นเซอร์แบบฝังที่รายงานอุณหภูมิน้ำมัน รอบการทำงาน แรงดันสูงสุด และการดึงกระแสของมอเตอร์ไปยังระบบเทเลเมติกส์ของยานพาหนะผ่าน CAN-J1939 หรือ Bluetooth 5.0 ซึ่งช่วยให้สามารถกำหนดตารางการบำรุงรักษาเชิงคาดการณ์ตามข้อมูลการสึกหรอจริง แทนที่จะเป็นช่วงเวลาในปฏิทิน ผู้ใช้งานกลุ่มแรกในภาคส่วนแพลตฟอร์มการทำงานทางอากาศรายงาน ลดเวลาหยุดทำงานโดยไม่ได้วางแผนลง 23% หลังจากปรับใช้หน่วย CDU อัจฉริยะ
การบรรจบกันของแอคชูเอเตอร์ไฟฟ้า-ไฮดรอลิก (EHA): ที่ boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
